5.2.11 可調節遮陽設施

5.2.11 評分項

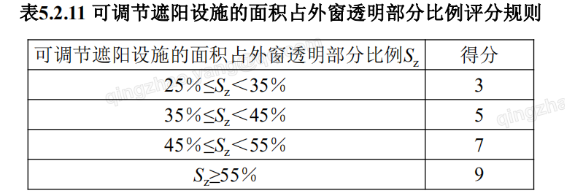

5.2.11 設置可調節遮陽設施，改善室內熱舒適，評價總分值為9分，根據可調節遮陽設施的面積占外窗透明部分的比例按表5.2.11的規則評分

【條文說明擴展】

本條所述的可調節遮陽設施包括活動外遮陽設施（含電致變色玻璃）、中置可調遮陽設施（中空玻璃夾層可調內遮陽）、固定外遮陽（含建筑自遮陽）加內部高反射率（全波段太陽輻射反射率大于0.50）可調節遮陽設施、可調內遮陽設施等。

《公共建筑節能設計標準》GB 50189-2015規定：

3.2.5 夏熱冬暖、夏熱冬冷、溫和地區的建筑各朝向外窗（包括透光幕墻） 均應采取遮陽措施；寒冷地區的建筑宜采取遮陽措施。當設置外遮陽時應符合下類規定：

1.東西向宜設置活動外遮陽，南向宜設置水平外遮陽；

2.建筑外遮陽裝置應兼顧通風及冬季日照。

《嚴寒和寒冷地區居住建筑節能設計標準》JGJ 26-2018 規定：

4.2.4 寒冷B區建筑的南向外窗（包括陽臺的透明部分）宜設置水平遮陽。東、 西向的外窗宜設置活動遮陽。

《夏熱冬冷地區居住建筑節能設計標準》JGJ 134-2010 規定：

4.0.7東偏北30°至東偏南60°、西偏北30°至西偏南60°范圍內的外窗應設置擋板式遮陽或可以遮住窗戶正面的活動外遮陽，南向的外窗宜設置水平遮陽或可以遮住窗戶正面的活動外遮陽。各朝向的窗戶，當設置了可以完全遮住正面的活動外遮陽時，應認為滿足本標準表4.0.5-2對外窗的要求。

《夏熱冬暖地區居住建筑節能設計標準》JGJ 75-2012 規定：

4.0.10居住建筑的東、西外窗必須采取建筑外遮陽措施，建筑外遮陽系數SD不應大于0.8o

《溫和地區居住建筑節能設計標準》JGJ 475-2019 規定：

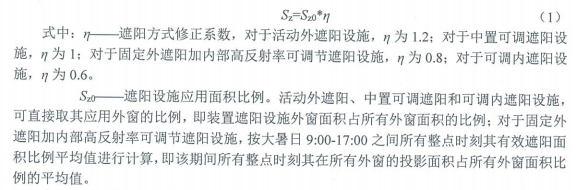

本條提出了依據各類遮陽方式修正系數不同來進行評價的計算方法。遮陽設施的面積占外窗透明部分比例Sz按下式計算：

注意：對于按照大暑日9： 00-17： 00之間整點時刻沒有陽光直射的透明圍護結構，不計入計算。

【具體評價方式】

本條適用于各類民用建筑的預評價、評價。嚴寒地區、全年空調度日數 （CDD26）值小于10°C-d的寒冷及溫和地區的建筑，本條可直接得分。

預評價查閱建筑專業設計說明、門窗表、立面圖，遮陽裝置圖紙（遮陽系統詳細的控制安裝節點圖、遮陽系統的平、立面圖）等設計文件，遮陽產品說明書， 可調節遮陽設施的面積占外窗透明部分比例計算書（應包含可調節遮陽形式說明、 控制措施、可調遮陽覆蓋率計算過程及結論，并且應對建筑透明圍護結構總面積， 有太陽直射部分的面積、以及釆取可調節遮陽措施的面積進行分項統計）。

評價查閱預評價方式涉及的竣工文件，還查閱遮陽裝置產品說明書、招標文 件、采購合同，可調節遮陽設施的面積占外窗透明部分比例計算書。
