1. 墻體基線是墻體的代表“線”，也是墻體的定位線，通常和軸線對齊。墻體的相關判斷都是依據于基線，比如墻體的連接相交、延伸和剪裁等等，因此互相連接的墻體應當使得他們的基線準確的交接。BECS規定墻基線不準許重合，也就是墻體不戎睪。

2.【搜索房間】：自動識別指定內外墻。在節能分析之前，必須進行的步驟。

3.【搜索戶型】：在搜索房間的基礎上，將內墻轉換為戶墻。

4.【天井設置】：在搜索房間的基礎上，將天井空間的墻體轉換為外墻。

5. 在墻體創建對話框中有“材料”項，指的是指墻的主材類型，它與墻的建筑二維表達有關，不同的主材有不同的二維 現形式，這是建筑設計的需要，這個“材料”與節能設計的“構造”無關。

6. 【墻窗屋頂】→【墻體分段】（QTFD）。把一段墻體分割為兩段或三段，以便設置不同的材料或圖層，進而附給不同的墻體構造，常常用在剪力墻結構的建模中。被分割的墻段必須在進巍舅閹鞣考洹殼，用【對象編輯】或在特性中把分割出來的墻段設置成與相鄰墻不同的材料或圖層，否則，搜索房間時分割出來的墻體將合成原狀。

7. 進行節能分析，門窗編號是一個重要的屬性，用來標識同類制作工藝的門窗，即同編號的門窗，除了位置不同外，它們的材料、洞口尺寸和三維外觀都應當相同。

8. 選擇［上層插入］方式時，注意上層窗的頂標高不能超過墻頂高。

9. 凸角窗的兩個方向上的外凸距離只能相同。

10. 【定義天窗】（DYTC）將封閉線條定義成天窗。先將封閉線條布置在天窗下的房間所在樓層上，可以不必設置其標高，系統提取模型時，會自動將其投影到屋頂上去。

11. 建筑節能標準中規定，透光的維護結構，如外門，需當作窗考慮。插入門時如果確定這個門是全玻璃門，可以直接插入同尺寸的窗代替門，免得再門轉窗了。如果門的上部透光，分別插入門和窗比較麻煩，還是插門再部分轉窗比較方便。

12. BECS中約定屋頂對象要放置到屋頂所覆蓋的房間上層樓層框內，并且數據提取中的屋頂數據也是統計在上層。

13.節能標準中規定，屋頂挑出墻體之外的部分對溫差傳熱沒有貢獻，因此屋頂輪廓線應當與墻外皮平齊，也就是外挑距離等于零。

14. 【墻齊屋頂】（QQWD）必須在完成［搜索房間］和［建樓層框］后進行，坡屋頂單獨一層。

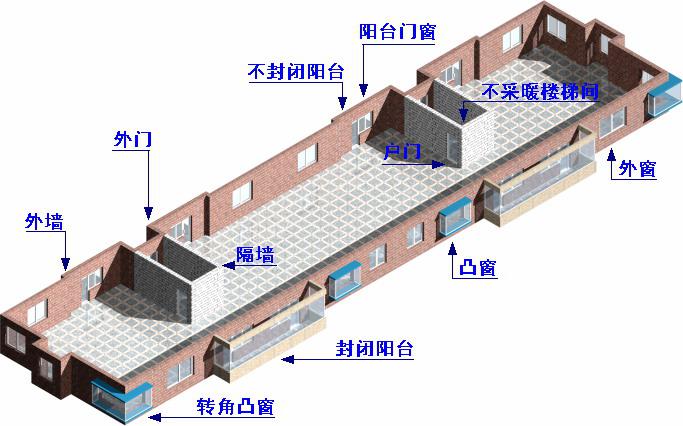

15. 采暖區居住建筑計算耗熱量耗煤量指標時，創建出全部外圍護結構。內部房間只需畫出靠外墻的不采暖房間即可，比如不采暖樓梯間和戶門，其余l(xiāng)間無需分割出來。

16. 夏熱冬暖地區居住建筑計算耗電指數時，可以不創建內墻，房間功能不影響結果。

17. [房間搜索]后，系統記錄了圍成房間的所有墻體的信息，在節能計算中采用，請不要隨意更改墻體，如果必須更改請務必重新搜索房間。

18. 【搜索房間】后即便生成了房間對象也不意味這個房間能為節能所用，有些貌似合格的房間在進行【數據提取】等后續操作時系統會給出“房間找不到地板”等提示，一旦有提示請用圖形檢查工具或手動糾正，然后再進行【搜索房間】。能夠為節能所接受的有效房間在其周圍的墻基線上有一圈藍色邊界，無效房間則沒有。

19. 如果搜索的區域內已經有一個房間對象，則更新房間的邊界，否則創建新的房間；

   對于敞口房間，如客廳和餐廳，可以用虛墻來分隔；

   再次強調，修改了墻體的幾何位置后，要重新進行房間搜索。

20. 天井空間的劃分和設置，一定要在【搜索房間】后操作，否則天井的邊界墻體內外屬性不對。

21. 計算動態能耗時，有屋頂或挑空樓板的標準層最好只對應一個自然層，否則計算所得的能耗會偏大。

22. 【柱墻檢查】（ZQJC）用于檢查和處理圖中柱內的墻體連接。節能計算要求房間必須由閉合墻體圍合而成，即便有柱子，墻體也要穿過柱子相互連接起來。

23. 【工程設置】（GCSZ）中“上下邊界”項：當一幢建筑物的下部是公共建筑上部是居住建筑時，因為適用不同的節能標準，必須分別單獨進行節能分析。同時，因為二者的結合部不與大氣接觸，計算中可以視公共建筑的屋頂和r住建筑的地面為絕緣構造。在進行公共建筑節能分析時設置“上邊界絕緣”，進行居住建筑節能分析時設置“下邊界絕緣”。

24. 【工程設置】（GCSZ）“自動考慮熱橋”項。如果勾選本項，則系統按模型中插入的柱子和設置的梁自動計算熱橋，不勾選本項，即便模型中有柱子和.也不予考慮。所以，讓本選項起作用的前提是圖形中有柱子和梁，并且尺寸準確。

25.【工程設置】（GCSZ）“首層封閉陽臺挑空”選項，當建筑類型為居住建筑時，設置首層封閉陽臺挑空，即不落地。

26. 【工程構造】（GCGZ）中“修正系數”項：資料中給出的保溫材料導熱系數一般是實驗值，不能直接應用，需要根據材料應用的部位乘以一個修正折減系數。點擊這個按鈕可調出常用保溫材料的修正系數表格，本地節能標準中規定了修正系數.調用本地的，如本地沒有則調用《民用熱工設計規范》。

27. 修改材料頁中的材料參數，更改將影響本工程中采用此材料的所有構造。

28. 下表列出了BECS所有的熱工屬性(CTRL+1)：

1）外墻的邊界條件的解釋

自動確定：系統依據樓層表（框）判定，層號為正數就是普通墻，負數則為地下墻。

普通墻：外側與大氣相接觸的外墻。

變形縫和抗震縫：外墻為變形縫或抗震縫處的墻體。

地下墻：外墻的外m與土壤相接觸。

不采暖陽臺：處于封閉的不采暖陽臺內的外墻。

絕熱：外墻不與大氣相接觸且處于不傳熱狀況。新建筑與舊建筑相鄰并共用一個墻，

此墻可設置為絕熱。

2）墻體的朝向的解釋

本設置可以t行改變外墻的朝向。比如，在某些地方節能標準中規定，天井內的外墻或

狹窄內凹的外墻應視為北向墻，此處朝向設為北。

29. 【T墻熱橋】（TQRQ）：在外墻采用內保溫的情況下，外墻與內墻的T型交點處保溫層會被內墻打斷而不連續，這將引起該處的熱橋效應。本命令在交點處生成一個虛擬的柱子，并通過工程構造給這個柱子賦予不含保溫層的外墻構造，通過這種方式考慮T型墻角的熱"影響。特別提醒，使得本設置有效的前提是在【工程設置】中選擇自動考慮熱橋為“是”。

30. 窗和幕墻的區別在于氣密性和開啟面積的要求不同。假如用插入大窗的方法來建玻璃幕墻，請將該大窗在【屬性表】/熱工中，將是否是玻璃幕墻設置成“是”；如果直接創建玻璃幕墻，則不需其他的設置，門窗類型自動設別外窗和幕墻。

31. 在采暖地區居住建筑的熱工計算表中，外窗分為兩類：有陽臺或無陽臺，BECS用窗的遮陽屬性加以區分，對于受上部陽臺或外挑結構遮擋的外窗設置外遮陽以便粽廡┩獯盎歸到“有陽臺”類型中，因為僅僅需要確定“有或無”，所以遮陽參數的多少無關緊要，接受默認值即可。

32. 【數據提取】（SJTQ）需注意,節能分析以最后［確定保存］的數據為準，因此每次重新提取l更改數據都要［確定保存］一次。

33. 對于既有平屋頂又有坡屋頂?shù)臅r候，只需要創建坡屋頂，平屋頂部分軟件自動處理。

34. 控制建筑單位體積的傳熱面積是降低北方建筑采暖能耗的有效手段，所以節能標準中對采暖夏熱冬冷地區的居住建筑以及采暖地區公共建筑的體形系數有明確的限值要求。而夏熱冬暖地區的居住建筑、公共建筑以及夏熱冬冷地區的體形系數沒有強制性的限值要求。

35. 【數據提取】（SJTQ）中，“附加面積”、“附加體積”為凸窗增加的傳熱面積及體積，“挑空樓板面積”及“屋頂面積”由軟件自動判定得到1判定的原則為：上一層的建筑輪廓比下層建筑輪廓多出的部分軟件自動在底面封挑空樓板，若首層架空，則在首層建立一個空樓層，軟件自動將上層底面封為挑空樓板。下一層的建筑輪廓比上層建筑輪廓多出的部分軟件自動在頂面封平屋頂，頂層的上層為空，則頂層頂面自動封平屋頂，如頂層有坡屋頂，則按坡屋頂?shù)?/span>實際面積進行計算。、、

36. 太陽輻射熱是影響南方建筑能耗的重要因素，夏熱冬暖地區的居住建筑以及公共建筑都對外窗的遮陽系數有限值的要求，需要進行遮陽系數計算。

37. 采暖地區包括嚴寒A、嚴寒B和寒冷地區，該地區居住建筑的性能指標計算的是建筑物的耗熱量指標，采用穩態傳熱的計算方法。

38. 采暖地區居住建筑的建筑模型只需要“外墻+不采暖房間的隔墻”，其他內墻不需要創建。

39. 夏熱冬暖地區的居住建筑可以采用簡化計算方法——耗電量指標（只需要外圍護結構的信息，計算前需設置外墻、屋頂?shù)奶栞椛湮障禂?shù)），也可以采用動態能耗模擬計算獲得全年采暖和空調的總耗電量。

40. 夏熱冬冷地區的居住建筑也采用動態能耗模擬計算性能指標，但用的是采暖和空調的全年能耗限 做判定依據，這些限值在規范中按城市給出。這種計算需要將建筑物內部空間也劃分清楚，即需要建出內墻。

41. 公共建筑也采用動態能耗模擬性能能耗指標。能耗分析是以房間為單位進行動態的傳熱計算，需設定每個房間的控溫情況及用于分隔房間的內圍護結構的構造。
