EcoTect生態建筑大師

時間：2014-05-08 12:37:55 作者：綠建之窗來源：綠建之窗閱讀：13876

內容摘要：簡介：ECOTECT是一個與三維建模工具鏈接的，具有高度可視化、交互性的建筑設計和分析工具。它可對包括太陽能、熱量、能量、照明、聽覺、資源使用以及費用等方面進行分析。ECOTECT的建模和分析功能可以處理任何復雜的幾何形體模型。ECOTECT給設計者提供了視覺上和交互式的有用反饋...

簡介：

ECOTECT 是一個與三維建模工具鏈接的，具有高度可視化、交互性的建筑設計和分析工具。它可對包括太陽能、熱量、能量、照明、聽覺、資源使用以及費用\x00方面進行分析。

ECOTECT 的建模和分析功能可以處理任何復雜的幾何形體模型。ECOTECT 給設計者提供了視覺上和交互式的有用反饋信息，除了標準化的圖表信息報告，分析結果還能直接在建筑表面和空間上顯示出來，使得建筑師能夠了解并展現出建筑\x00能表現。ECOTECT 除了能運行大量內部的計算之外,它也同時能輸出到多種專業技術分析軟件，如Radiance、EnergyPlus、ESP-r 等。在建筑分析領域里，它是唯一由建筑師研發，主要為建筑師使用的軟件——盡管ECOTECT 也已迅速被工程師、顧問、設計師以及業主和環保人士所接受。

ECOTECT是當今市場上較為全面的建筑分析軟件。它提供了友好的三維建模設計界面,并提供了用途廣泛的性能分析和仿真功能。 ECOTECT與眾不同之處在于它完全可視化的物理計算過程回饋。使用ECOTECT作前期的方案設計感覺就像最終確定方案一樣的精確。ECOTECT讓設計者在建筑形式確認前就可以了解建筑的相關特性。您可以通過一份詳細的氣候分析資料計算出多種被動設計方案的潛在使用效率，并優化太陽能系統，照明系統和通風系統。在逐步發展到最終設計前，您可以依據一些簡單的概念模型測試不同的方案形式。

Ecotect采用權威的核心算法，和RADIANCE 、POV Ray 、VRML、EnergyPlus 、HTB2熱分析軟件均有導入導出接口。它對于設計師的方案設計理念是一個重要的提升，是建筑節能設計的一個很好的體現，尤其和SketchUp的配合使用充分體現設計師作品向生態建筑的方向延伸。


ECOTECT V5.20軟件界面	ECOTECT分析模型

功能：

熱工分析

ECOTECT使用CIBSE（英國建筑工程服注冊協會）的準入法來進行能耗模擬，速度快，操作簡便，精度能滿足方案要求。準入法廣泛地應用于英國以及歐洲的建筑能耗模擬，經過40年的發展和完善，與輻射時間序列法，熱流平衡法等算法一樣得到學術界和工程界的承認。


全年各種得熱組成	逐時散射得熱

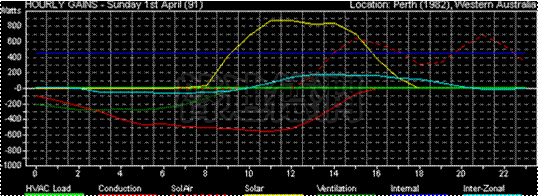

每小時熱得熱圖表顯示了24小時內作用于可見熱量區域的不同熱流途徑

全年冷熱負荷的計算比較	PMV-PPD熱環境質量指標分8

日照分析


顯示指定日期中的三維太陽軌跡	以OpenGL視圖和日軌圖分析遮擋情況

遮擋分析（用于遮陽設計）


結合"光和年能耗來綜合設計最優化的遮陽系統	通過輻射分析配置綠化系統

空間統計聲學的分析

ECOTECT使用統計聲學來計算混響時間，而利用幾何聲學來避免出現聲學瑕疵。在Ecotect中，只要正確地搭建模型，并指定相應材料的吸聲系數，系統就可以計算一定頻率范圍內任何區域的反射時間。吸聲系數可以在材質庫對話框中的聲學選項單內設置，而反射時間的計算結果則顯示在圖形結論對話框中的反射時間選項單中。空間統計分析認為反射時間只和體積和材質參數有關。

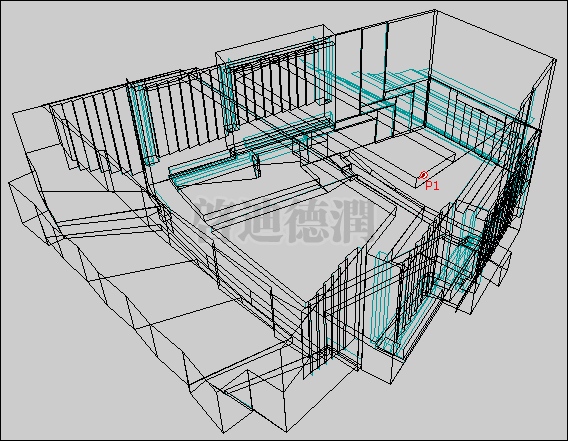

使用幾何聲波線來求解封閉空間中的聲學混響與其它因素的關系

采光分析

ECOTECT可以進行人工，自然光照明計算。并以三維圖表輸出采光系數，照度等數據。ECOTECT提供了一系列的分析功能在這些分析中，自然照明分析是一個重點，而且它對于以后的人工照明也具有影響力。Ecotect中使用的是CIE全陰天分布(Overcast Sky Distribution)計算模型。可以通過當前分析網格或獨立的傳感點來計算自然光照明。使用采光系數，該軟件也可以計算一年中任意日期任意時間的全自然光照明照度。從而也就可以確定每一點上照度超過某一確定值的頻率。
