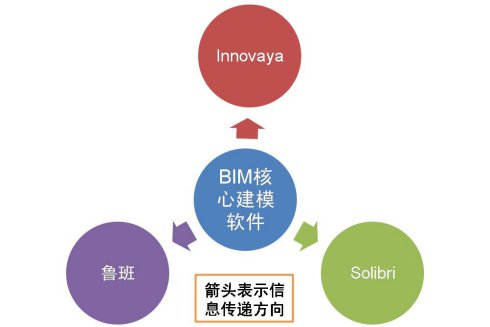

魯班對以項目或業主為中心的基于BIM的造價管理解決方案應用給出了如下整體框架，無疑會對BIM信息在造價管理上的應用水平提升起到積極作用，同時也是全面實現和提升BIM對工程建設行業整體價值的有效實踐，因為我們知道，能夠使用BIM模型信息的參與方和工作類型f多，BIM對項目能夠發揮的價值就越大。

十二、BIM運營管理軟件

    我們把BIM形象地比喻為建設項目的DNA，根據美國國家BIM標準委員會的資料，一個建筑物生命周期75%的成本發生在運營階段（使用階段），而建設階段（設計、施工）的成-只占項目生命周期成本的25%。

       BIM模型為建筑物>運營管理階段服務是BIM應用重要的推動力和工作目標，在這方面美國運營管理軟件ArchiBUS是最有市場影響的軟件之一。

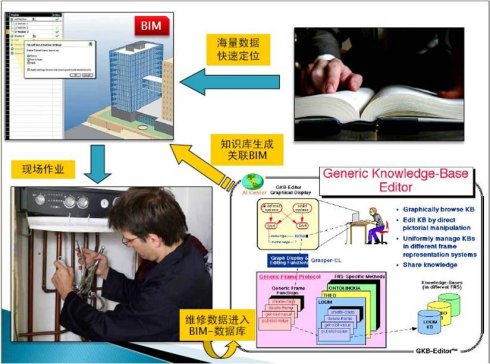

       FacilityONE提供的下列基于BIM的運營管理整體框架對同行認識和了解BIM技術的運營管理應用應該有幫助，在這里分享給大家：

十三：二維繪圖軟件

    從BIM技術的發展目標來看，二維施工圖應該是BIM模型的其中一個表現形式和一個輸出功能而已，不再需要有專門的二維繪圖軟件與之配合，但是目前情況下，施工圖仍然是工墻ㄉ櫳幸瞪杓啤⑹┕ぁ⒃擻所依據的法律文件，BIM軟件的直接輸出還不能滿足市場對施工圖的要求，因     此二維繪圖軟件仍然是不可或缺的施工圖生產工具。

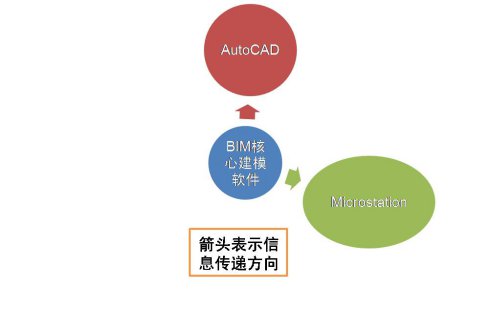

    最有影響的二維繪圖軟件大家都很熟悉，就是Autodesk的AutoCAD和Bentley的Microstation，如下圖：

十四：BIM發布審核軟件

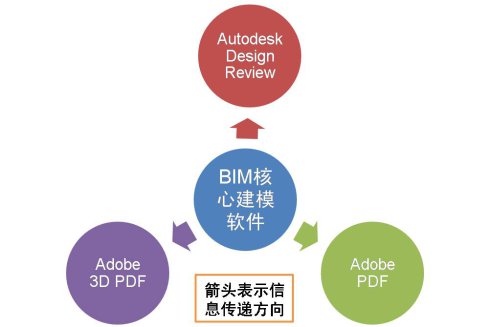

    最常用的BIM成果發布審核軟件包括Autodesk Design Review、Adobe PDF和Adobe 3D PDF，正如這類軟件本身的名稱所描述的那樣，發布審核軟件把BIM的成果發布成靜態的、輕型的、包含大部分智能信息的、不能編輯修改但可以標注審核意見的、更多人可以訪問的格式如DWF/PDF/3D PDF等，供項目其他參與方進行審核或者利用，如下圖所示:

十五、小結

    到此為止我們介紹了目前工程建設行業正在應用的14種BIM和BIM相關軟件，除了上述介紹的軟件以外，相信一定還會有其他軟件，或者由于作者水平所限沒有了解到，也可能隨著BIM應用的普及和深入會有新的軟件種類產生或加入，寄希望于同行不斷補充完善。

    值得一提的是，制造業已經普遍應用的PDM（Product Data Management - 產品數據管理）軟件或者類似功能的其他軟件，作為BIM深入普及應用所必須的BIM數據管理解決方案，其地位和作用將被逐漸認識和實現。

    我們用不同類型軟件和BIM核心建模>件之間的信息流動關系對目前常用的BIM以及BIM相關軟件進行了介紹，如果把這種類型劃分方法進行簡化，我們發現這些軟件基本上可以劃分為兩個大類：

    第一大類：創建BIM模型的軟件，包括BIM核心建模軟件、BIM方案設計軟件以及和BIM接口的幾何造型軟件；

    第二大類：利用BIM模型的軟件，除第一大類以外的其他軟件。

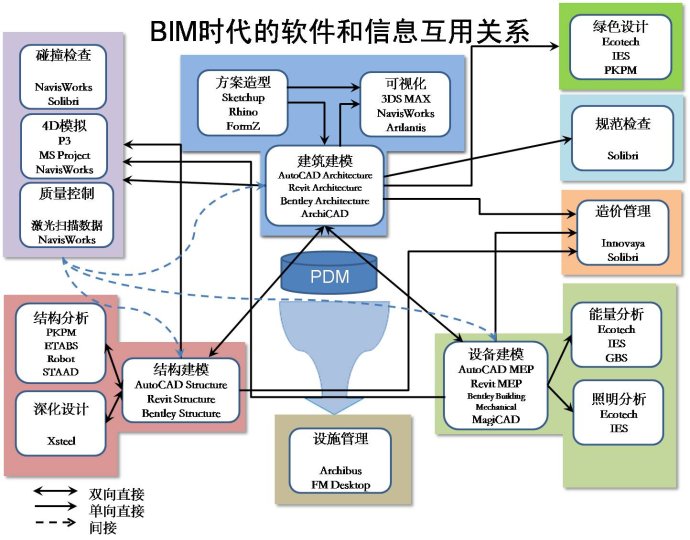

    那么這么多不同類型的軟件是如何有機地結合在一起為項目建設運營服務的呢？我們來看看下面這張圖：

    上圖實線表示信息直接互用，虛線代表信息間接互用，箭頭表示信息互用的方向。從圖中我們看到不同類型的BIM軟件可以根據專業和項目階段作如下區分：

       1）建筑：包括BIM建筑模型創建、幾何造型、可視化、BIM方案設計等

       2）結構：包括BIM結構建模、結構分析、深化設計等

       3）機電：包括BIM機電建模、機電分析等

       4）施工：包括碰撞檢查、4D模擬、施工進度和質量控制等
