新國標條文解讀：5.1.2氣流組織模擬

    5.1.2 氣流組織模擬

    5.1.2 控制項

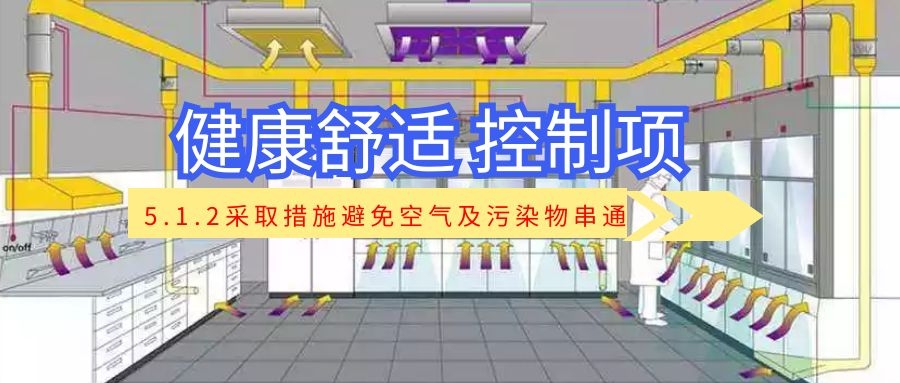

    5.1.2 應采取措施避免廚房、餐廳、打印復印室、衛生間、地下車庫等區域的空氣和污染物串通到其他空間；應防止廚房、衛生間的排氣倒灌。

    【條文說明擴展】

    廚房、餐廳、打印復印室、衛生間、地下車庫等區域都是建筑室內的污染源 空間，如不進行合理設計，會導致污染物串通至其他空間，影響人的健康。因此， 不僅要對這些污染源空間與其他空間之間進行合理隔斷，還要釆取合理的排風措施保證合理的氣流組織，避免污染物擴散。例如，將廚房和衛生間設置于建筑單元（或戶型）自然通風的負壓側，并保證一定的壓差，防止污染源空間的氣味和污染物進入室內而影響室內空氣質量。同時，可以對不同功能房間保持一定壓差, 避免氣味或污染物串通到室內其他空間。如設置機械排風，應保證負壓，還應注 意其取風口和排風口的位置，避免短路或污染。

    為防止廚房、衛生間的排氣倒灌，廚房和衛生間宜設置豎向排風道，并設置機械排風，保證負壓。廚房和衛生間的排氣道設計應符合現行《住宅設計規范》 GB50096、《住宅建筑規范》GB50368、《建筑設計防火規范》GB50016、《民用建筑設計通則》GB 50352 等的規定。排氣道的斷面、形狀、尺寸和內壁應有利于排煙（氣）通暢，防止產生阻滯、渦流、串煙、漏氣和倒灌等現象。其他措施還包括安裝止回排氣閥、防倒灌風帽等。止回排氣閥的各零件部品表面應平整， 不應有裂縫、壓坑及明顯的凹凸、錘痕、毛刺、孔洞等缺陷。

    【具體評價方式】

    本條適用于各類民用建筑的預評價、評價。

    預評價查閱全部污染源空間的通風設計說明及施工圖、關鍵設備參數表等設 計文件，氣流組織模擬分析報告。

    評價查閱預評價方式涉及的竣工文件，還查閱氣流組織模擬分析報告、相關 產品性能檢測報告或質量合格證書。

    【條文解讀】

    該條文在14版8.2.11、8.2.13條基礎上發展而來。

    在14版基礎上，豐富了對污染物空間種類的規定，以及對廚房、 衛生間排氣倒灌的專項規定。

技術要點：

    1、設計時，不僅要對這些污染源空間與其他空間之間進行合理隔斷，還要采取合理的排風措施保證合理的氣流組織，避免污染物擴散。

    2、負壓設計：污染源空間可采取自然通風的方式，如將其設置于建筑單元（或戶型自然通風的負壓側，并保證一定的壓差，防止污染源空間的氣味和污染物進入室內而影響室內空氣質量。污染源空間宜設置機械排風裝置，并應注意排氣口和進氣口的位置，避免回流。其中，廚房和衛生間宜設置豎向排風道，并設置機械排風，保證負壓。

    3、排氣道的斷面、形狀、尺寸和內壁應有利于排煙（氣）通暢，防止產生阻滯、 渦流、串煙、漏氣和倒灌等現象。其他措施還包括安裝止回排氣閥、防倒灌風 帽等。

    4、止回排氣閥的各零件部品表面應平整，不應有裂縫、壓坑及明顯的凹凸、錘痕、 毛刺、孔洞等缺陷。

    5、詳情參見《住宅設計規范》GB50096、《住宅建筑規范》GB50368、《建筑設 計防火規范》GB50016、《民用建筑設計通則》GB50352等規范。

    【條文評價】

    評價階段：各類民用建筑的預評價、評價。

    預評價查閱：全部污染源空間的通風設計施工圖紙及說明、關鍵設備參數表、 必要時查閱氣流組織模擬分析報告（如:當打印室處于建筑負壓區、與其它空間無隔斷的情況等）。

    評價查閱：全部污染源空間的通風設計竣工圖及說明、關鍵設備參數表及其產品性能檢測報告或質量合格證書、隔斷措施的現場照片:若建筑中存在未采 取隔斷措施的污染源空間，則查閱氣流組織模擬分析報告。

建議提交材料及技術要求：

    【建議提交材料及技術要求】

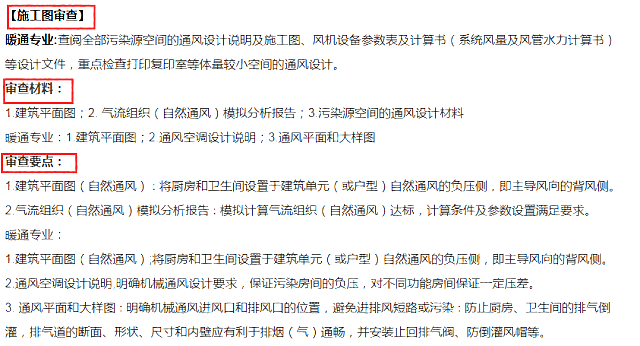

    【施工圖審查】

    暖通專業:查閱全部污染源空間的通風設計說明及施工圖、風機設備參數表及計算書（系統風量及風管水力計算書） 等設計文件，重點檢查打印復印室等體量較小空間的通風設計。

    審查材料：

    1.建筑平面圖；2. 氣流組織（自然通風）模擬分析報告；3.污染源空間的通風設計材料

    暖通專業：1.建筑平面圖；2.通風空調設計說明；3.通風平面和大樣圖

    審查要點：

    1.建筑平面圖（自然通風）∶將廚房和衛生間設置于建筑單元（或戶型）自然通風的負壓側，即主導風向的背風側。
    2.氣流組織（自然通風）模擬分析報告∶模擬計算氣流組織（自然通風）達標，計算條件及參數設置滿足要求。

    暖通專業：

    1.建筑平面圖（自然通風）;將廚房和衛生間設置于建筑單元（或戶型）自然通風的負壓側，即主導風向的背風側。

    2.通風空調設計說明;明確機械通風設計要求，保證污染房間的負壓，對不同功能房間保證一定壓差。

    3. 通風平面和大樣圖∶明確機械通風進風口和排風口的位置，避免進排風短路或污染∶防止廚房、衛生間的排氣倒灌，排氣道的斷面、形狀、尺寸和內壁應有利于排煙（氣）通暢，并安裝止回排氣閥、防倒灌風帽等。
