一、軟件概述 軟件界面

建筑設計Arch是一款采用BIM思想開發的新一代建筑專業輔助設計系統，集數字化、人性化、參數化、智能化、可視化等特征于一體。Arch構建于AutoCAD平臺，采用先進的自定義對象核心技術，把建筑構件作為基本設計單元，用多視圖技術實現二維圖形與三維模型同步一體。應用該系統建筑師可以輕松完成各個設計階段的任務，從初期的體量模型到方案設計，從效果圖渲染到動畫制作，從初步設計到施工圖設計。尤其是Arch的設計圖紙，可以方便的用于綠色建筑相關的分析計算。

二、開發背景

長期以來中國建筑師一直在使用AutoCAD平臺上的二次開發軟件從事繪圖工作，沒有對設計成果進行深化利用。隨著BIM應用技術的不斷深l，如直接利用BIM模型來快速完成建筑室內外熱環境、光環境、風環境的分析，成為近年來建筑設計的重要任務。

縱觀國際主流建筑軟件，全部采用伴隨設計全程的二維圖形描述與三維空間表現的先進理念和技術，軟件的架構和操作模式體現建筑設計的特點，令人遺憾的是，由于規范和本地化的局限，這些先進的軟件并不適合中國國情。因此，在中國建筑設計領域迫切需要能夠集先進理念、一流技術、易學易用、符合國標于一體的建筑軟件。

Arch應運而生，她構建在被設計師廣泛應用的AutoCAD平臺之上，采用自定義對"技術，在電腦中構建建筑物的虛擬模型，集二維施工圖、三維表現圖、BIM模型和建筑數據的管理于一體。

三、應用范圍

適用于建筑設計、規劃設計、園林設計、大專院校土木建筑院系、房地產公司等單位作為設計工具。

四、軟件特點

n 直接利用Arch形成的BIM模型，快速完成綠色建筑室內外熱環境、光環境、風環境的分析

n 率先引領剖面繪圖方法的革命，采用自定義剖面對象，終結通用對象表達剖面圖的歷史；

n 總圖模塊滿足建筑師繪制建筑總平面圖的需求，讓總圖繪制更加輕松、快捷！

n 提供了完整的門a系列解決方案，包括智能插入、門窗整理、門窗調位和門窗收藏；

n 采用多重手段實現文字和表格的快速編輯，包括在位編輯、微型框編輯、文字模板和>量等；

n 按國際自動統計各種房產面積指標；

n 圖框支持個性定制，并支持自動提取生成圖紙目錄；

n 率先實現綠色免安裝，即插即用，支持Win64位系統，最大限度發揮計算機硬件性能。

五、軟件功能

l 軸網柱子：各種復雜軸（柱）網的布置、標注和編輯；

l 墻 梁 板：創建和編輯各種類型和不同材質的墻體、梁和樓板；

l 門窗系統：提供各種門窗的插入和編輯整理工具，以及二三維門窗庫的維護；

l 其他設施：樓梯、陽臺、臺階、坡道和散水等建筑設施的設計；

l 房間功能：通過搜索方式創建房間和戶型，布置潔具，統計各種建筑面積；

l 屋頂功能：提供常見屋頂?shù)脑O(shè)計功能

l 立面剖面：自動生成建筑立剖圖，以及強大的剖面智能繪制工具；

l 文字符號：文字、表格和工程符號的輸入、標注和編輯；

l 尺寸系統：強大靈活、符合國標的智能尺寸標注系統；

l 總圖工具：提供滿m建筑師繪制建筑總平面圖所需是的繪圖工具；

l 圖庫管理：統一模式的素材庫管理和維護，"及填充圖案和線圖案；

l 文件布圖：<檔文件的轉換和布圖打印輸出；

l 三維體量：三維和體量建模設計工具；

l 渲染系統：利用自主版權的渲染器，制作建筑表現圖和動畫。

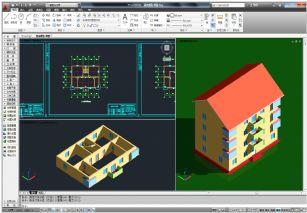

立面剖面

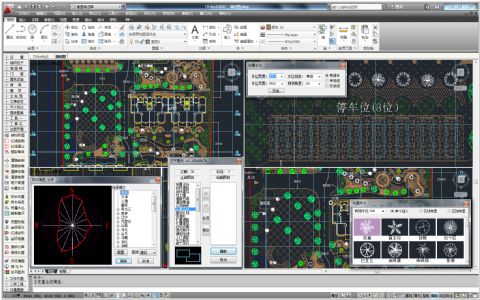

總圖模塊

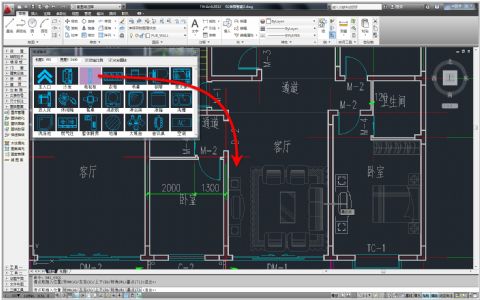

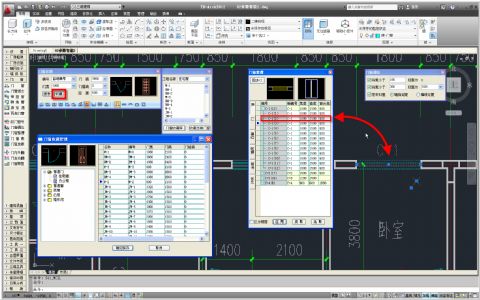

門窗系列解決方案

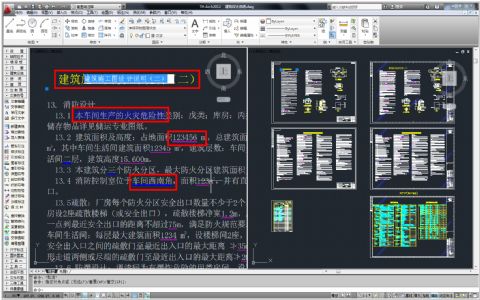

多重文字編輯方式

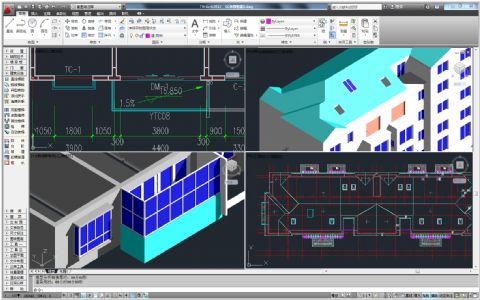

封閉陽臺和屋頂開洞

動態圖塊的管理和應用
