在一個建筑中有可能會存在在一層中有不同層高的情況，我們一般叫錯層建筑，接下來我來分享一下這種建筑在軟件中的處理方法。

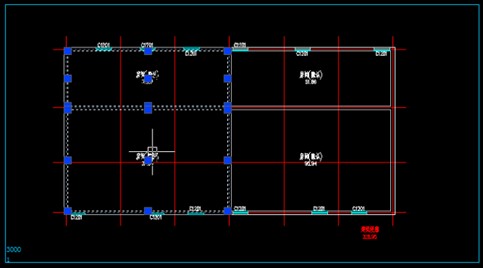

比如說圖1中左邊的高度為3000，右邊為3600，這時候樓層框的高度為3000

圖1

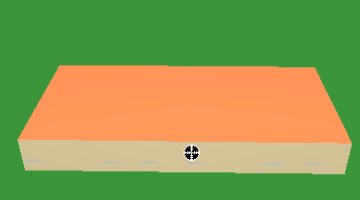

現在通過模型觀察可以看到，現在都是3000高，如圖2

（原創）斯維爾節能軟件錯層建筑的處理方式
圖2
那么這種情況在軟件中是怎么操作的呢？

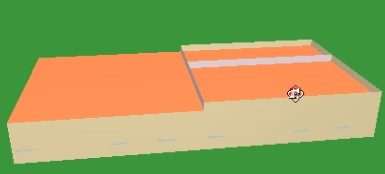

首先點擊工具欄中的墻柱—該高度將右邊的墻體及墻柱改成3600，這時候模型觀察，發現墻體的高度起來了，但是屋頂的高度仍沒變，這是因為軟件默認生成平屋頂的時候會自動獲取本層樓層高度的位置，如圖3

（原創）斯維爾節能軟件錯層建筑的處理方式
圖3

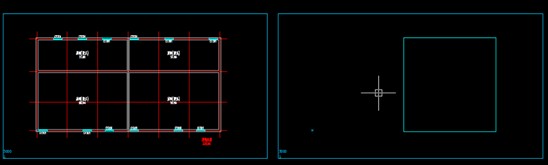

接下來我們需要處理屋頂，給右邊單獨建立一個平屋頂，平屋頂的操作方法相信大家都會，就不做具體說明了，將屋頂層左下角樓層改為2，如圖4

（原創）斯維爾節能軟件錯層建筑的處理方式
圖4
接下來選中平屋頂，打開特性表，在標高處，將其標高改成600，如圖5

（原創）斯維爾節能軟件錯層建筑的處理方式

圖5
修改后，進行模型觀察，屋頂起1了，與墻高一致，在這里提一下，軟件檢測到有手動建立的屋頂時會將自動生成的屋頂自動取消，避免屋頂重復的現象，如圖6

（原創）斯維爾節能軟件錯層建筑的處理方式
圖6
如果是多層可以按照此方法累計調整1頂的標高。
錯層建筑的操作方法基本是這樣，如果您有什么問題或更簡單的方法歡迎您聯系我。QQ：378717784
