前言：

建筑采光作為建筑品質的一個重要指標，也是近年來綠色建筑評價和設計規范一直以強制性標準來要求的指標之一。

綠色建筑作為世界的熱點問題和國家的戰略發展產業，越來越被社會所重視。采光分析作為綠色建筑的一項重要手段，不僅涉及到建筑節能，同時又是建筑舒適度的體現，已經出臺的《綠色建筑設計標準》、《綠色建筑評價標準》都涉及到建筑采光的量化要求。

目前，國家政策強制推行綠色建筑節能標準規定的措施致使各大設計院的手算工作無法滿足其需求，因此需要考慮選擇一款合適的軟件協助設計師、工程師完成節能分析及計算工作。根據我個人對ECOTECT和Dali2014采光分析軟件的比較學習，得出以下信息，以供參閱。

1. Ecotect軟件簡介：

ECOTECT（生態建筑大師）是由英國Square One公司開發的輔助生態設計軟件，最初是作為某些概念的例證出現于安德魯馬歇爾博士在西澳大利亞大學建筑與藝術學院的博士論文中。它是一個全面的技術性能分析輔助設計軟件，具有計算、分析過程簡單快捷，結果直觀，技術性強等優勢，而且可以和一系列精確分析軟件相結合作進一步的分析。

1.1軟件操作與界面

由于建筑能耗分析涉及的參數及測算目標種類眾多，不可能一鍵生成多種數據樣本，所以操作與界面一直是建筑能耗分析類軟件的短板，眾多分析軟件對專業的分析人員來說就存在諸多不便，對于專職的建筑設計人員來說更是復雜。

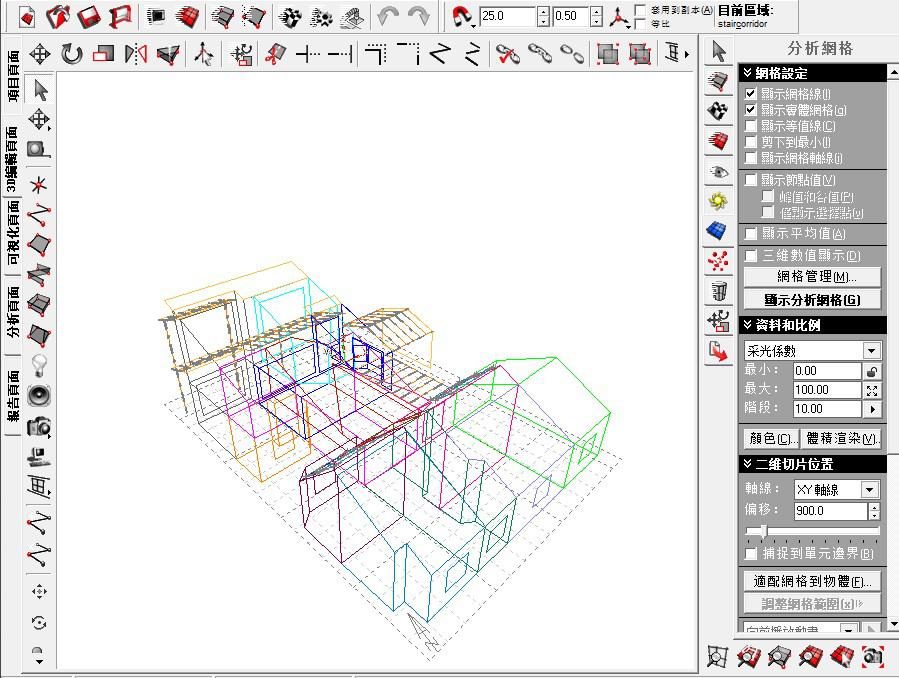

Ecotect的操作界面

Ecotect采用較為靈活且直觀的三維模型操作方式，簡化了復雜的幾何體的構思過程。Ecotect的操作、界面設置與建筑學常用的Sketchup軟件類似，直觀的表現建筑形態。

1.2分析功能

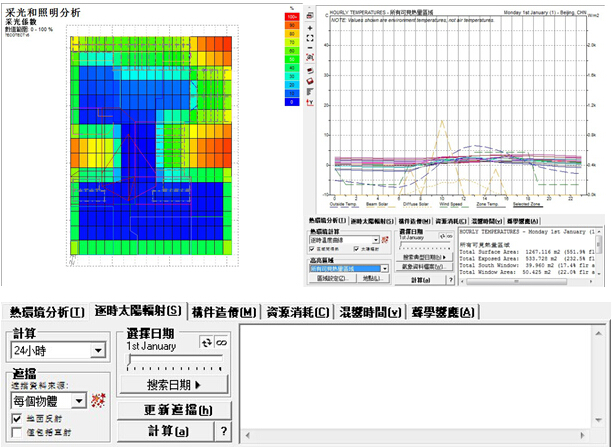

Ecotect以其相較全面的模擬分析功能贏得到了眾多設計人員的親睞，這也是Ecotect區別于其他各類專項分析軟件的首要特色。它涵蓋了建筑的熱、風、聲、光環境等建筑環境的眾多方面。對建筑的室內采光、能耗、聲場到室內外太陽福射、日照、風場等都可以進行模擬分析。

1.3分析結果

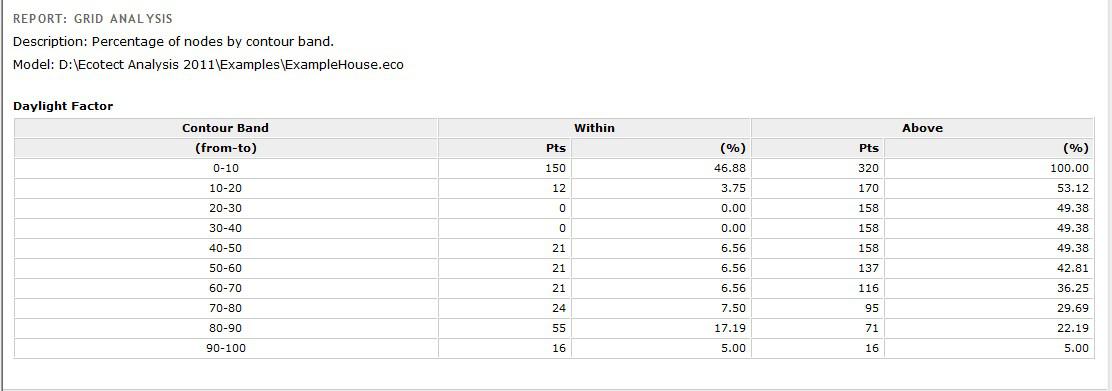

一般的專業環境分析軟件的輸出結果往往呈現為一系列表格和數據,對這些復雜數據的處理是較為枯燥和乏.的,也很難利用這些數據與非專業人士進行交流。

Ecotect通過將計算結果數值通過不同的顏色顯示在平面或者網格上,使最后的計算結果變得更為形象,同時也豐富了設計人員對建筑概念的表達。Ecotect甚至還能導出動畫,這無疑又是Ecotect能夠吸眾多追捧者的原因之一。

Ecotect計算結果的可視化和形象性能夠讓更多非專業人士讀懂軟件的計算結果,為建筑設計方案階段建筑設計人員與其他專業人士的交流提供了便利。

Ecotect目前在國外已經被廣泛地運用于建筑行業實踐之中,就目前所能找到資料來看,大都應用于日照和輻射分析之中。Ecotect目前正在加大與Sketchup、Revit.等軟件的整合力度,Ecotect已經可以直接讀取Revit導出的gbXML模型并將部分?jǐn)?shù)據反饋給Revit。Sketdiup、Revit、犀牛等都是建筑設計人員最常用的軟件種類,由此可見未來Ecotect在建筑設計方案階段將會有進一步的發展。

2. Dali2014軟件特點：

綠建采光分析Dali毓內首款建筑采光專業分析軟件，該產品是基于AutoCAD平臺構建的，主要為建筑設計師或綠色建筑評價單位提供建筑采光的定量和定性分氐娜砑工具。

2.1 軟件操作與界面

綠建斯維爾系列軟件是基于CAD平臺開發的綠色建筑系列分析軟件。

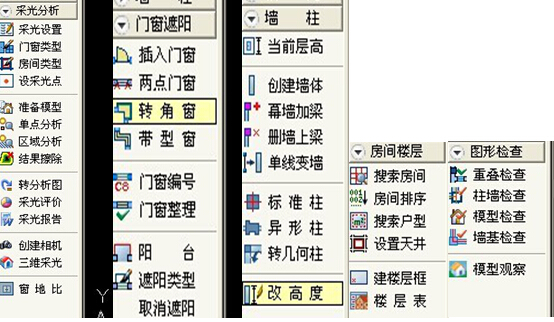

Dali2014沿用了天正CAD的軟件操作界面，保留了CAD軟件的操作風格，同時充分考慮建筑設計師的制圖習慣，可以快速對單體或總圖建筑群進行采光計算。

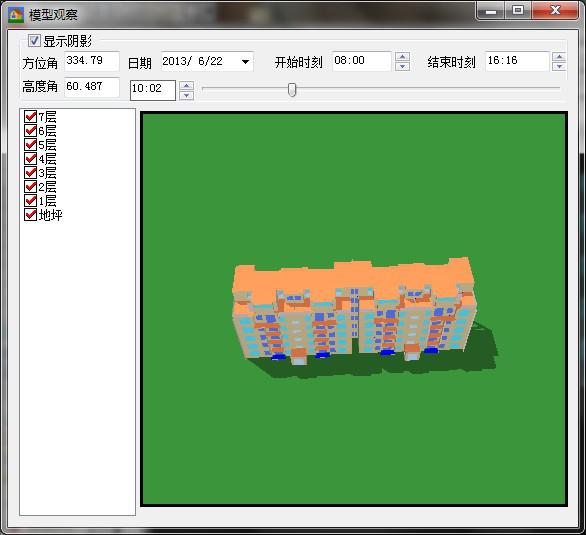

Dali2014采用的是二維制;方法，同時可以通過Dali2014實現建筑二維圖形向三位模型的轉換，大大降低了建筑師翻模的工作量。

2.2 分析功能

充分利用模型共享技術

可直接利用CAD軟件所制設計、施工圖進行翻模以供采光分析n無須二次建模。避免重復建模造成的模型偏差問題，從另一個角度解決了模型在建模軟件與分析軟件之間進行信息傳導的難題。支持復雜建筑（復雜屋頂、異型曲面、鋪地建筑等）建模參與采光計算。

總圖或遮擋模型可以直接利用CAD規劃總圖模型，重復利用已有總圖模型，可與斯維爾綠l系列軟件結合，在完成節能、日照等相關指標分析的同時快速完成采光指標分析。

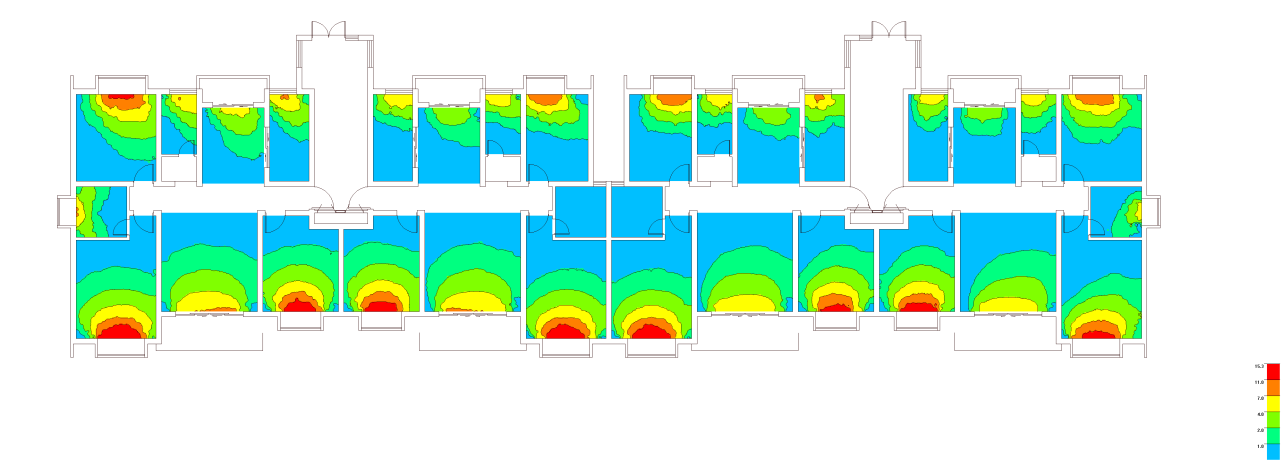

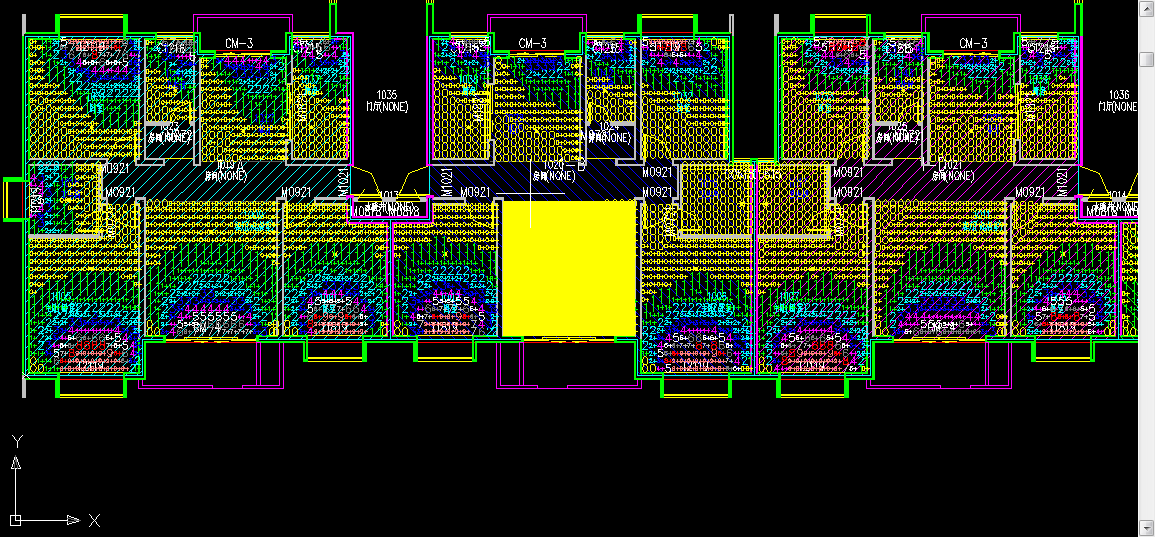

提供點、面（區域）、空間等多種不同的采光分析模式，可直觀表現目標建筑的采光效果。

自動按采光標準要求計算房間的采光點位置。

根據不同標準和規范的要求計算目標模型的最小采光系數"平均采光系數。

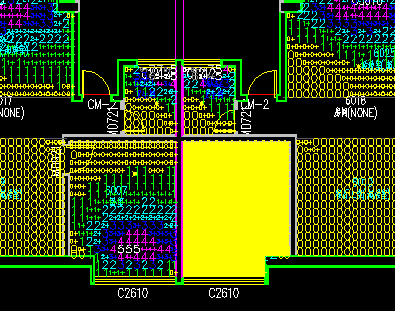

通過單點分析和區域分析可快速獲取目標建筑內某點或某區域的采光系數。

2.3 分析結果

三維采光和采光報告為項目提供匯報及審查素材。

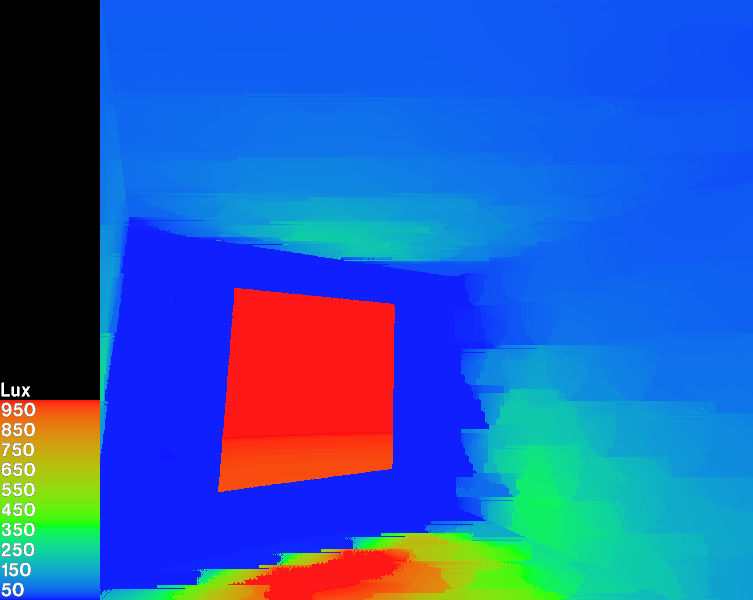

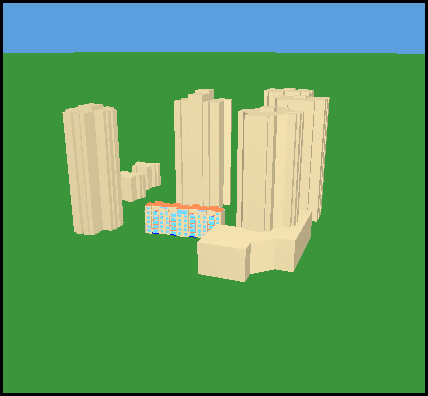

三維分析功能，可直觀表現房間某一視角的亮度或照度的等值線或偽彩色圖。

Dali2014軟件支持參照《建筑采光設計標準》多版本要求：

支持《建筑采光設計標準》GB/50033-2013各主要參照條款；支持國家和地方《綠色建筑評價標準》關于采光指標要求的計算。

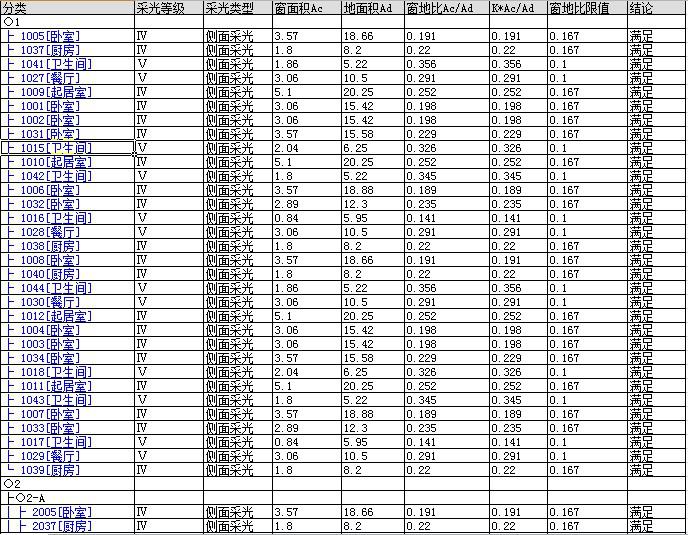

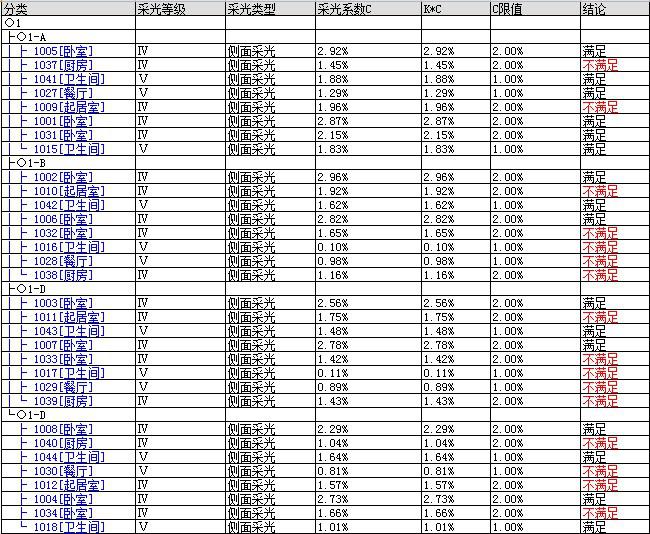

可輸出詳細到任一房間的項目采光分析報告書，各類分析統計表可靈活輸出word或excel文件，滿足不同需求的報告格式。如：采光報告o。

結合綠建斯維爾各分析軟件，含日照分析Sun、節能設計Becs、能效測評Beec、暖通負荷Bech等即可實現綠色建筑設計指標全覆蓋

3.結論

綜上所述，Dali2014與ECOTECT這兩款軟件各有千秋，難分伯仲。

Dali2014采光分析軟件運用了BIM（建筑信息模型）的關鍵思想，即信息流傳遞，以CAD作為平臺保證了模型信息在整個設計及分析階段的完整性。而ECOTECT軟件在使用過程中需要通過轉換文件格式的方式導入/導出模型及其攜帶的信息，通過一定的實踐發現這樣的方式會導致模型信息數據丟失。在使用gbXML格式進行模型傳導的時候，盡量少的避免模型信息數據丟失的情況發生，但是就目前的發展情況，讓建筑模型信息能完整地在不同類型的軟件之間傳遞而不出現一絲丟失和錯漏現象是比較困難的。但是就分析結果的輸出效果而言，ECOTECT要優于Dali2014。

ECOTECT所擁有的一次性、全方位的三維分析功能是Dali2014所不具備的。最初CAD的定位就是在二維平面上，即使開發了三維功能，依舊讓人覺得其3D能力相比最初定位于三維空間的軟件的3D能力較弱。但是因?yàn)?/span>Dali2014擁有直接將二維圖紙轉三維模型的功能，所以就簡單的圖紙二維轉三維工作而言，Dali2014的工作效率要比ECOTECT的高。

Dali2014能在輸出數據及文字報告供給設計師、工程師進行分析改正的同時，還能根據地區規定的差異性輸出相應的施工圖審核報告以供設計方提交審核。而ECOTECT只能輸出圖線、數據及文字報告供給設計師、工程師對建筑進行分析，還需焱獗嘀剖┕ね忌蠛吮ǜ嫣嶠簧蠛耍這項功能是國內設計院急需而ECOTECT所不具備的能力。

工作中選擇合適的軟件會使工作效率大幅度提升，能創造更高的收益。
