附件：小區風環境模擬

       我是第一次做小區的風環境模擬，步驟都是根據論壇大俠發的風環境模擬帖子做的。

      1.在CAD中選擇建模中的長方體建立一棟樓的模型，尺寸是10m?5m?5m ,這是第一列建筑的第一個模型。

      2.接著用陣列做成3?的小區總圖，行間距5m，列間距10m，總共是9棟樓。然后將第二列的三棟樓都改成20m高，把第三列的三棟樓都改成25m高。這樣就形成了一個前低后高的行列式建筑布局。

       3.接著是將9個實體洳⒊梢桓鍪堤濉Ｔ擻瞇薷牟說ハ旅嫻氖堤灞嗉選項中的并集命令把9個實體變成一個實體。

       4.選擇文件菜單中的輸出命令，選擇平板印刷STL格式，選擇合并完的那個實體就行了。

       5.打開VR，建立一個新的case,選擇Flair模塊。選擇VR中的Obj，新建一個Obj，type：blockage，切換到shape選項，點進Import CAD geometry from STL file，然后瀏覽STL文件所在的文件夾，選擇STl文件。

       6.點擊Menu ，打開控制面板中Geometry 建立區域：400m?00m?00m的計算主域。

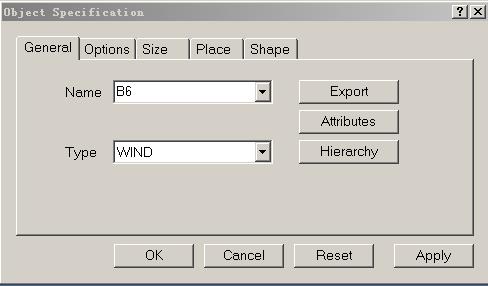

       7.點擊obj ，new，new obj，在Type中選擇Wind。

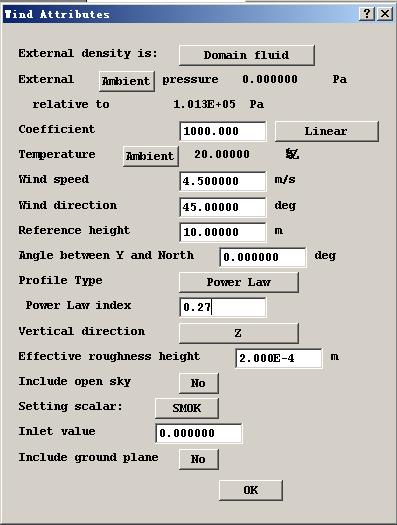

        點擊Attributes設置風的參數，

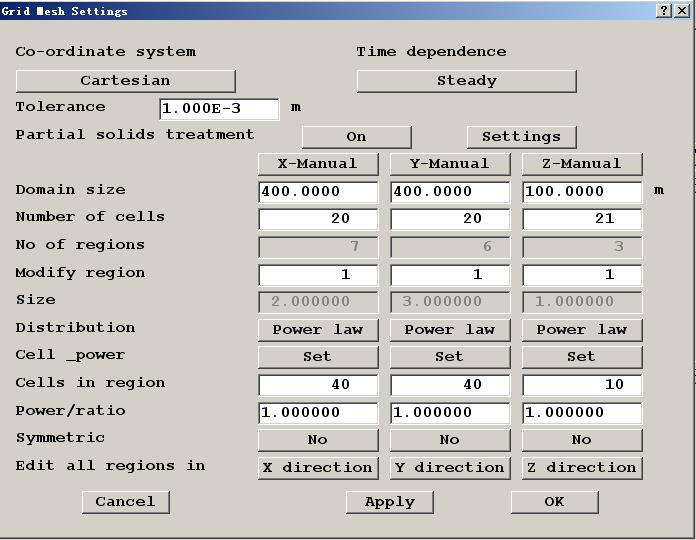

        8.點擊Geometry，設置如下：

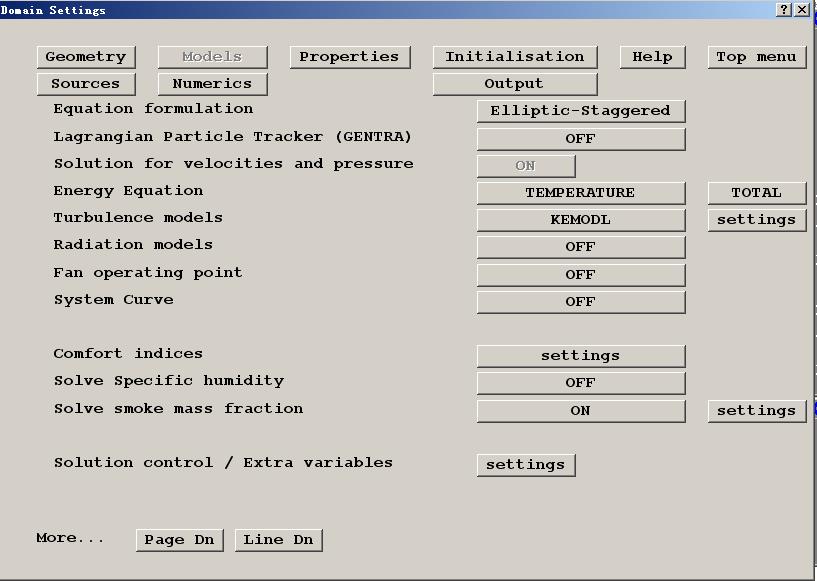

        9.點擊Model，設置如下：

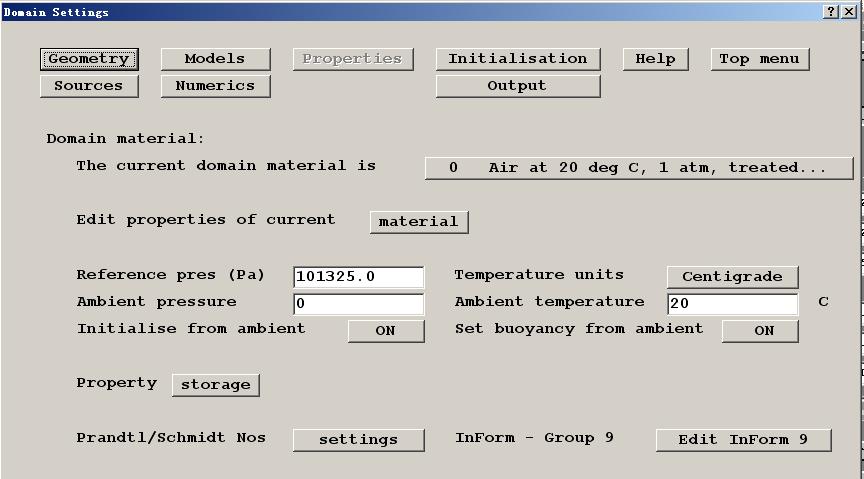

         10.點擊Properties，選擇domain material ，選擇Gases，接著選擇

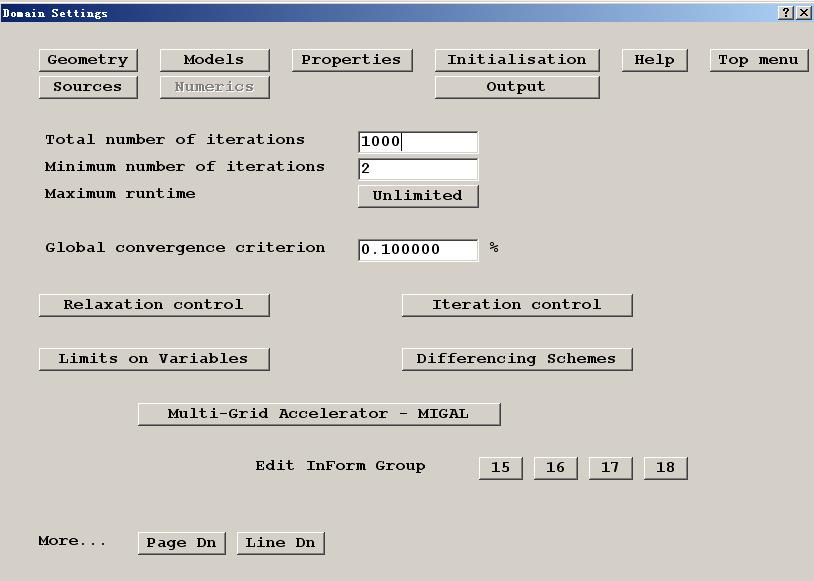

         11.點擊Numerics，設置迭代的次數和間隔:

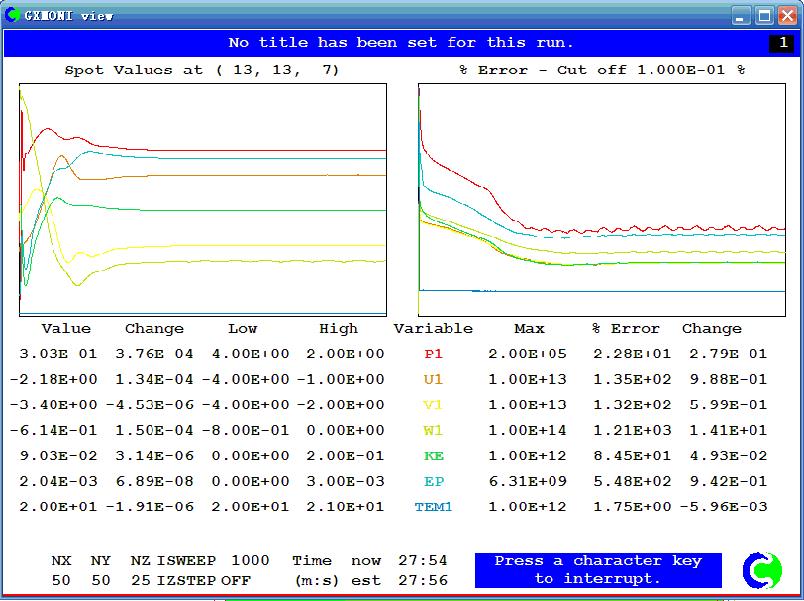

12.設置完成后，就可以選擇Run菜單下的Solver進行求解了。計算結果如下：

        13.就是后處理了，Phoenics自身帶有后處理模塊。點擊Run菜單，下的 Post processor，選擇GUI就可以了。

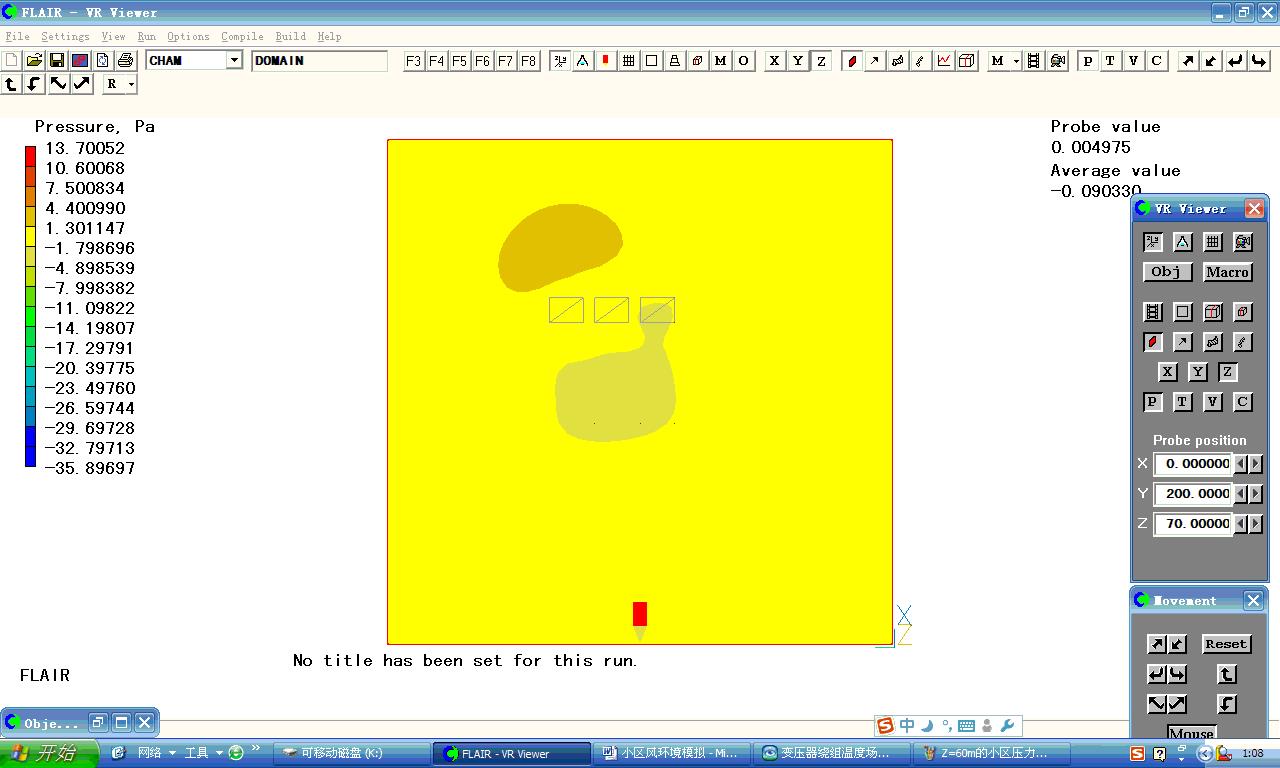

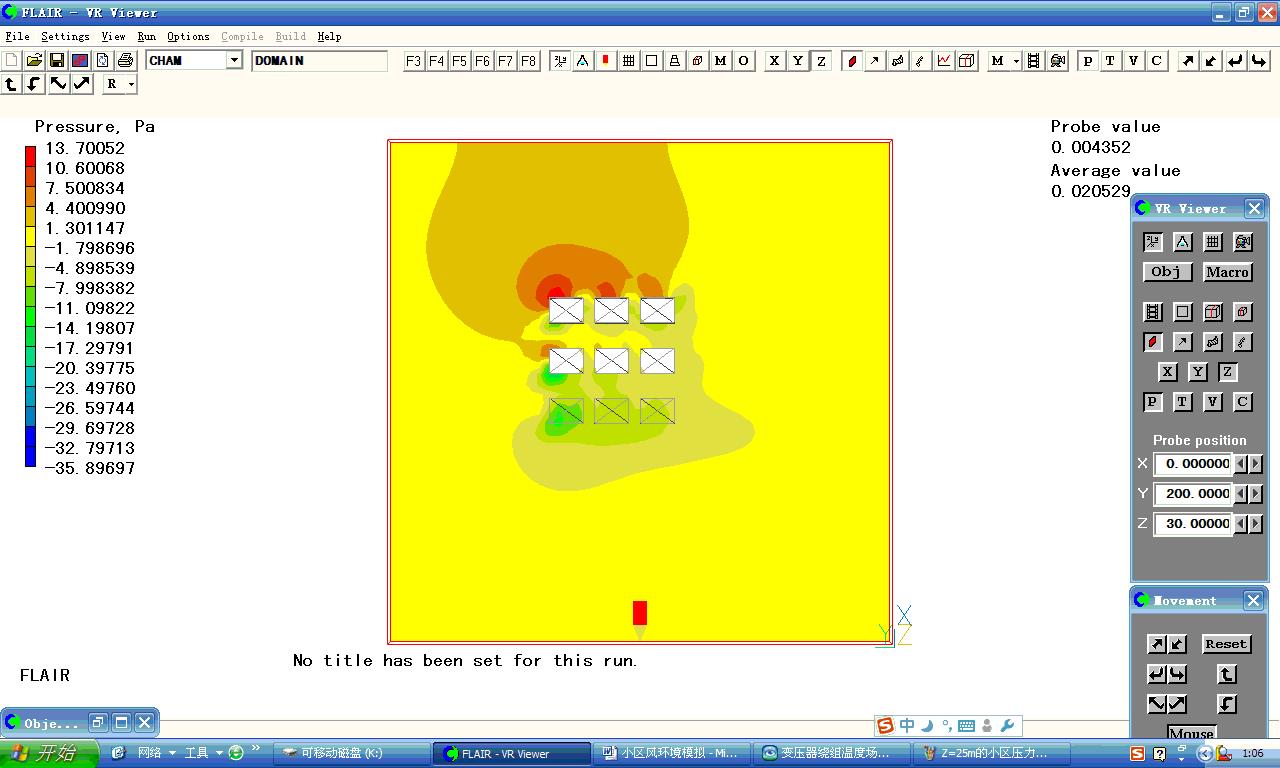

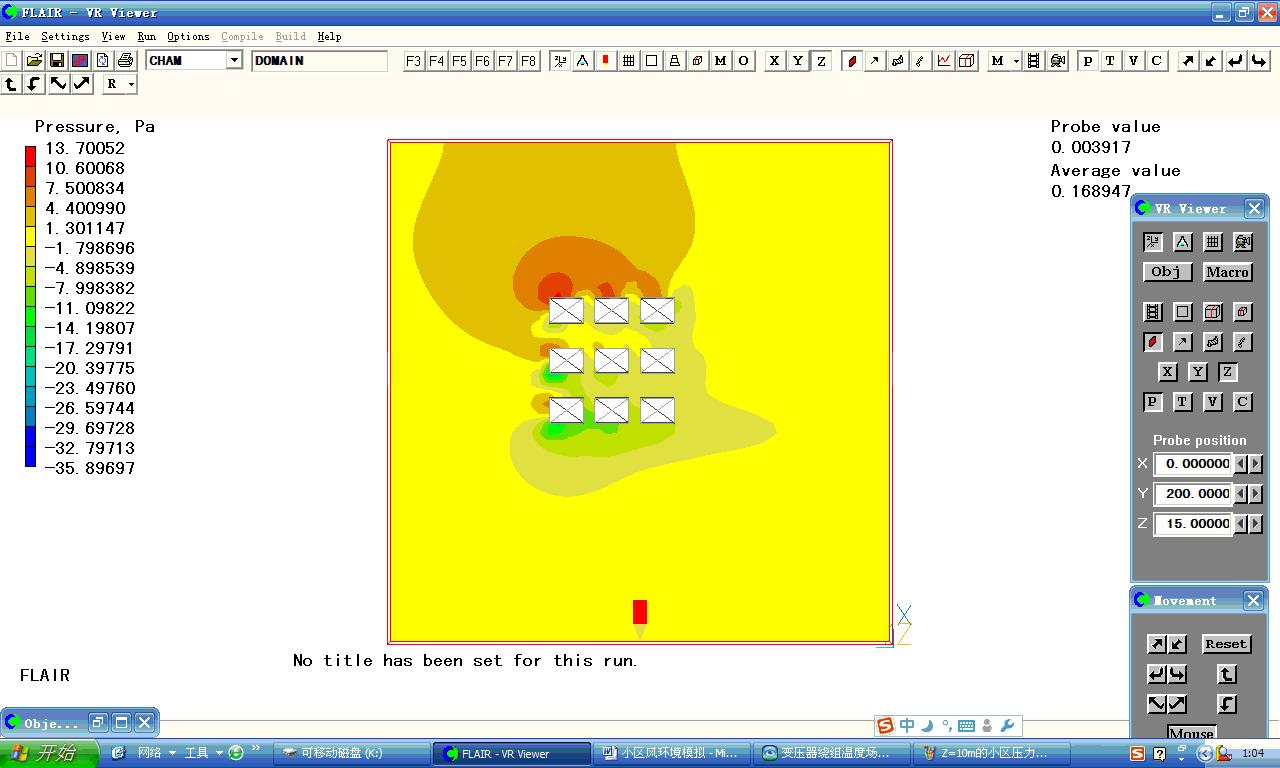

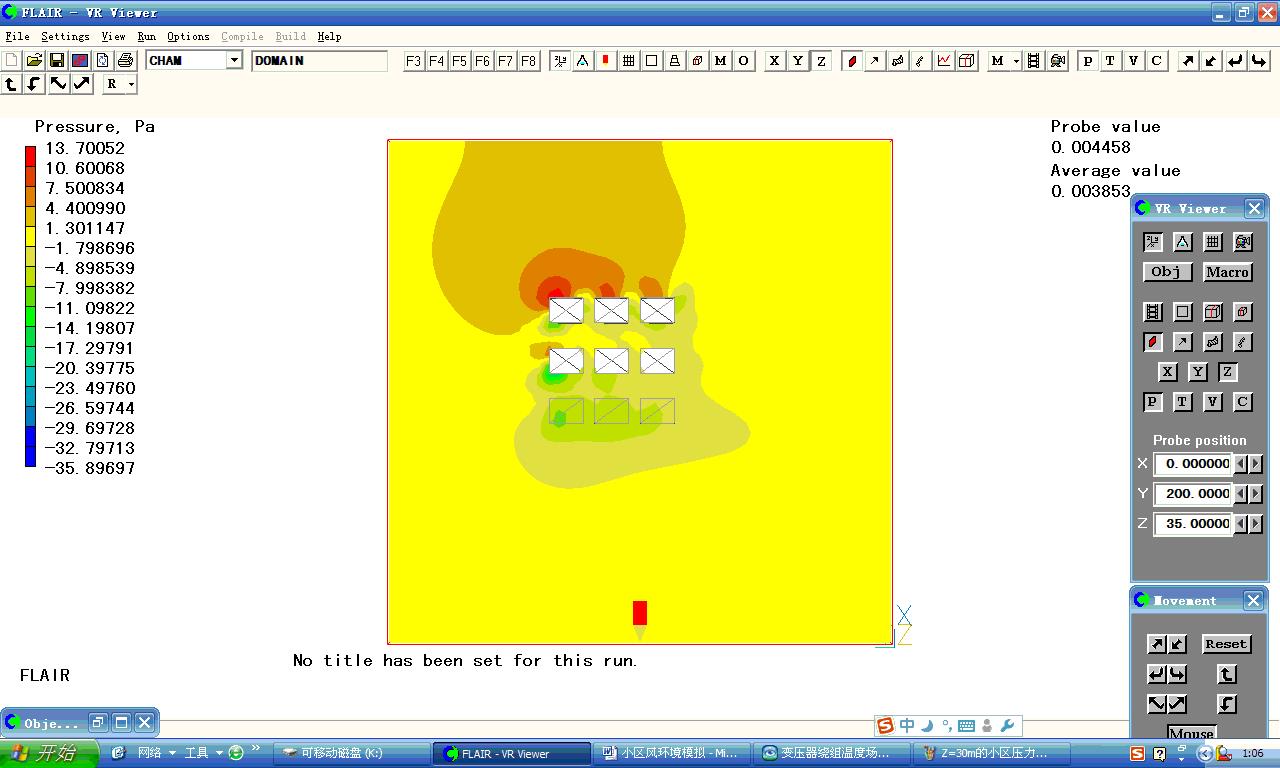

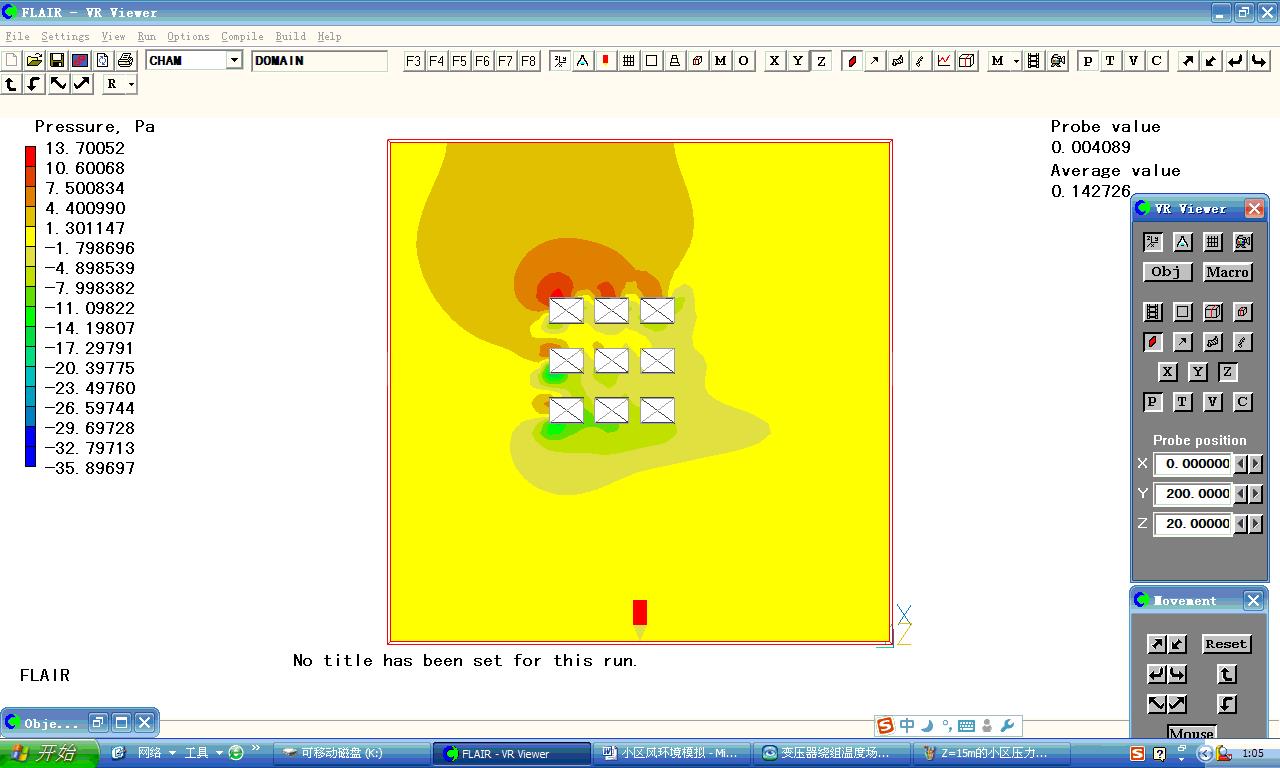

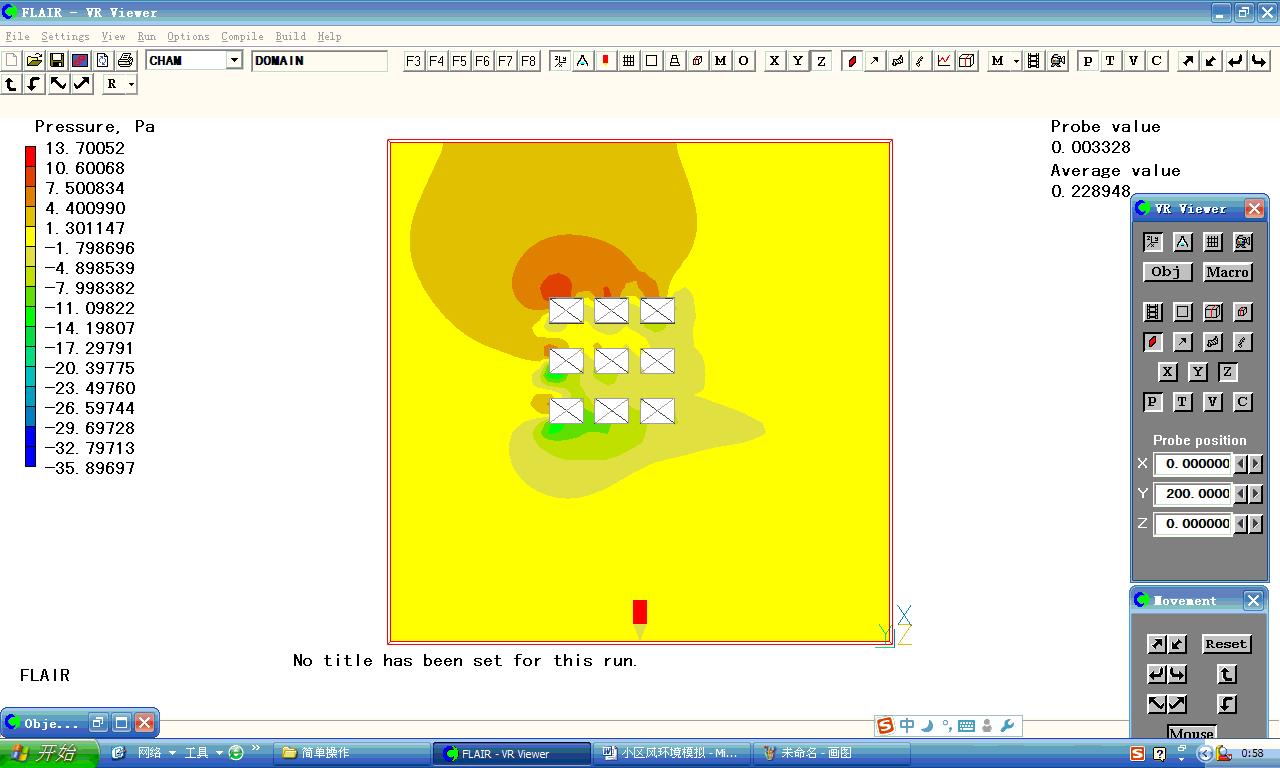

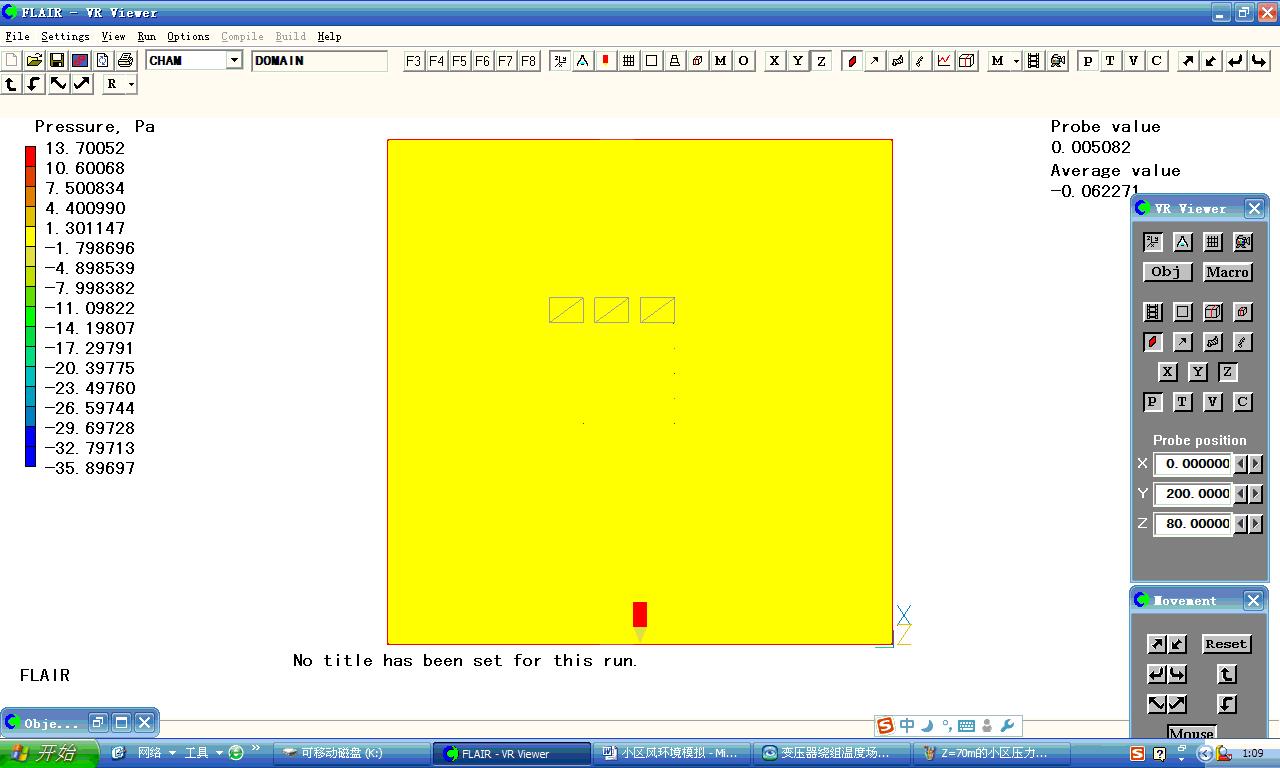

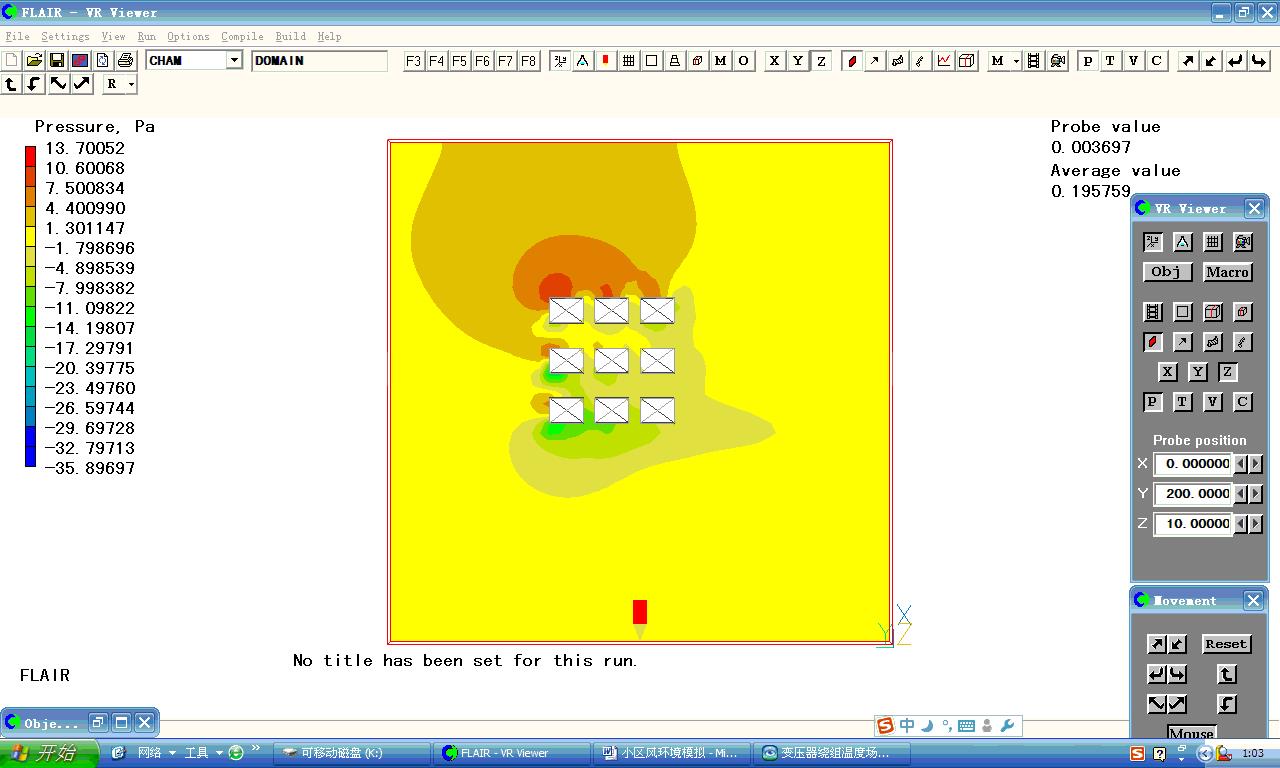

        14.下面是1.5-100m不同高度的壓力圖。

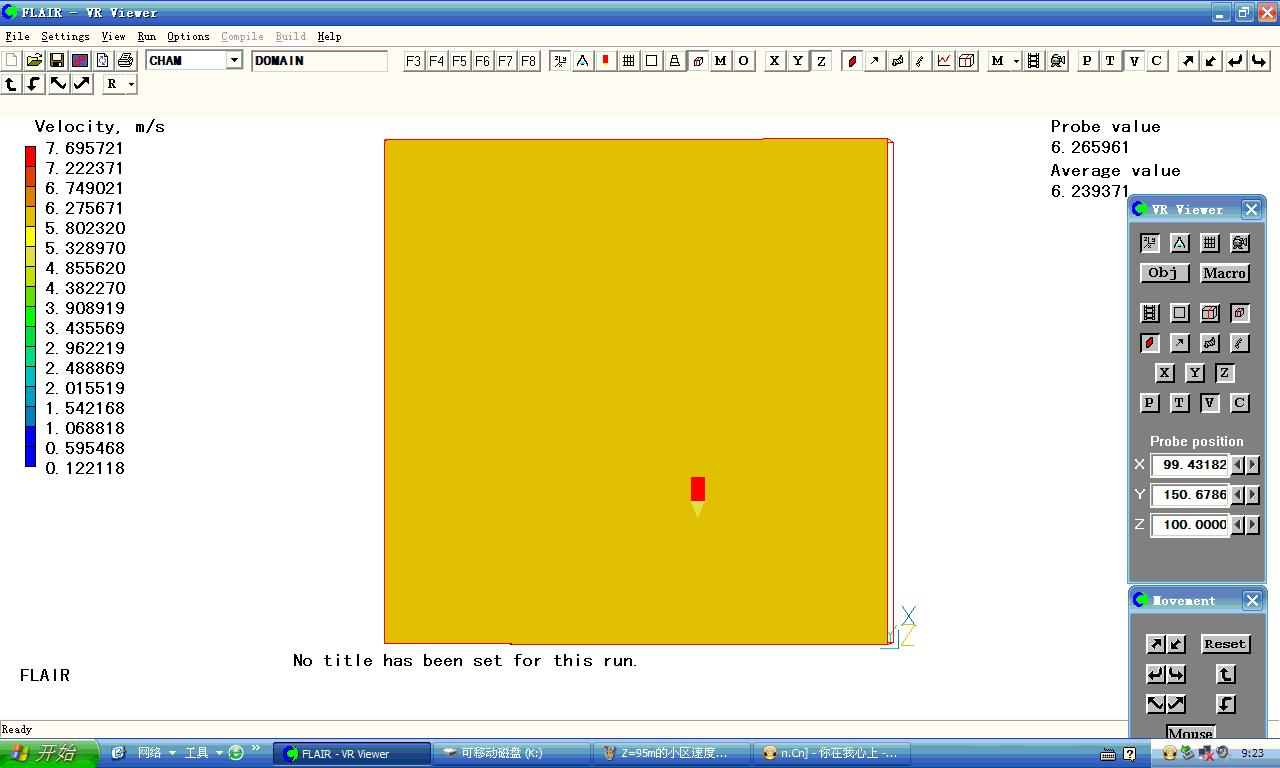

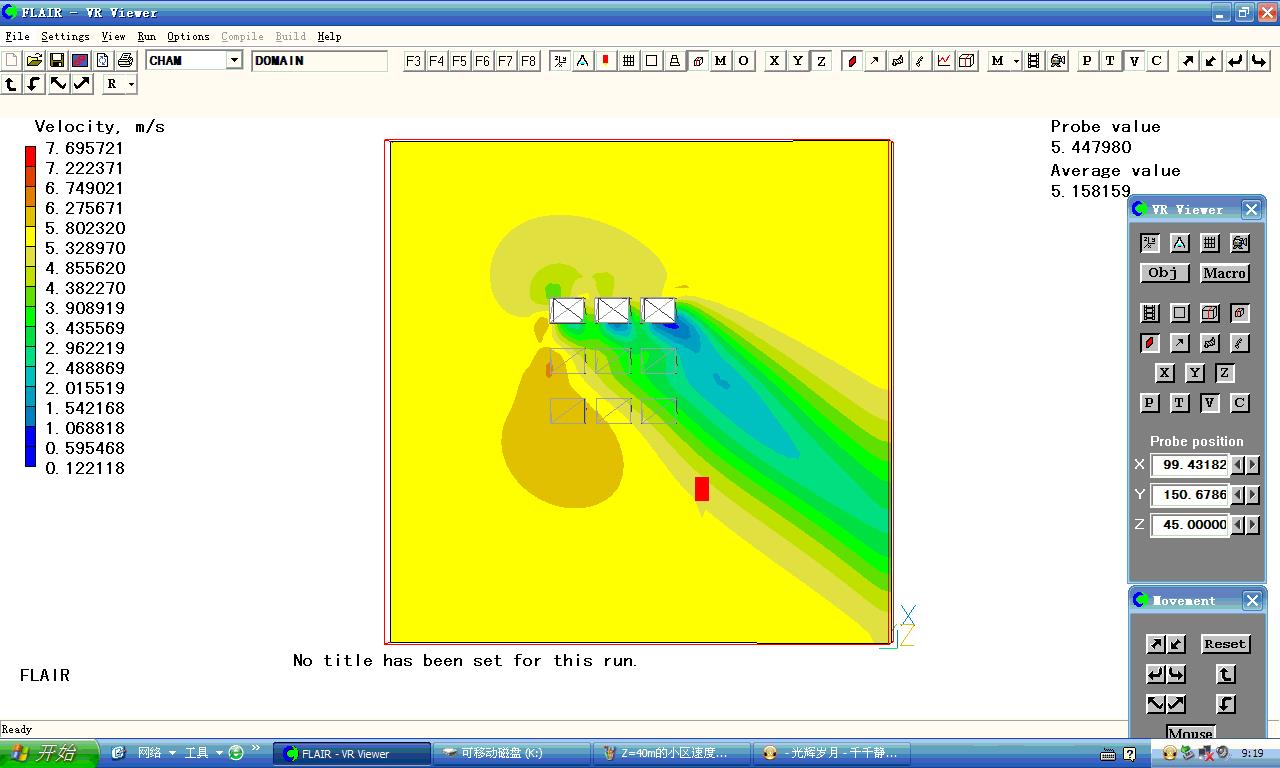

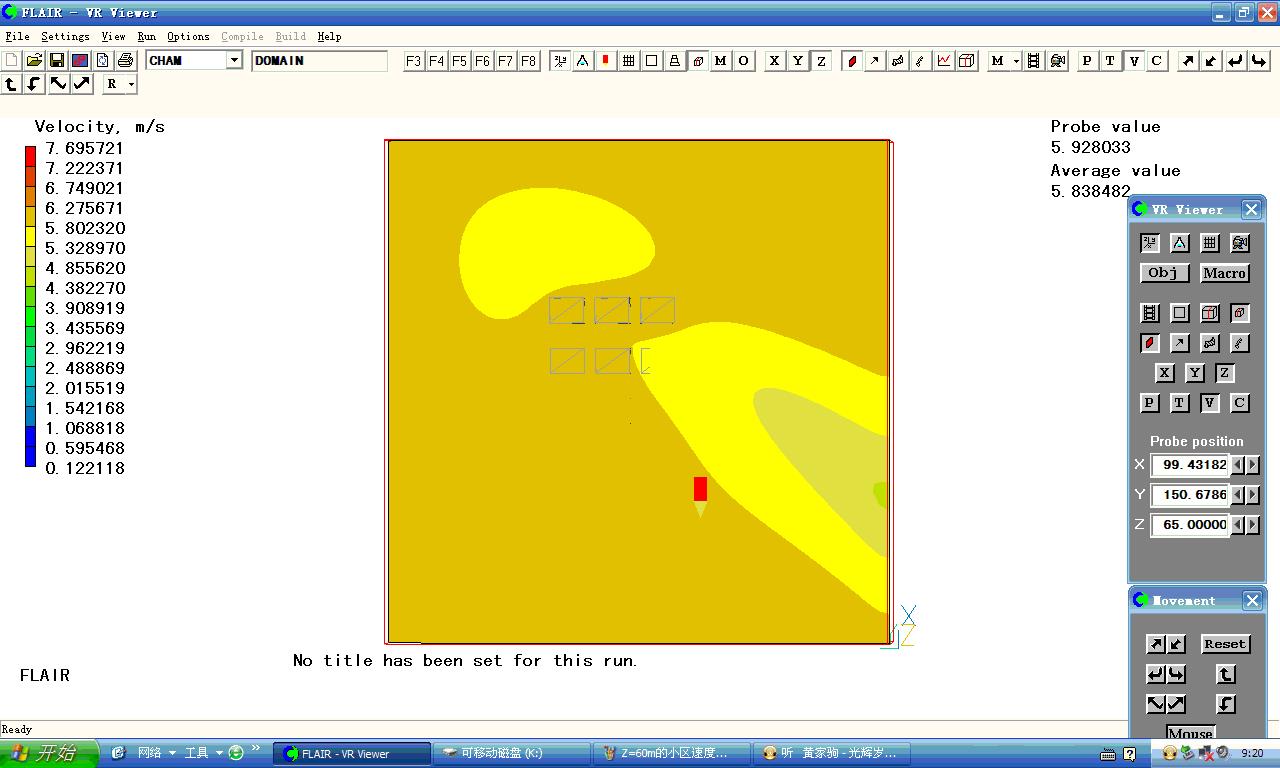

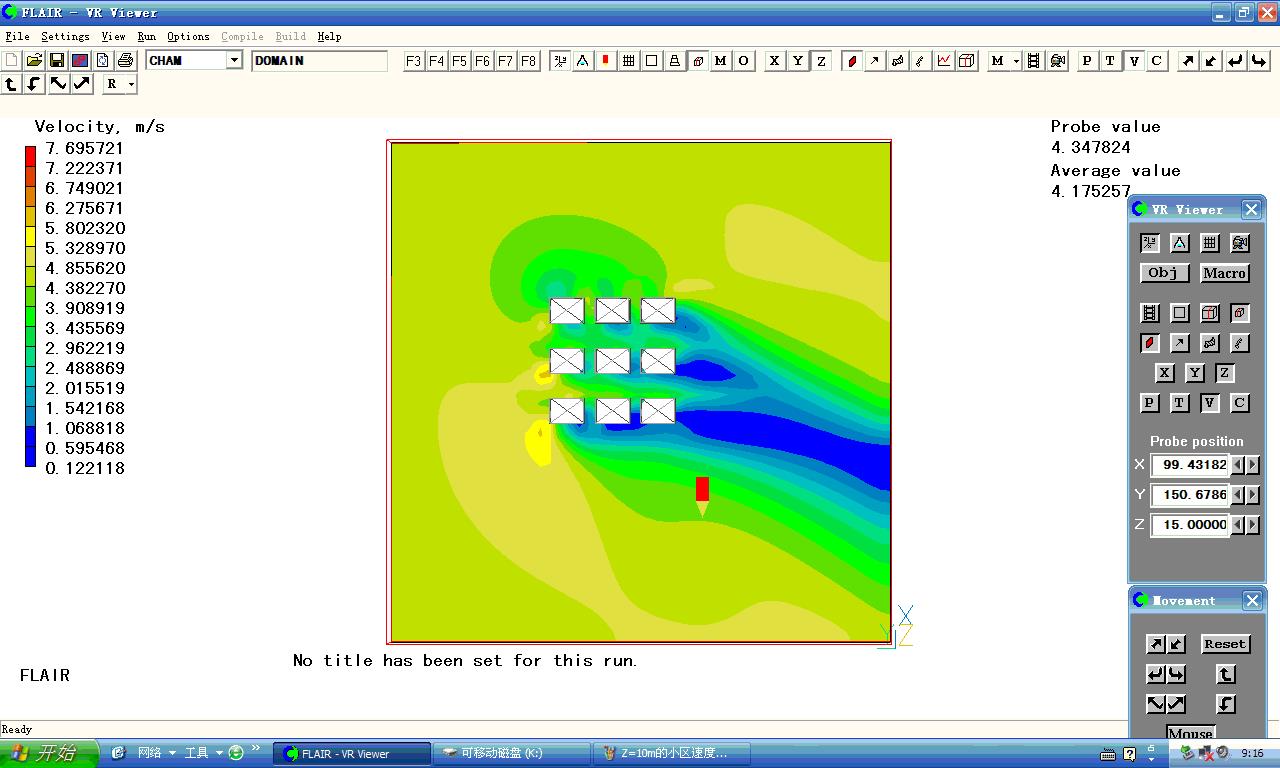

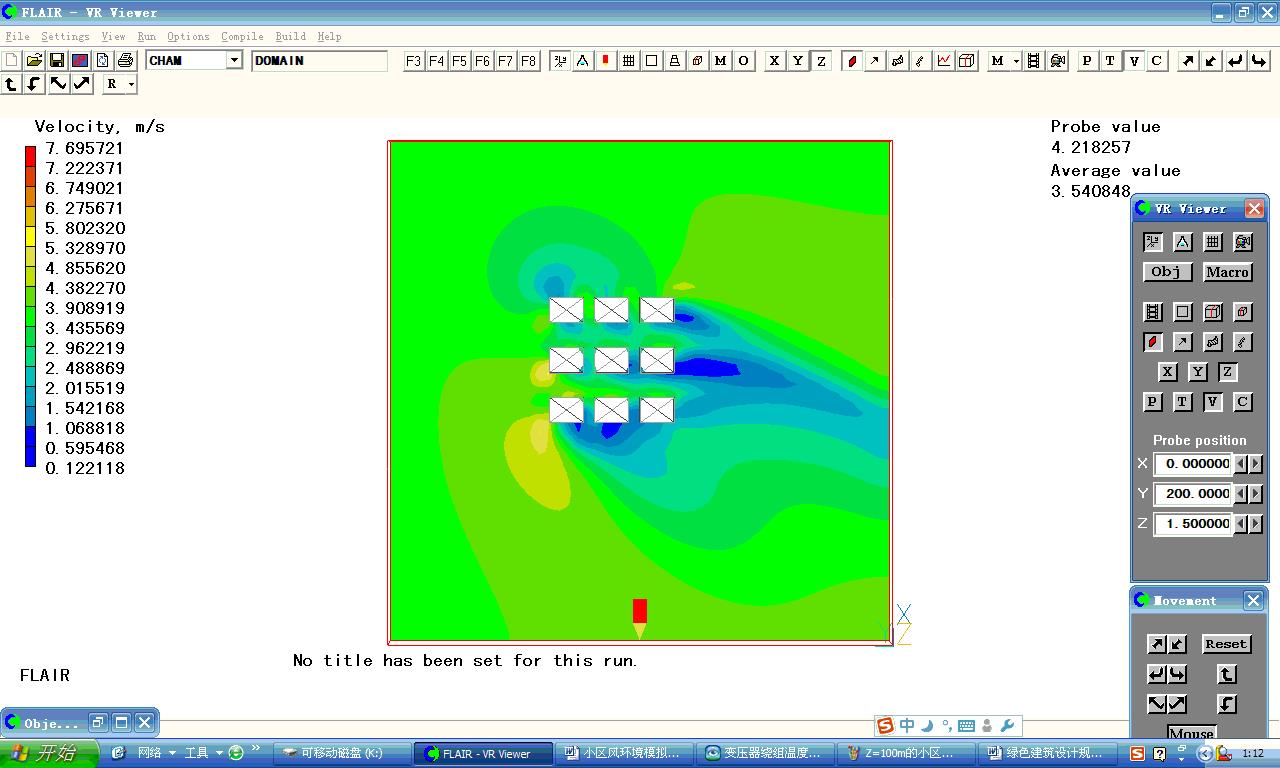

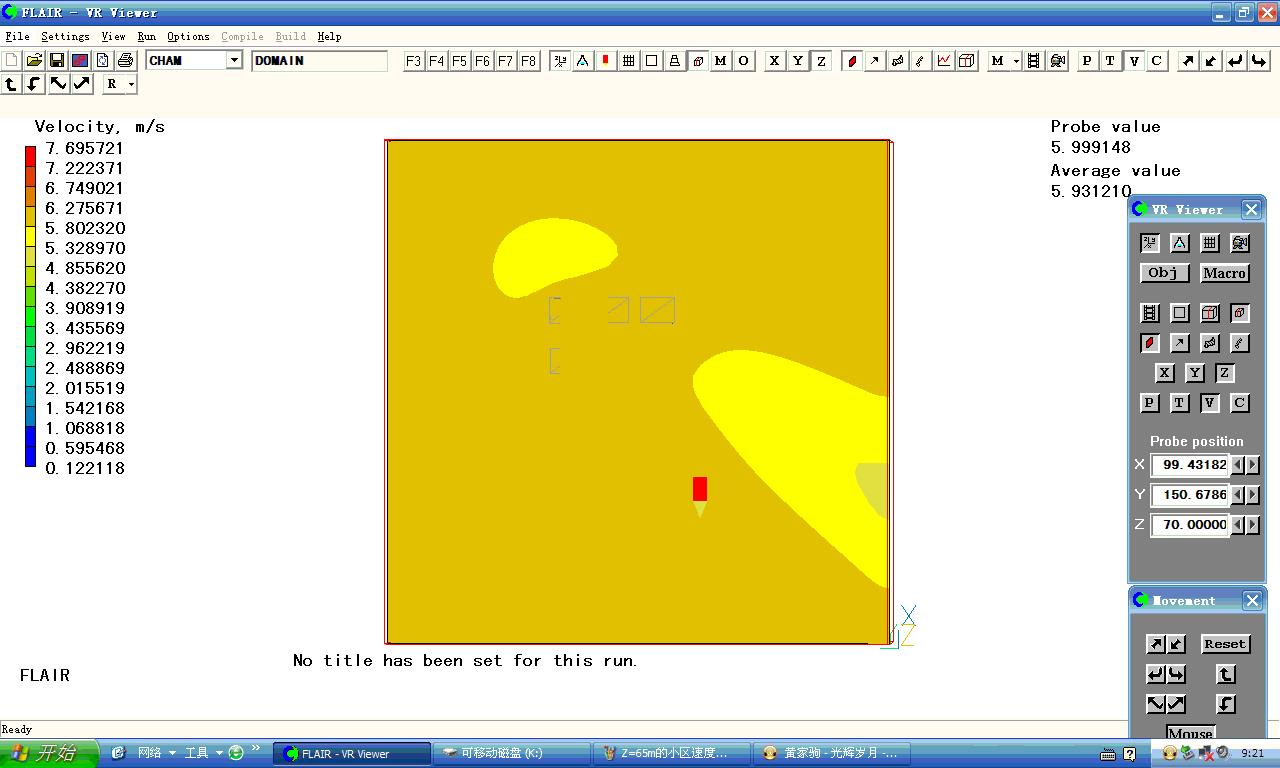

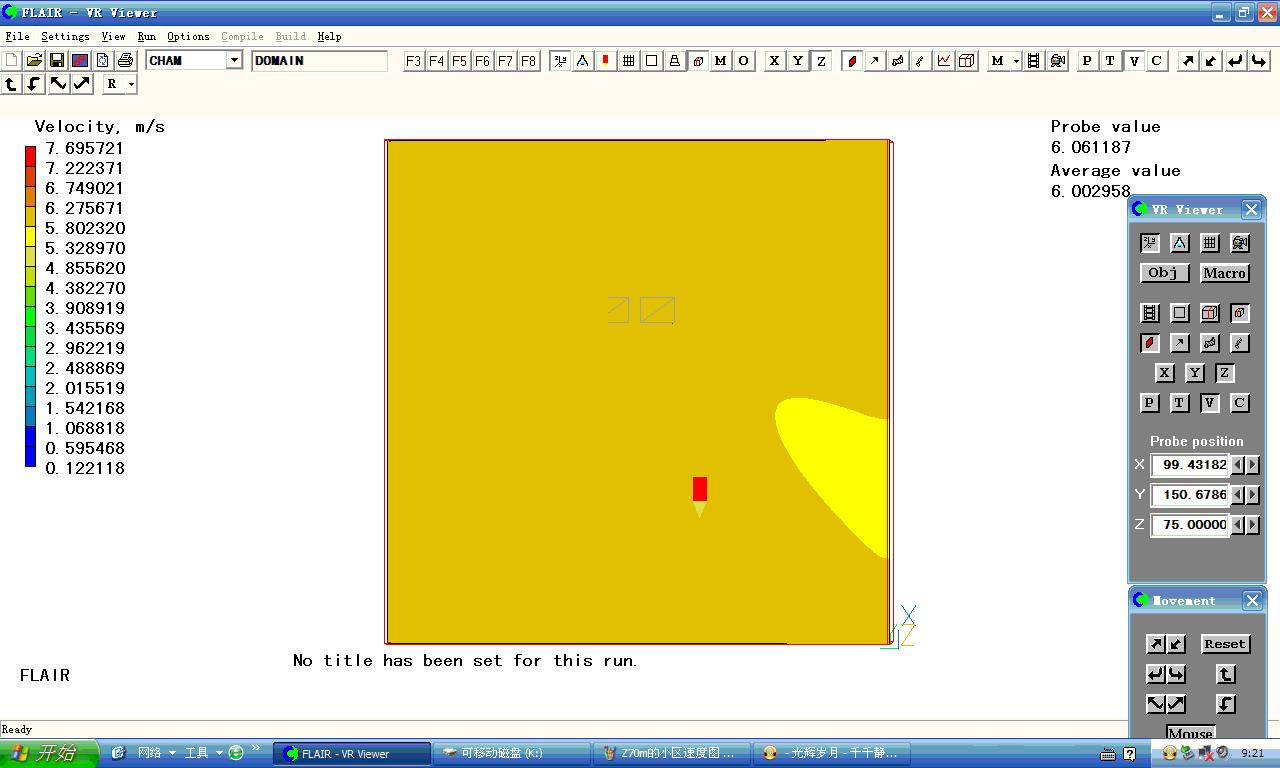

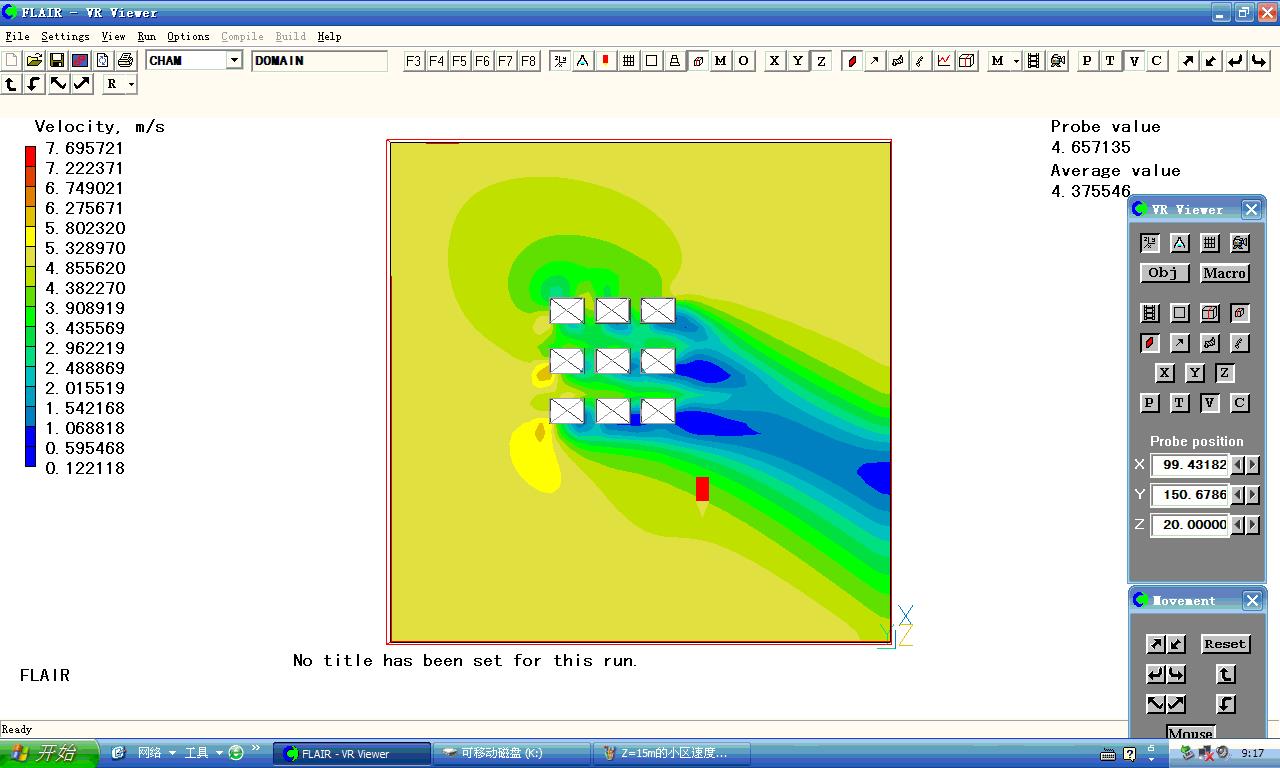

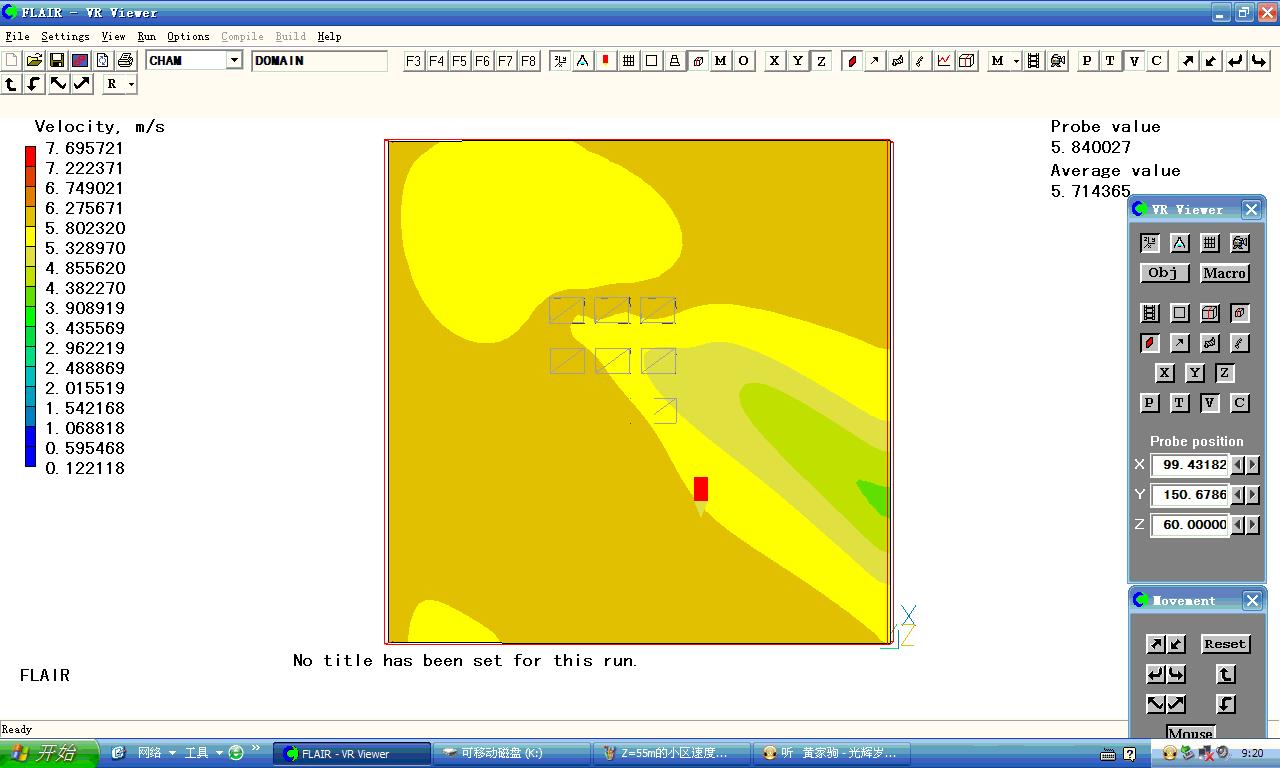

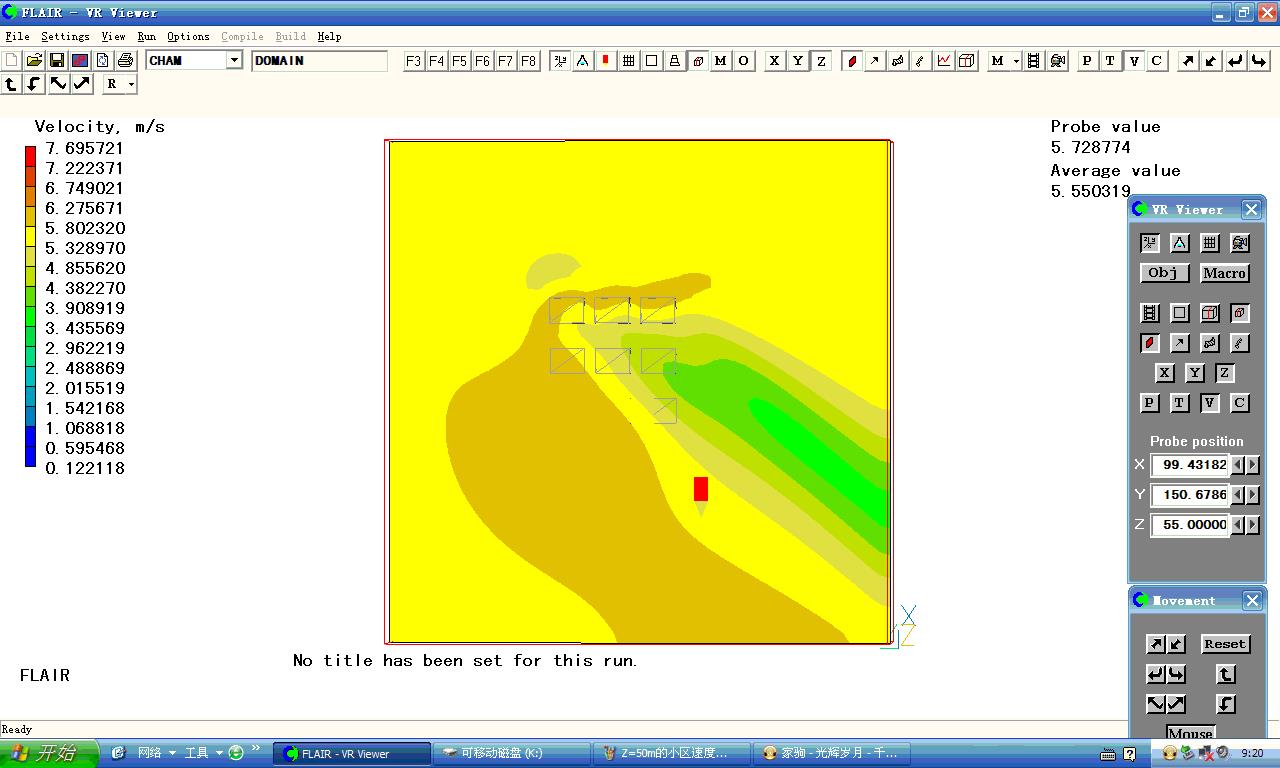

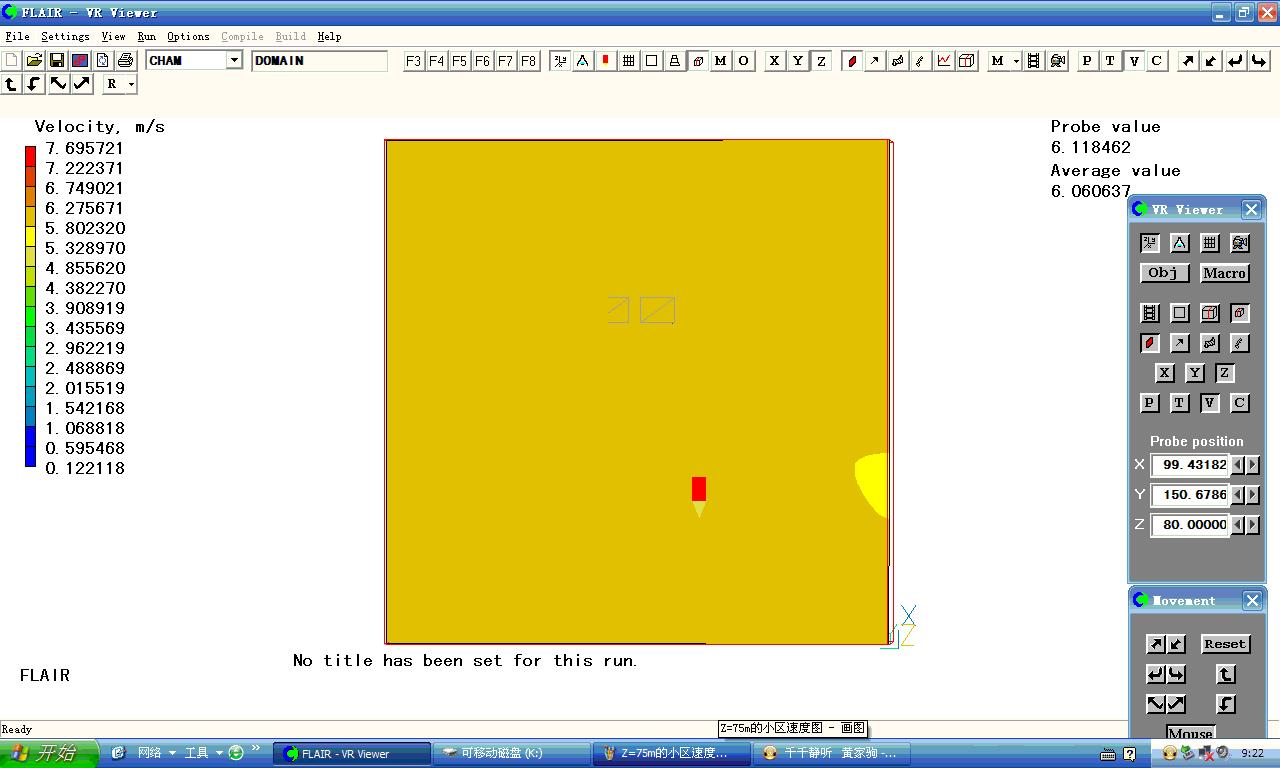

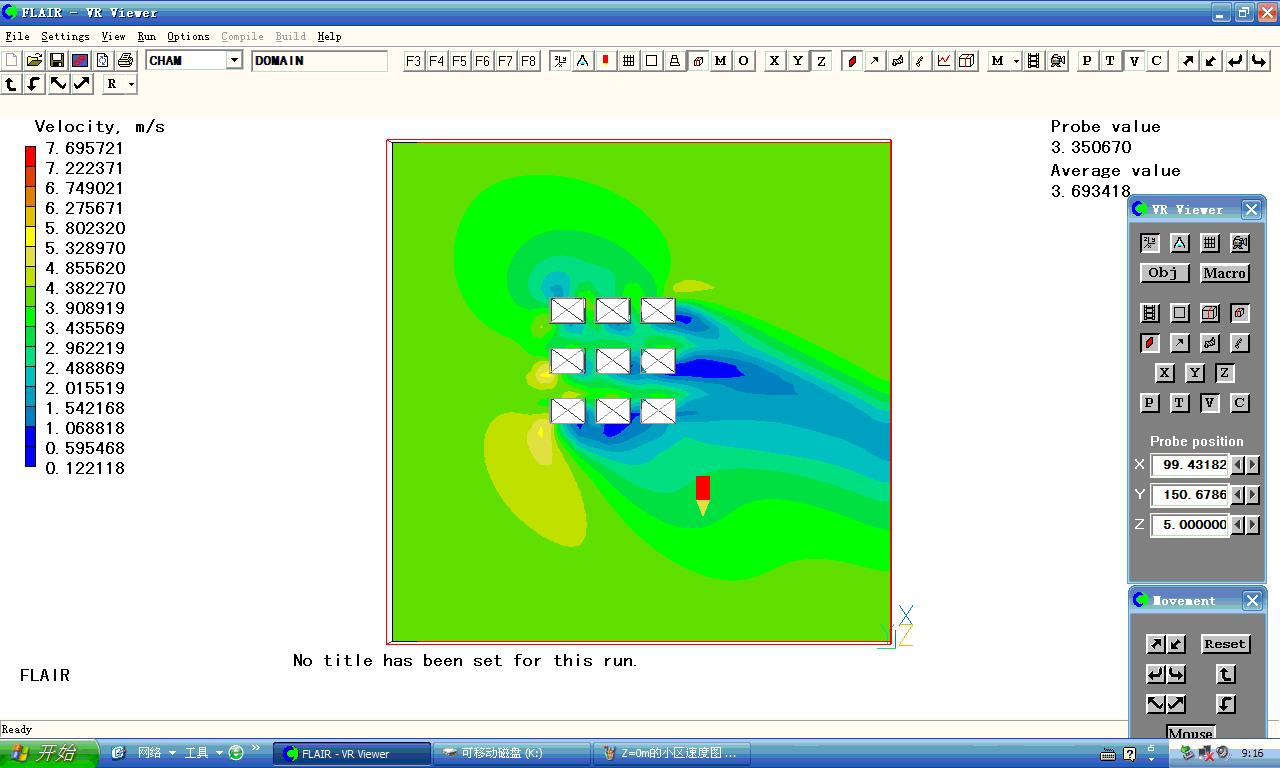

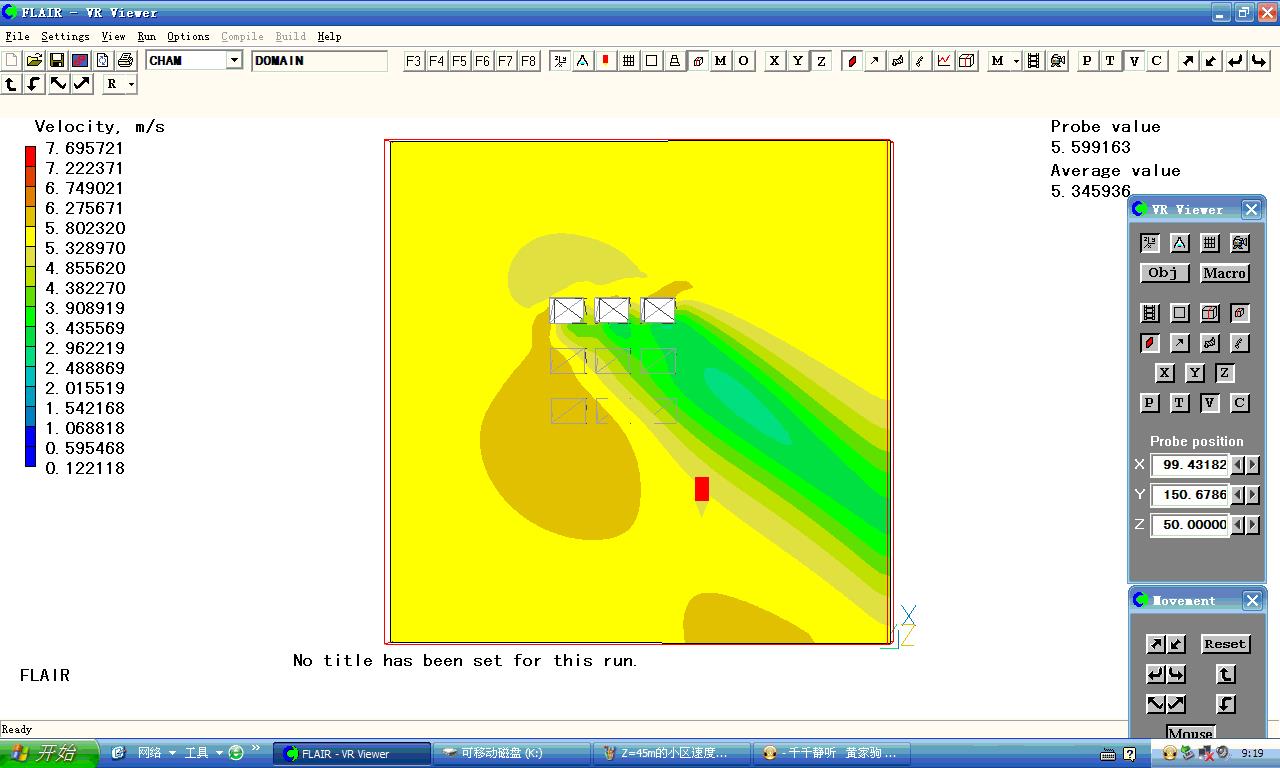

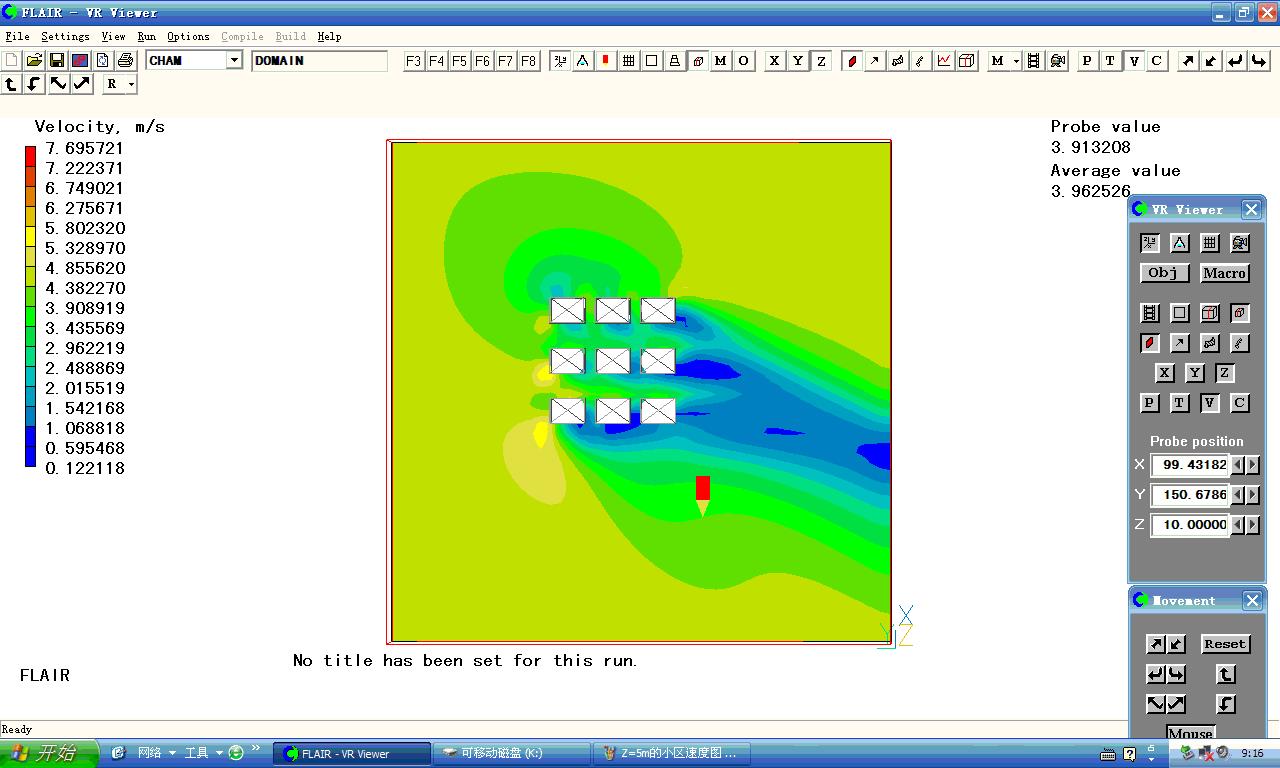

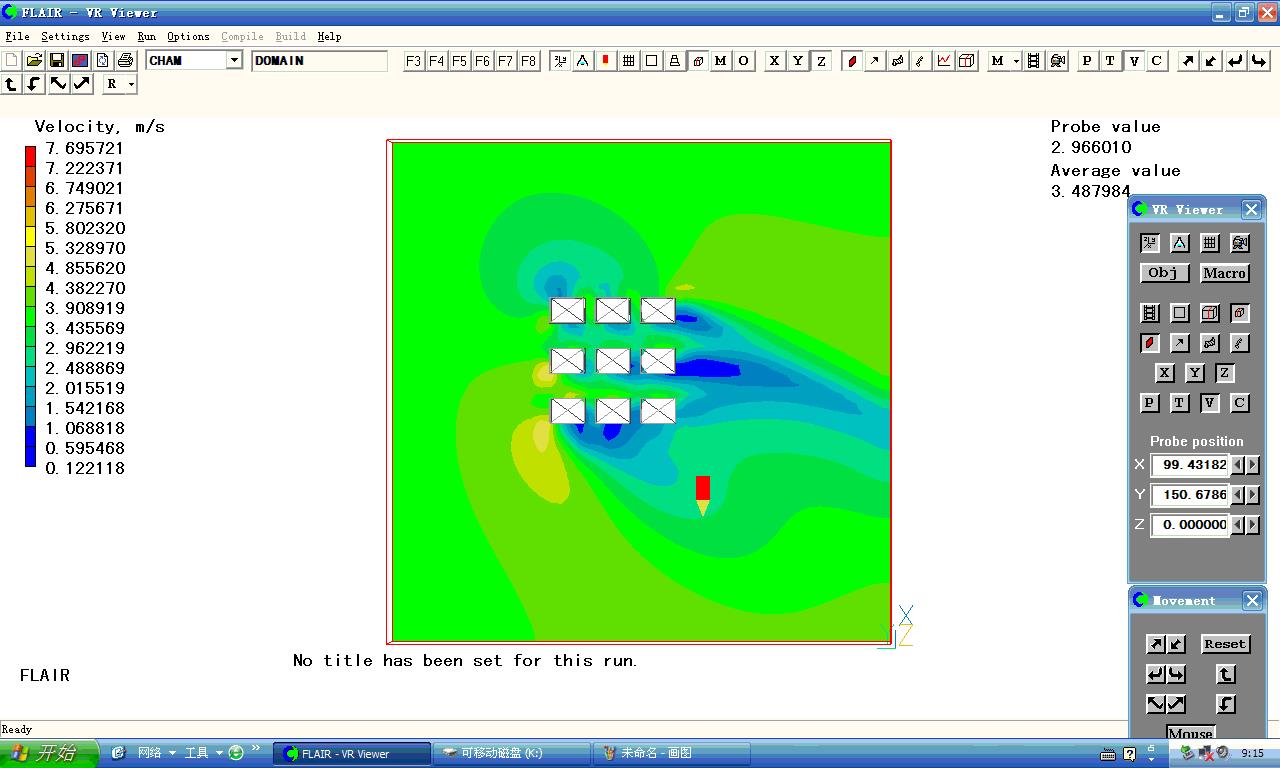

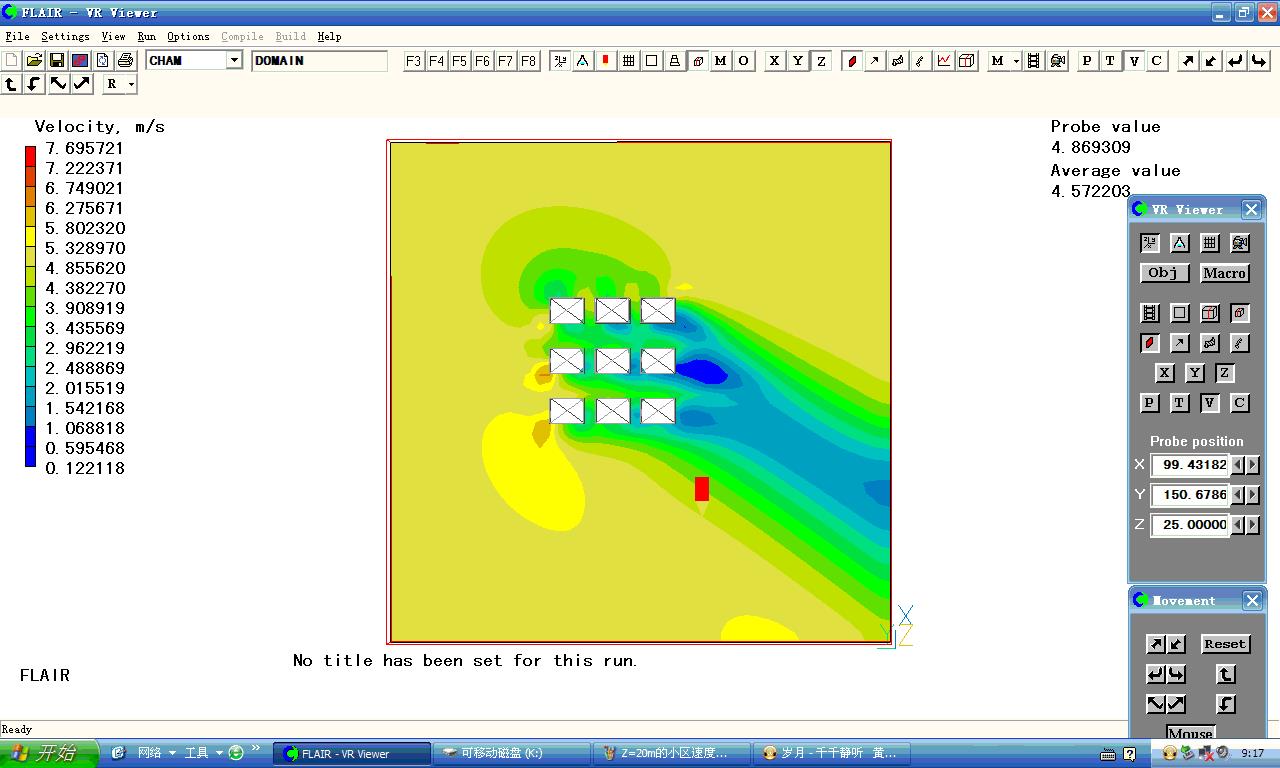

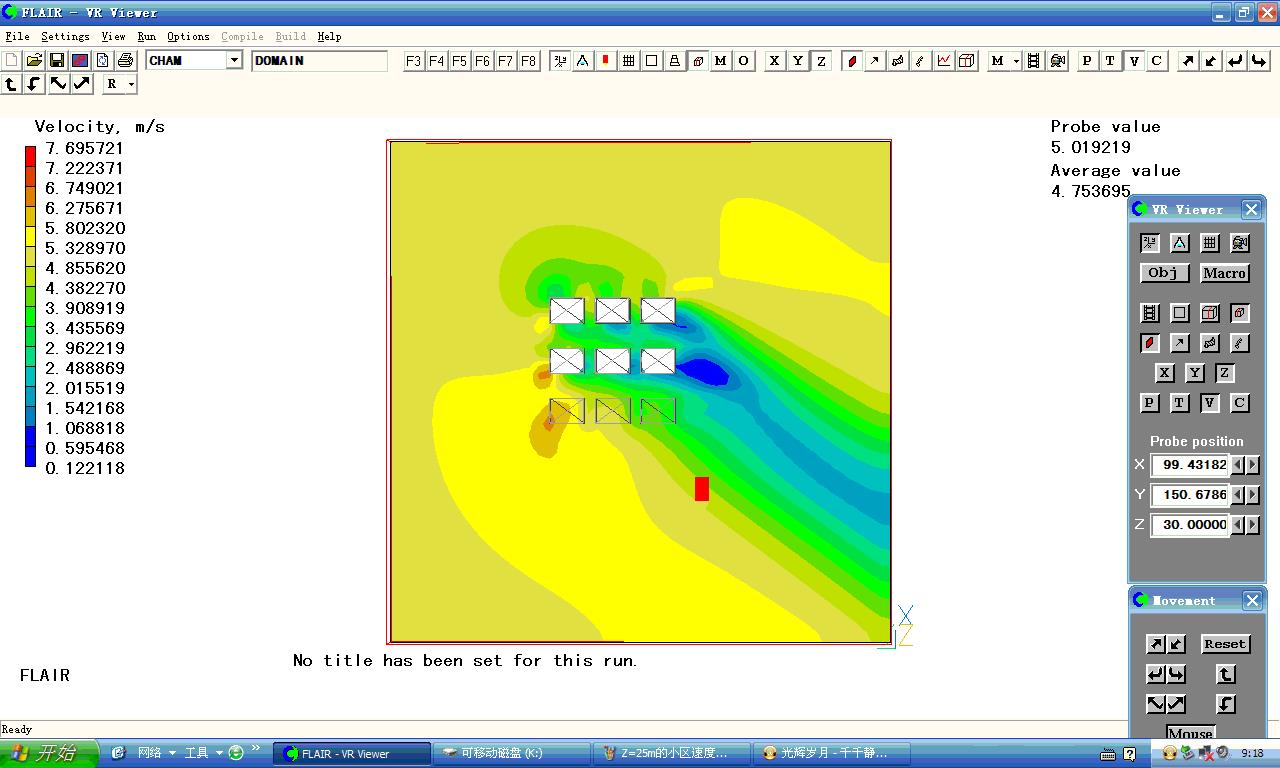

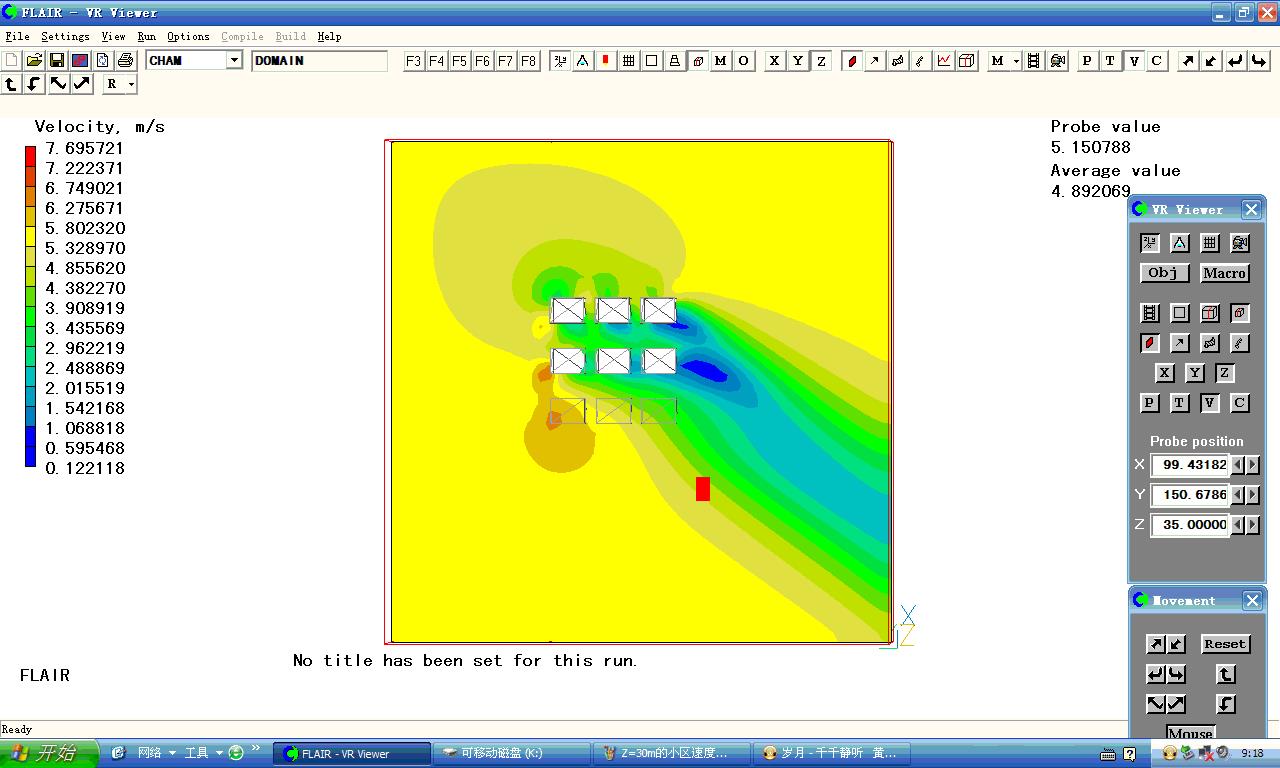

         15.下面是0-100m不同高度的速度圖

       結語：總體感覺Phoenics能導入CAD的STL文件的功能不錯，建模很方便，在風的參數設置上也有很多的設置，風速，風向，參考高度，指數或對數風力梯度。網格方面Phoenics會自動劃分一些網格，如需更高精度，可以自己劃分網格。迭代的速度感覺還挺快，有計算窗口，可以實時監視計算過程。后處理功能也不錯。以上是我第一次使牡母芯酰大家有什么見解，可以一起交流一下。
