一. 產品概述
    建筑通風Vent2014是一款為建筑規劃布局和建筑空間劃分提供風環境優化設計的分析工具，軟件構建于AutoCAD平臺，集成了建模、網格劃分、流場分析和結果瀏覽等功能于一體。軟件操作簡單，極易上手，特別針對綠色建筑室內外風環境分析的要求量身定做，把深奧復雜的計算流體力學（CFD）用淺顯易用的可視化方式予以展現。

二. 開發背景
隨著我國經濟的迅猛發展，居民的生活品質大大提高，人們生活和工作的空間環境受到了前所未有的重視，建筑室內外風環境模擬分析已經成為建筑布局和規劃中的重要內容之一。國家頒布的綠色建筑評價標準，以及地方公布的與綠色建筑相關的各種標準規范中，都要求建筑規劃布局應營造良好的風環境，保證舒適的室外活動空間和室內良好的自然通風條件。對建筑物周圍人行區的風速和風速放大系數更是提出了量化要求，對室內風環境忠求有利于自然通風。因此，建筑設計行業迫切需要一款針對建筑風環境的模擬分析軟件，輔助完成綠色建筑設計。
    建筑通風的模擬計算是計算流體力學CFD的一種應用，CFD數學物理方法極其復雜，相關的軟件通常也非常深奧，一般的設計師難以駕馭。綠建斯維爾建筑通風Vent軟件針對建筑室內外風環境的特點，對CFD很多參數進行了固化，大大簡化了操作流程，降低了使用門檻，使得普通設計師都可以快速掌握軟件的應用。

三. 技術特點：
在AutoCAD下統一集成建模、計算和結果瀏覽
與本公司的綠色怪系列軟件的模型兼容，實現“一模多算”
室外風環境的模擬成果自動作為室內風環境的模擬條件，無縫銜接
輸出直接體現綠建指標的成果圖
自動確定分析范圍并自動劃分計算網格
極其易用，零學習成本，可無師自通

四. 軟件功梗
模型處理
提供室外總圖建筑和遮擋物三維建模，也可直接使用建筑日照分析軟件的模型。
CFD設置
自動根據建筑通風的特性固化CFD參數，并自動確定計算范圍；
流場分析
包括室外和室內風場的模擬分析，提供粗略、中等和精細3個等溝募撲惴治觶自動劃分計算網格，不同的分析階段可選不同的精度策略；
結果瀏覽
快速提供風速場、風壓場的分析圖，支持矢量圖、點云圖、線框網格圖、偽彩渲染圖多種表現形式。

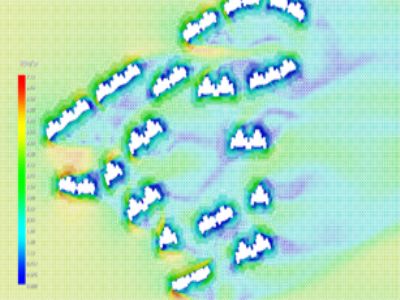

1.5m風速放大系數云圖

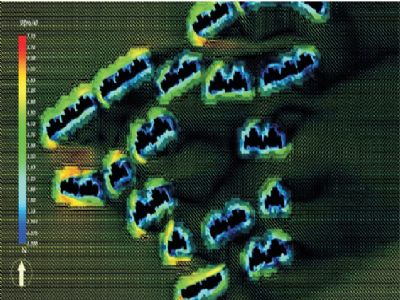

1.5m風速矢量圖

1.5m風速線框網格圖

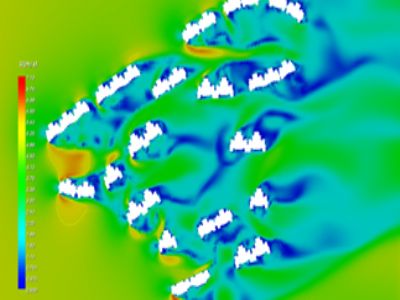

1.5m風速云圖

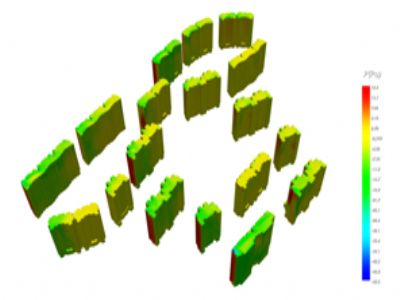

建筑表面風壓云圖

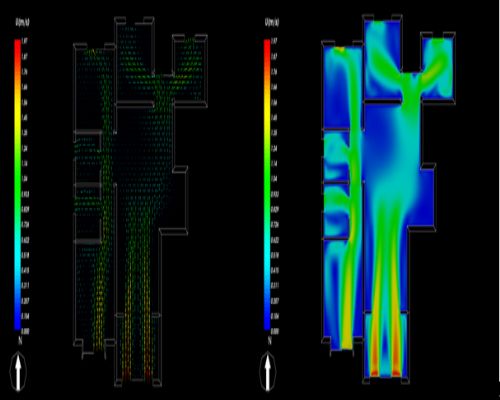

                室內風速矢量圖                             室內風速云圖

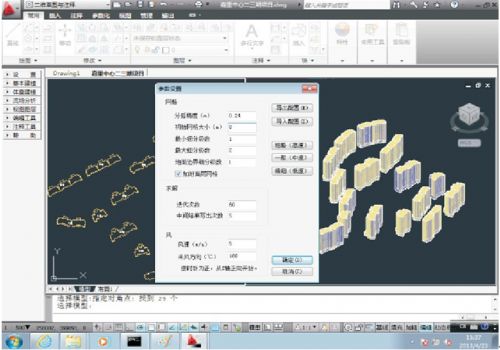

室外通風軟件界面和參數設置
