【綠建之窗導讀】：該軟件對應Windows界面，全中文菜單、集熱島、城市及建筑風環境、自然通風、污染物擴散、建筑空調、超高層建筑風荷載、風害評估等功能于一體，并提供了BIM，GIS，IFC等豐富接口和人體、家具、風口、植被、水體等多種建筑領域常見的模塊庫，讓您的CFD模擬工作效率產生劃時代的提速、也讓您的咨詢方案更具說服力和高品質。下面綠建之窗就該款軟件的初步操作流程做簡要說明，方便使用者參考。

步驟一：安裝前基本設置

說明：

解密程序：Sentinel System Driver Installer 7.5.1

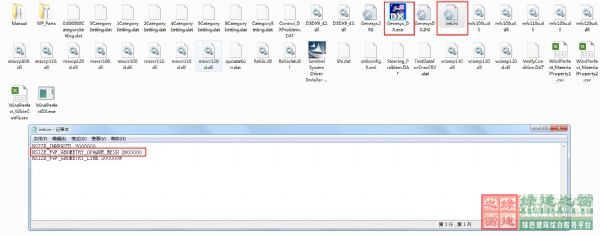

系統文件設置：打開init.ini文件，電腦內存是8G的，修改NSIZE_FVF_GEOMETRY_OPAQUE_MESH 4000000、內存是4G的，修改NSIZE_FVF_GEOMETRY_OPAQUE_MESH 2000000。

打開主程序文件：Genesys_DX.exe。

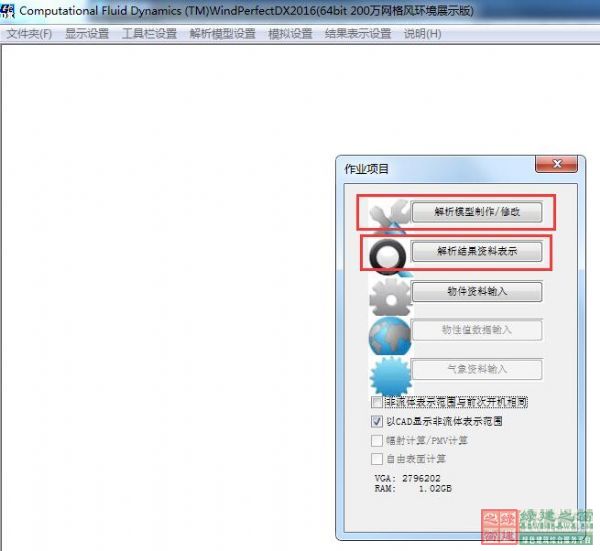

步驟二：（1）選擇“解析模型制作/修改”，新建一個模式，或者倒入一個模型。

  （2）選擇“解析結果資料表示”：導入項目計算結果后的解析工作

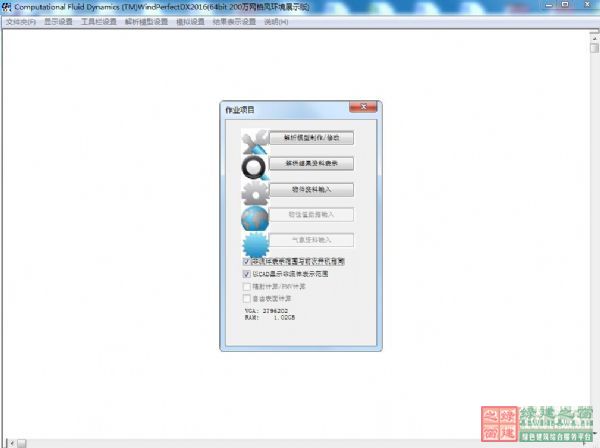

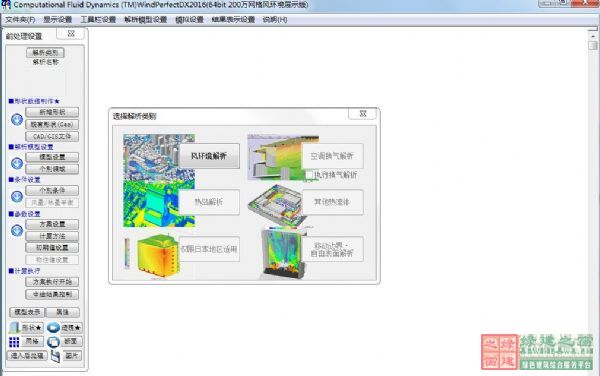

步驟三：程序默認打開頁面

步驟四：

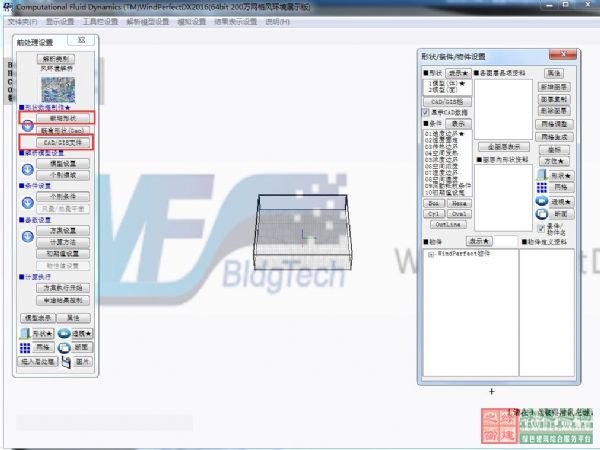

Windperfextdx前處理的面板顯示，如面板所示，包含4個基本操作步驟，在第一操作步驟里，可以選擇新增，或者導入模型。

步驟五：

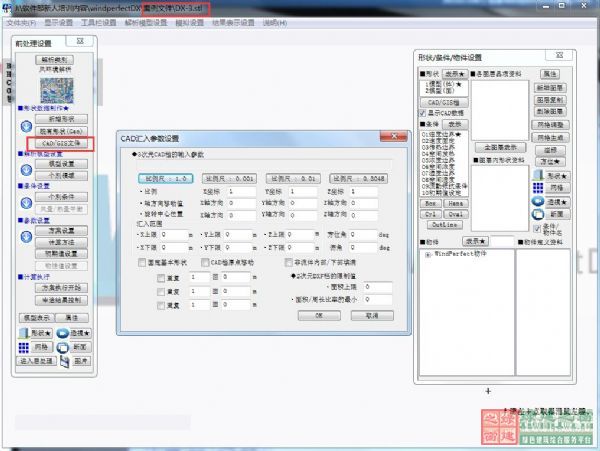

軟 很智能，可以兼容SketchUp模型、CAD模型、revit模型。只需點擊“CAD/GIS文件”，選擇模型文件即可，本例模型文件名“DX-3.stl”。

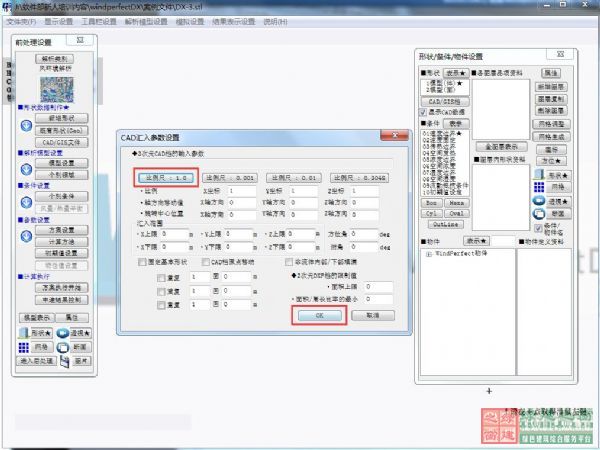

軟件智能表現：提供4種不同比例尺，分別是以米為單位，以毫米為單位，以厘米為單位，以英尺為單位。

步驟六：

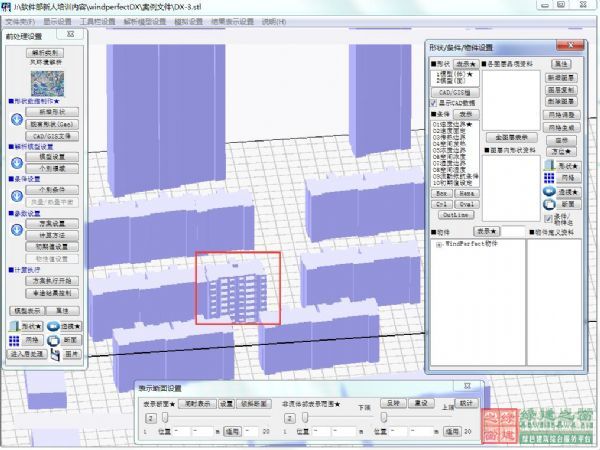

在“顯示設置”;的“物件數量統計表示”進行勾選，將背景試用版水印去除。

該案例以綠建之窗一個綠建咨詢項目為案例，該建筑群中的一棟建筑需要進行室內外通風模擬。

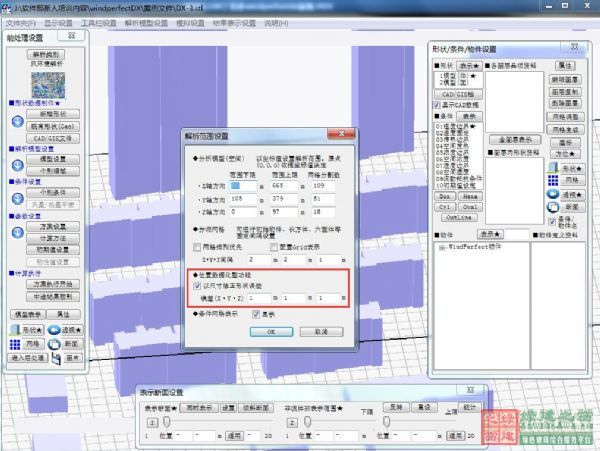

步驟七：進行模型設置：點擊“解析模型設置”中的“以尺寸修正形狀誤差”，檢查模型是否有誤。

步驟八：

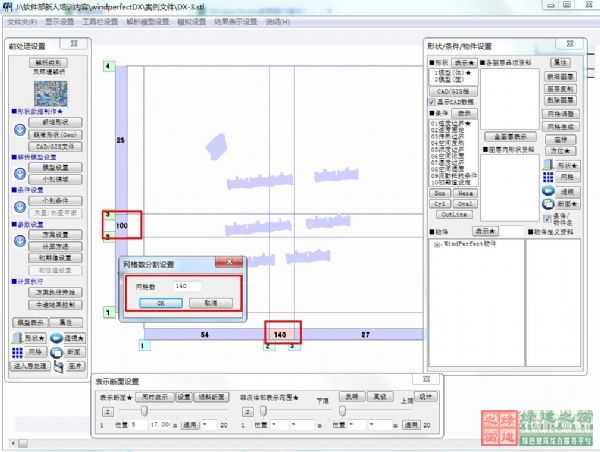

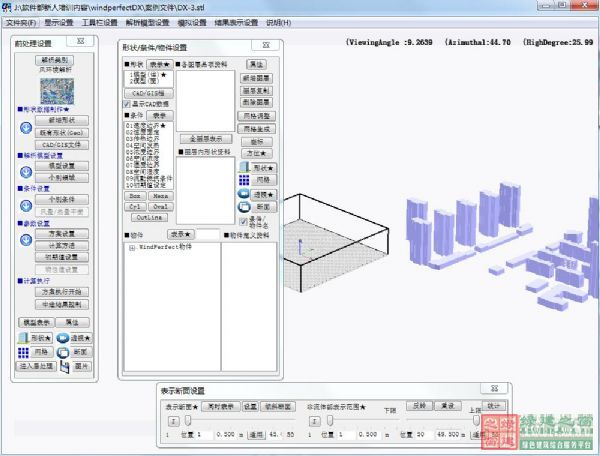

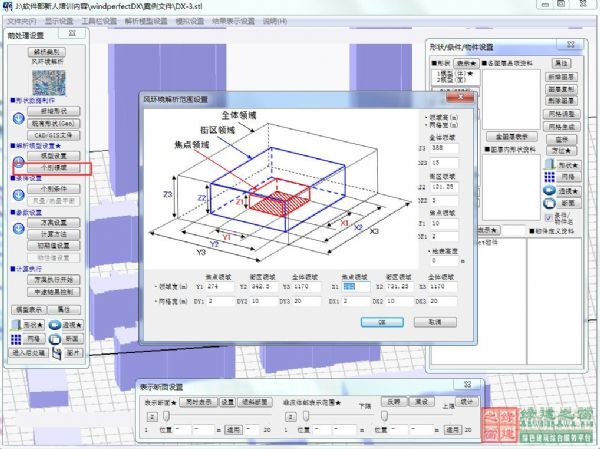

（1）對項目進行自動劃分網格設置：焦點領域:新建建筑本體范圍；街區領域:項目建筑周邊并對項目主體有直接影響關系的建筑群范圍；全體領域:整個風場范圍，在綠色建筑標準規范中為建筑紅線范圍。場地要求，人行道1.5米范圍內風速<5米/秒，建筑物前后風壓差不能大于2MPa，風速放大系數不能大于2等等。CFD流程力學里對風場范圍也有所規定。

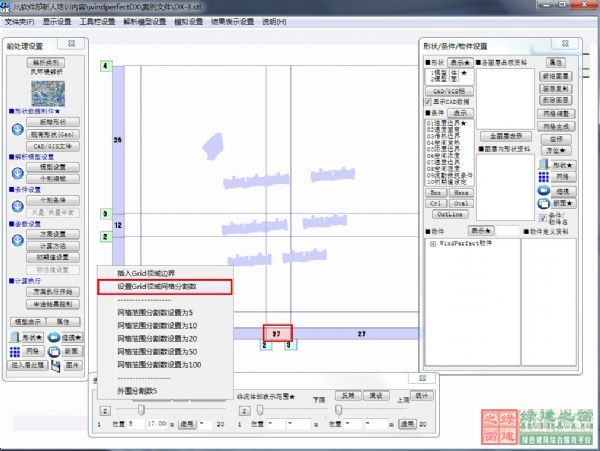

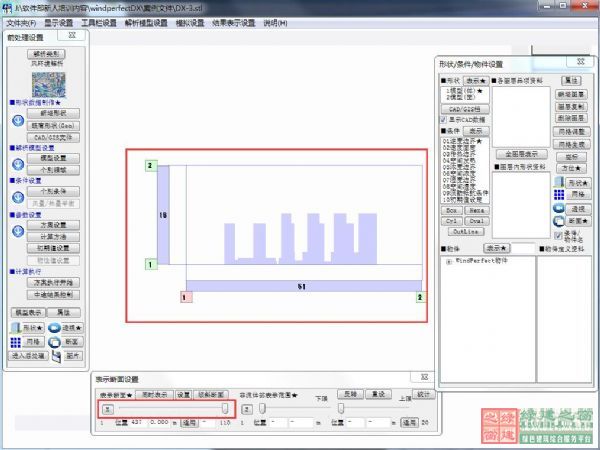

（2）設置斷面：擴大風場范圍，確定X、Y、Z的范圍。

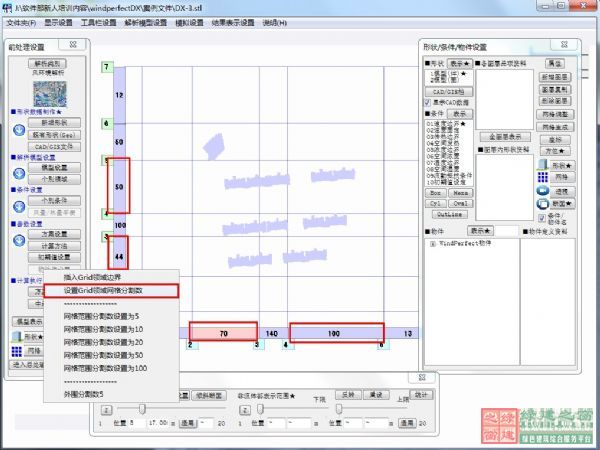

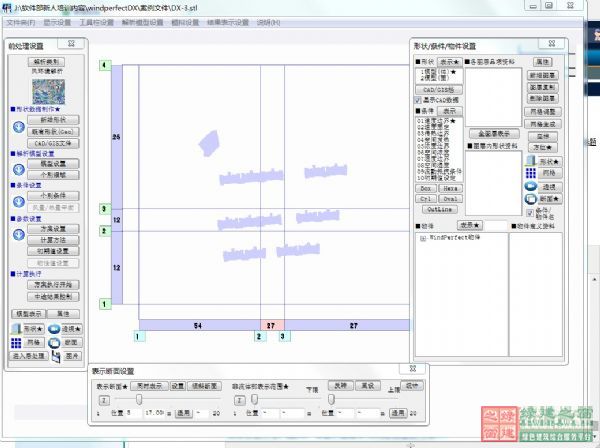

（3）對目標建筑劃分網格

（4）對目標建筑進行網格劃分

（5）如果要進行室內通風，綠建之窗建議將網格數量適當增大。

（6）焦點領域網格劃分

（7）街區領域網格劃分

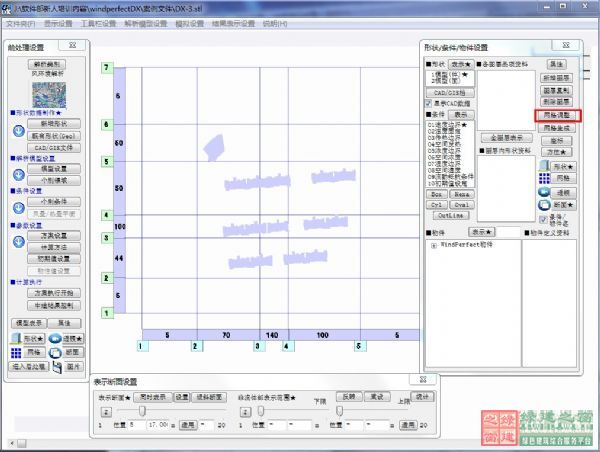

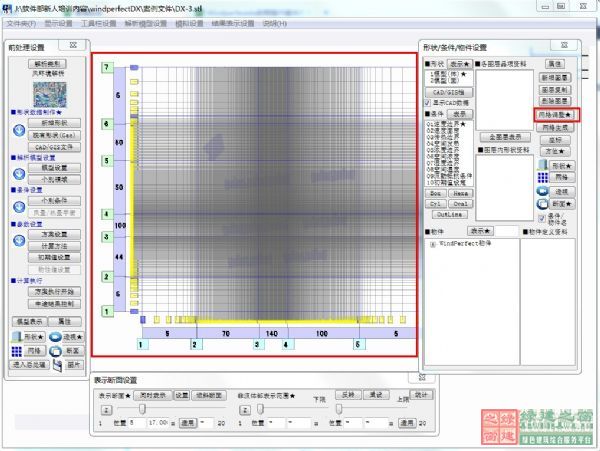

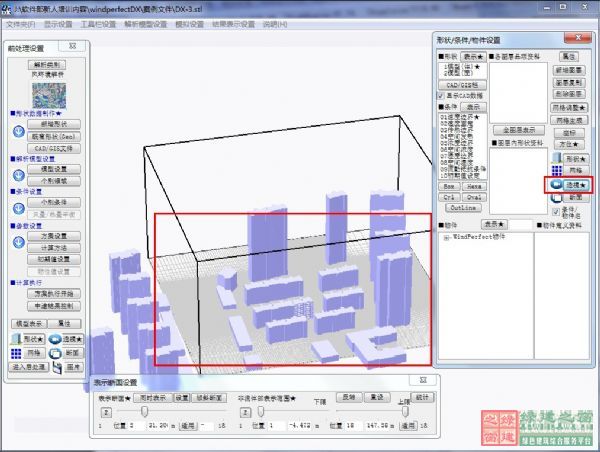

（8）點擊右側工具條“形狀/條件/物件設置”中的“網格調整”可以看見整個區域的網格劃分。然后點擊“生成網格”。

（9）點擊“透視圖”，返回三維模型視角。

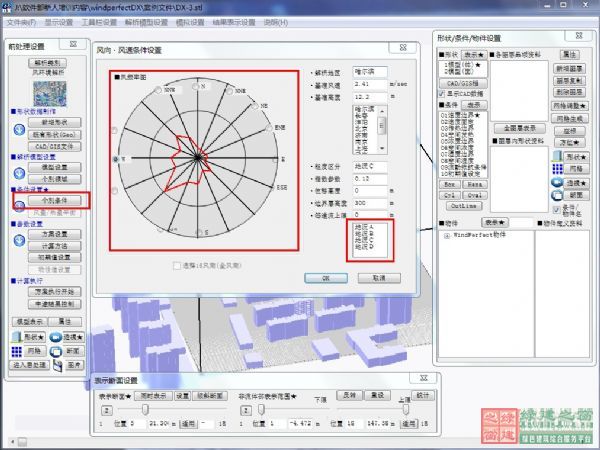

步驟九：點擊條件設置中的“個別條件”，對場地進行“風向、風速條件設置”

步驟十：

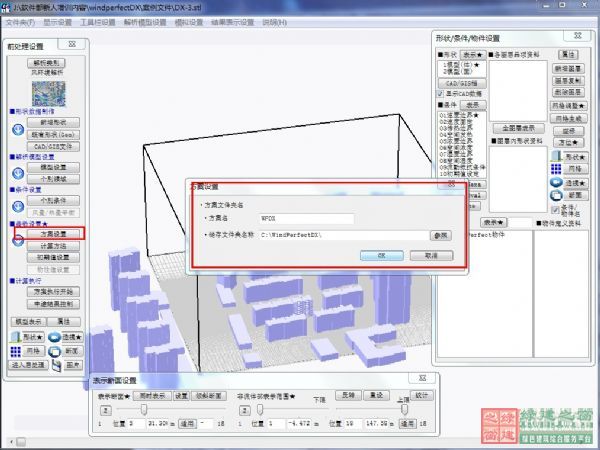

（1）方案設置

（2）計算功能

在“計算方案”中解析類別顯示軟件可以實現g功能包括“風環境解析”、“熱島解析”、“空調換氣解析”等，綠建之窗建議用戶在延續計算欄目，設置好路徑，方便模擬運算過程中臨時保存。

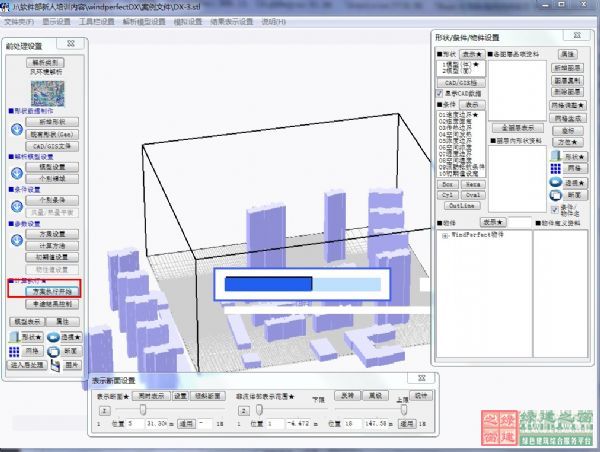

步驟十一：方案執行開始

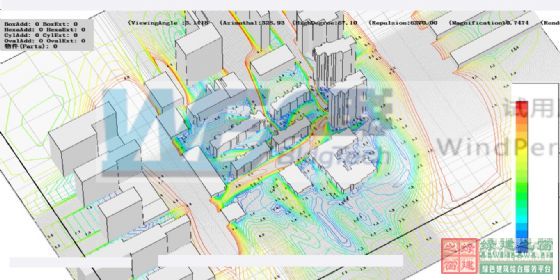

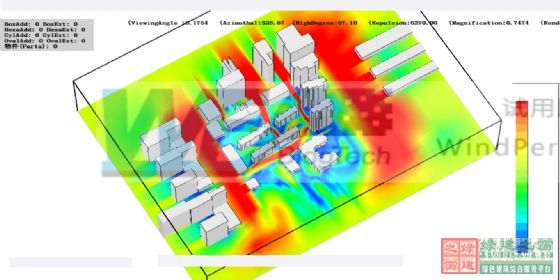

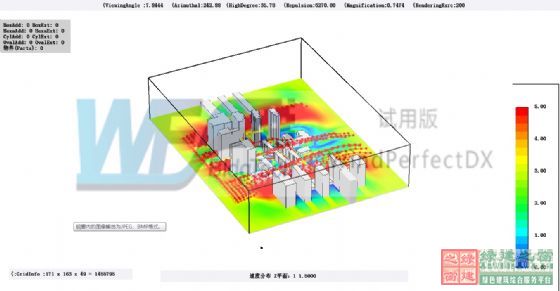

效果圖：
