綠建講堂

當前位置：首頁 > 綠建知識 > 綠建講堂

【綠建講堂】綠色建筑點睛之材——真空玻璃（2015年1月20日綠建之窗微信群第二十二期講座）

時間：2015-01-21 23:37:46 作者：GBWindows 來源：原創文章閱讀：3212

內容摘要：【主講人】：郭佳鑫【特邀嘉賓】：中國建筑結構協會塑料門窗委員會易主任【講座導讀】：本期【綠建大講堂】由郭佳鑫女士與大家分享綠色建筑點睛之材——真空玻璃。內容從真空玻璃的發展歷史、優勢分析、應用等方面，深入分析和闡述了真空玻璃作為新型的綠色建材的廣闊應用前景。【微信講堂——實錄】......

【主講人】：郭佳鑫

【特邀嘉賓】：中國建筑結構協會塑料門窗委員會易主任

【講座導讀】：本期【綠建大講堂】由郭佳鑫女士與大家分享綠色建筑點睛之材——真空玻璃。內容從真空玻璃的發展歷史、優勢分析、應用等方面，深入分析和闡述了真空玻璃作為新型的綠色建材的廣闊應用前景。

【微信講堂——實錄】

第一部分：真空玻璃介紹

一、真空玻璃的起源、概念

100多年前，首次出現真空玻璃這一概念。直至上世紀九十年代，第一塊真空玻璃由北京新立基真空玻璃技術有限公司、現任董事兼技術總監唐健正教授在悉尼大學研發、最終誕生。而九十年代中期日本板硝子公司收購此項專利，真空玻璃才正式走向工業化。1998年唐健正教授回國，建立北京新立基的前身——值盒鋁⒒，從而開創了中國真空玻璃產業化的道路。因此可見，中國真空玻璃技術是領先于歐美、領先于世界的。

【綠建講堂】綠色建筑_點睛之材——真空玻璃（2015年1月20日綠建之窗微信群第二十二期講座）

圖1真空玻璃結構

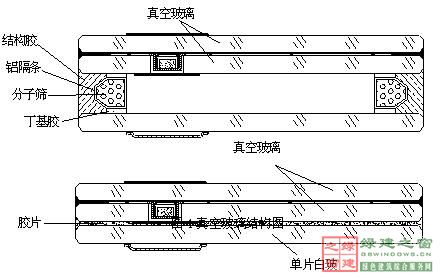

圖2 復合真空玻璃

圖1是真空玻璃結構示意圖。真空玻璃由兩塊平板玻璃構成，玻璃板之間用高度為0.1-0.2毫米的支撐物隔開，其中一片玻璃留有抽氣孔，然后四周使用玻璃焊料將兩片玻璃封接起來，真空玻璃排氣后用金屬片將抽氣孔封住后形成真空腔體t圖2是復合真空玻璃示意圖。真空玻璃也可以與中空或者夾膠玻璃復合，成為復合真空玻璃。

二、真空玻璃的6大性能優勢

1.保溫隔熱。

真空玻璃能更好的隔熱、保溫。源于熱量的傳播主要有三種形式：輻射、傳導和對流，真空玻璃可以把熱傳導幾乎給隔絕，杜絕真空腔體的內部對流，熱輻射可以通過LOW-E給解決。真空玻璃與中空玻璃的傳熱機理不同，真空玻璃中心部位傳熱由輻射傳熱、支撐物傳熱及殘余氣體傳熱三部分組成，而中空玻璃則由氣體傳熱（包括傳導和對流）和輻射傳熱組成。真空玻璃由于內部殘余氣體極少，有效降低了中空玻璃傳熱中的氣體傳熱；輻射傳熱通過選用優質的LOW-E玻璃來降低；與此同時，采用具有專利技術的支撐物來保證極低的支撐物傳熱，從而使真空玻璃具有極低的傳熱系數（U值）。

真空玻璃和中空玻璃都要減少輻射傳熱，可以選擇并采用鍍有低輻射膜的玻璃，真空玻璃的真空層可達到10-2 pa，有效阻止了熱傳導。

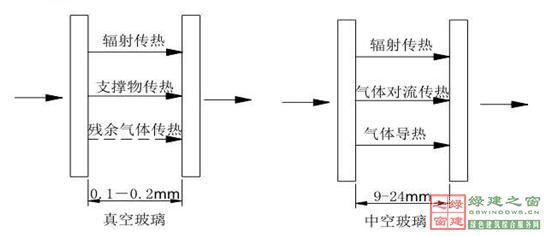

圖3真空玻璃與中空玻璃的保溫隔熱

圖4 真空和中空下傳熱系數

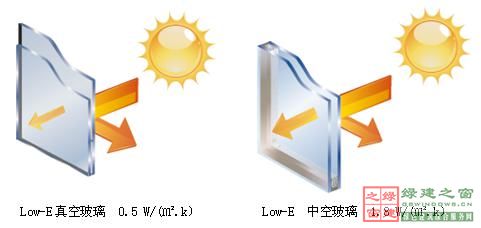

圖4是真空和中空下傳熱系數（K值、U值）的對比，單真空便能做到0.5，單LOW-E中空是1.8。傳熱系數（K值）：當室內外溫差為1K（開爾文，相當于1度）時，單位時間通過1m2面積玻璃從室內空氣到p外空氣傳遞的熱量。我國法定計量單位為W/(㎡.k）。中國和歐洲稱為K值，美國稱為u值。一般指在沒有太陽輻射條件下的冬季傳熱系數。

2.隔聲降噪。

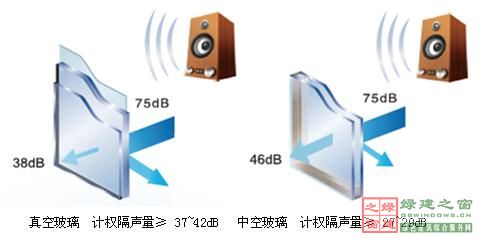

圖5真空、中空玻璃計權隔聲量

圖5是真空、中空玻璃計權隔聲量對比。真空玻璃的真空層可有效阻隔聲音的傳遞，單真空玻璃的計權隔聲量達到37分貝，最高可達42分貝，遠優于中空玻璃27分貝的指標。比如北京三、四環等主干道的噪音大概在75dB左右，而計權隔聲量相當于可以隔絕的噪音的平均值。由于人耳朵的敏感程度，噪音每差5分貝，感覺好像要相差3~4倍，使用真空玻璃后室內噪音是在20－40 分貝，相當于安靜圖書館。

關于室內的噪音真實情況是這樣的：

0 －20 分貝，相當于很靜、幾乎感覺不到的程度（現實生活中并不存在）；

20－40 分貝，相當于安靜、猶如輕聲絮語的圖書館；

40－60分貝，屬于一般的室內環境；

60－70 分貝，是吵鬧、有損神經的環境。

由于人耳朵的敏感程度，噪音每差5分貝，感覺好像要相差3~4倍的樣子。真空玻璃卻能為您提供猶如圖書館一樣的安靜的環境。

3.防結露。

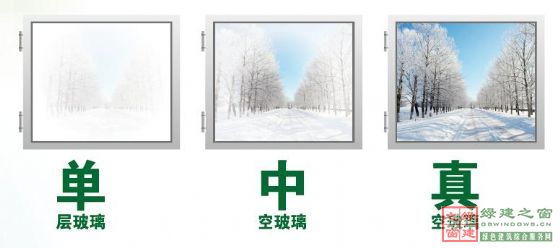

圖6是真空、中空及普通玻璃結露情況對比。在相對濕度為65%、室內溫度為20℃時，室外溫度/到-35℃以下時，真空玻璃才會結露，而LOW-E中空玻璃在室外-5℃左右便會結露。應用真空玻璃后，冬天即使在寒冷的東北、西北也不會有結露（即上霜、有哈氣）的現象。

圖6真空、中空及普通玻璃結露情況

4.結構輕薄。

圖7是展示出真空玻璃具有輕而薄的特點，目前真空玻璃可以說是最輕薄的一種玻璃。真空玻璃只需要2片玻璃就可以達到較低的U值，如U值=0.6 W/(m2.k)，而中空玻璃需要采用三玻兩腔，2-3片Low-E玻璃，并且充填惰性氣體才可達到0.8 W/(m2.k) 。（還有厚重的結構膠）。任何東西橫向比較一定是在同等性能下進行比較，在u值差不多情況下進行比較重量，單片真空玻璃優質能k到0.6左右每平米的重量只有25克。而中空玻璃U值要做到0.8，重量已經達到40kg了，比真空玻璃的重量高出很多。

圖7

5.真空玻璃使用壽命長。全玻璃密封，不含有機膠材料，而且加工過程中經過嚴格的高溫真空排氣n在高溫低溫高濕紫外線照射等惡劣環境下，不會產生性能衰減，老化失效等問題。真空層內部放置有吸氣材料，經過嚴格的氣候模擬測試和理論計算，真空壽命在50年以上。由于真空層的作用，LOW-E玻璃的膜層不易被空氣氧化，能更好的保護。

6.真空玻璃應用范圍廣

（1）適用于高原地區，尤其是環境比較惡劣的地方。

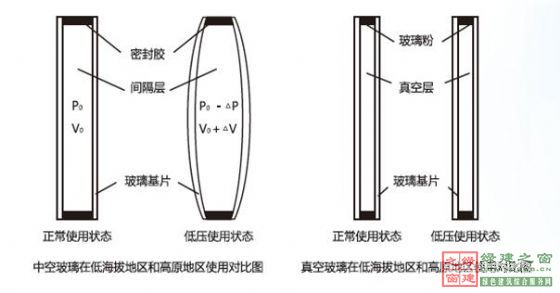

圖8是真空玻璃在高原地區的應用。高原地區的氣壓通常低于0.85個氣壓，而在平原地區生產的中空玻璃極易產生脹裂導致失效，然而真空玻璃內部氣壓低于零，由于壓差小可以降低真空玻璃表面的壓力，提高安全性。真空玻應用于建筑物的各個位置都能保持其優異的性能（U值）不變，包括立面、斜面及屋頂。

圖8真空玻璃在高原的應用

（2）各角度U值不變，適用于采光頂。中空玻璃平放時因氣體對流加大將導致性能（U值）增大，而真空玻璃應用于建筑物的各個位置都能保持其優異的性能（U值）不變，包括立面、斜面及屋頂。詳見圖9表中數據。真空玻璃用在采光頂上U值不會改變，而中空玻璃用到采光頂則會因玻璃的自重而使U值增大約50%，因此，我們真空玻璃也非常適用于高原及平原地區的采光頂使用。

圖9

三、真空玻璃的節能效果

1.公建節能減排比較

案例1：北京地區天恒大廈項目---使用真空玻璃

圖10 天恒大廈項目數據

項目基本情況：

總占地面積3693㎡，總建筑面積56000㎡；

真空玻璃門窗和幕墻面積合計7980㎡；

真空玻璃傳U值為0.6W/(㎡K)，

Low-E中空玻璃U值為1.8W/(㎡K)，

普通平板玻璃U值為5.7W/(㎡K)

使用真空玻璃后的天恒大廈模擬計算結果：每年節約了59.6萬度電，60萬人民幣。詳見圖10表中數據。

案例2 北京某住宅小區-----使用真空玻璃后

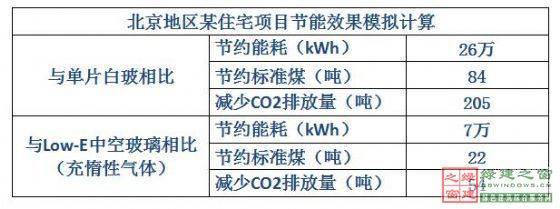

圖11 住宅小區數據

項目基本情況：

2單元4戶結構，

總建筑空調面積3678m2，地上10層，

玻璃窗總面積1183m2，

真空玻璃U值為0.6W/(m2稫)，

Low-E中空玻璃U值為1.8W/(m2稫)，

普通平板玻璃U值為5.7W/(㎡K)。

這么一棟小小的建筑樓，每年就可節約約26萬千萬時的能源（轉化電能約是9萬度電）。

全北京節能減排效果預計（數據詳見圖12表中數據）

圖12

北京市民用建筑總面積約7億平方米，對應玻璃窗(玻璃幕墻)總面積約2億平方米m2。（注釋：節能計算采用由新立基公司研究開發的“冬夏季累計評價法”，即根據門f熱工環境特點和規律，在分析國外評價方法原理的基礎上，把冬季和夏季門窗的逐時得熱進行累計，得到長期的熱工性能評價公式。）

四．真空玻璃的關鍵技術

1.真空玻璃的質量控制

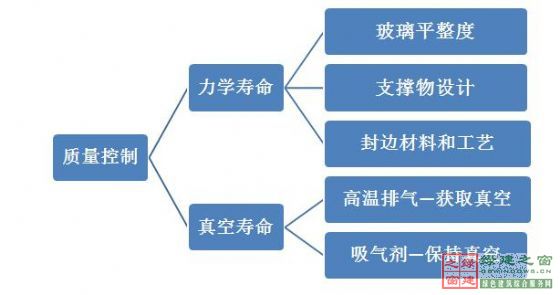

真空玻璃質量控制主要包括力學壽p和真空壽命兩個方面，力學壽命---主要由極高的玻璃平整度，專業的支撐物設計以及精選的封邊材料和特殊的制作工藝來保證。

圖13

2.真空玻璃壽命控制

真空玻璃理論設計壽命為50年，通過以下手段來實現：

2.1關鍵材料密封材料、支撐物均為無機材料。

2.1工藝過程經過高溫烘烤排氣，排氣充分。

2.3內部有有效的、足量的吸氣材料，確保高溫和紫外線照射下釋放的微量氣體被吸收。

2.4Low-e膜在真空層內，得到很好的保護，不宜氧化和失效。

2.5片片嚴格檢驗，行業標準指定檢驗儀器（新立基公司專利），保證s量。

真空玻璃為無機材料密封，不含有機物材料，在采用合格工藝的條件下加工時經過嚴格的高溫真空排氣，在高溫、低溫、高濕、紫外線照射等惡劣環境下，不會產生性s衰減、老化失效等問題。內部有有效的、足量的吸氣材料，確保高溫和紫外線照射下釋放的微量氣體被吸收。真空玻璃中的Low-E層位于真空層內部，鑒于真空玻璃內部的高真空度，可以起到保護Low-E膜的作用，也就可以更持久的保證真空玻璃的低U值，提高產品壽命。另外，在真空中空s合結構中，即使中空玻璃失效，也不會對U值產生大的影響。

圖14

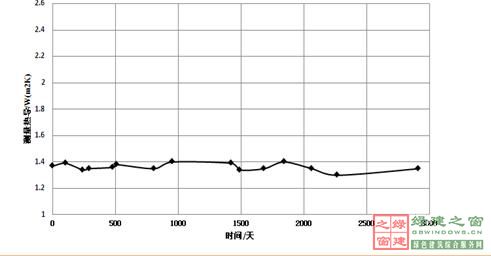

圖14為真空玻璃在北京地區經過室外自然條件下近3000天真空壽命實際跟蹤檢測結果數據。跟蹤測試表明，真空玻璃樣品熱導;化較小，在5%范圍內波動。

3.第三方測試（數據如圖15表所示）

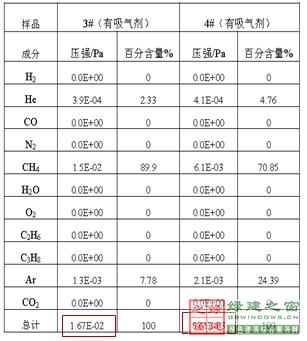

新立基真空玻璃經意大利著名吸氣劑生產商賽斯集團實驗室測試，測試結果表明，內部真空度可達到10-2Pa以下，氣體導熱可以忽略不計。

經過國家建筑材料檢驗認證中心檢測，通過了紫外線輻照、高溫高濕、氣候循環等耐久性測試。

圖15

4.力學壽命及安全性

力學方面，真空玻璃強度超越了日本，可以批量生產半鋼化真空玻璃，鋼化已研制成功，并開始投入使用。

關鍵材料支撐物確保力學壽命。支撐物材料、形狀和間距設計是經過嚴格的理論計算和大量測試及實際應用檢驗，。

獨有的專利封口技術，平封口技術，不但安全系數高而且更加美觀。

5.質量保證

真空玻璃的壽命主要包括在真空玻璃的真空壽命和力學壽命。

真空壽命：需要工藝來保證，前面已經詳細介紹。需要指出的是，正規廠家生產的真空玻璃在出廠之前每一片都需經過嚴格的檢測，對于一些粗制濫造的真空玻璃需要進行嚴格監管，如產品不用高<排氣在使用過程中不能保證真空度，不用吸氣劑，甚至用假吸氣劑的情況一定要杜絕，以保證真空玻璃在行業內的口碑。

力學壽命：一方面要有科學和嚴格的產品設計和生<工藝，制造半鋼化真空玻璃和鋼化真空玻璃以提高力學強度；另一方面可使用復合中空或夾膠的方式提高安全性。

第二部分：真空玻璃的應用

一．真空玻璃的應用概要

1.應用領域

圖16是真空玻璃應用領域。真空玻璃應用在生產生活的各個領域，其中包括建筑業，交通運輸業，輕工業，新能源行業，綠色農業以及新能源業等方面。

圖16 真空玻璃應用領域

2.綠色建筑領域應用

圖17 真空玻璃綠色建筑領域應用

圖17是真空玻璃在綠色建筑領域應用。隨著全球建筑節能熱潮的掀起，一些新型的節能建筑設計，如 “主動房(Active House)”、“產能房(Energy Plus House)”、“零能耗建筑(Zero Energy Consumption Buildings)”、“被動房(Passive House)”等綠色建筑不斷涌現。這些建筑設計集成了各種節能原理和技術，力求最大限度節約資源并充芾用太陽能、風能等可再生能源，創造節能、環保、舒適的居住環境。

不管是哪種綠色建筑，首先起碼是低能耗的，其圍護結構必需具備優良的保溫隔熱性能，而門窗是建筑物的開口部，其性能是重中之重。合理的選擇玻璃遮陽性能，盡可能降低玻璃U值，并選擇優質框材，是決定門窗性能的關鍵，能夠大幅度降低建筑能耗。

3.真空玻璃在被動房中的應用

被動房是指在保證舒適的室內"境，如室內溫度全年處于20-26℃、室內CO2含量不大于1000ppm等的前提下，通過構造最佳的建筑維護結構，提高建筑物的保溫隔熱性能和氣密性，在合理利用太陽輻射得熱、室內非供暖熱泵得熱、在有高效熱（冷）回收裝置的新風系統、遮陽設施等的條件下，使建筑物對采暖和制冷的能源需求降到最低，最大限度的降低建筑物對主動式機械采暖和制冷設施的依賴或完全取消這類設施。

被動房外窗要求床ＡУ奶陽能總透射比g≥0.35、玻璃選擇性系數S（即光熱比）≥1.25、傳熱系數U≤0.8 W/(m2K)。我國幅員遼闊，覆蓋多個氣候區，不同地區的被動房應根據具體的氣候條件，對各個參數進行調整。

被動房玻璃的兩種選擇：能滿足被動房要求的玻璃產品主要有真空玻璃和三玻兩腔中空玻璃兩種。中空玻璃產品應用比較早，技術上也相對比較成熟，通過選用優質Low-E玻璃并使用2-3層Low-E玻璃，加厚中空層厚度和充氬氣等方式降低U值，而真空玻璃則通過使用1片Low-E玻璃的基本的配置就能達到更低的U值。

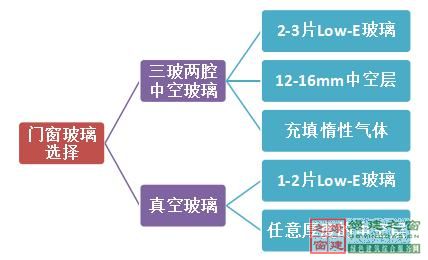

圖18門窗玻璃選擇對比

三玻兩腔中空玻璃：

雖然三玻兩腔中空玻璃在U值上也可以滿足被動房要求，但是它有三個難以克服的弱點。

一是三玻兩腔中空玻璃采用2-3片Low-E玻璃，使可見光透過率大大降低，嚴重影響室內的采光。一方面使人感覺壓抑，另一方面也增加照明能耗。

二是采用12-16mm的中空層并且填充氬氣，三玻兩腔i空玻璃厚度約為43mm，遠大于真空玻璃的10mm，從實際的工程項目中也可以看到，三玻兩腔中空玻璃的窗戶和門都比較厚重，開關都不方便。

三雖然已是頂級配置，但U值仍很難高于真空玻璃。

真空玻璃U值最低：真空玻璃只使用一片Low-E玻璃即可以做到相比三玻兩腔中空玻璃更低的U值，而且，可見光透過率和遮陽系數可以通過選用不同的Low-E玻璃進行調節。如果選用兩片Low-Ed璃制作真空玻璃則U值更低。

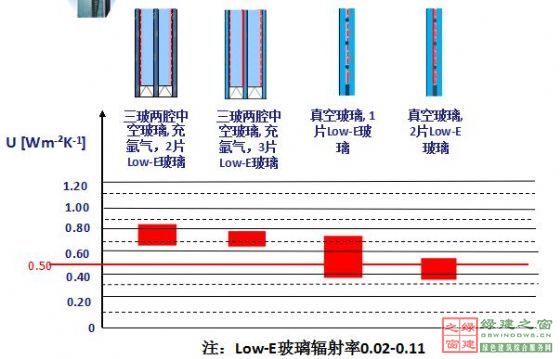

圖19 真空玻璃的U值最低

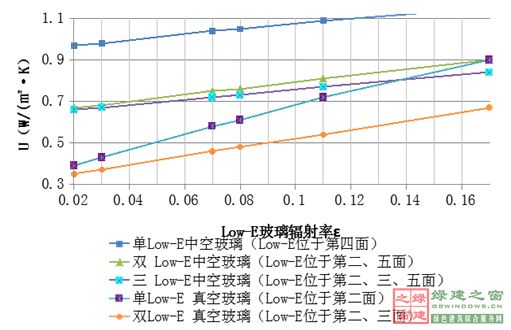

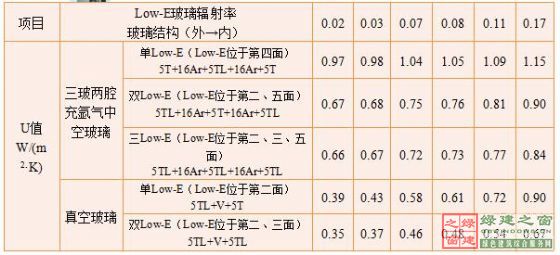

圖20 三玻兩腔中空玻璃和真空玻璃U值隨Low-E玻璃輻射率的變化

Low-E玻璃輻射率的降低對中空玻璃U值的影響不明顯，但可以極大程度的改善真空玻m的U值。如上圖中所示，隨著Low-E玻璃輻射率由0.17降低到0.02，單Low-E三玻兩腔充氬氣中空玻璃的U值從1.15W/(m2稫)降低到0.97W/(m2稫)，降低了16%；單Low-E真空玻璃U值從0.90W/(m2稫)降低到0.39W/(m2稫)，降低了57%。

Low-E玻璃輻射率的降低，基本上對應著Low-E玻璃從在線到離線，再從離線的單銀、雙銀到三銀的演變。我們可以預想，隨著Low-E玻璃性能的不斷提高，真空玻璃的U值可以進一步的降低。

圖21 中空和真空U值曲線變化圖

二、真空玻璃應用案例

1.秦皇島“在水一方”項目。

圖22是秦皇島“在一方”項目。該項目是中德兩國雙邊合作，由中國住建部與德國能源署共同實施的中國首個國家級技術項目之一，可能會成為中國建筑節能領域的新一代標準。“在水一方”被動房項目各項節能指標均高于目前國內的節能標準，要求門窗傳熱系數K值小于1W/(㎡稫) 。該項目采用的玻璃的產品是復合真空玻璃，所用玻璃的太陽能總透射比和光熱比可以通過選擇不同的Low-E玻璃來調節。

該項目由住建著力推廣，國內首個獲得德國能源署認證的被動房，其中有一棟樓使用新立基的真空玻璃。現在國家住建部在著力推廣被動房，窗戶部分很重要，因為冬季要通過陽光來取暖，夏季又要遮陽。目前來說，滿足被動房整窗要求的低U值：解決方案之一是選用國外進口的、比較重并且價格昂貴的窗戶，方案二要么選用比較昂貴的鋁包木窗。無論選擇那個方案同等條件比較下，真空玻璃可以說是最經濟的達到被動房要求的窗用玻璃。

圖22 秦皇島“在水一方”項目

2.Sobek主動房項目——世界首個應用真空玻璃的主動房

目前，國內國際一些設計師已經開始把真空玻璃設計在主動房建筑當中。例如，德國斯圖加特大學教授，建筑結構設計研究院院長，世界著名建筑設計師W Sobek博士在主動房項目中采用真空玻璃。該項目建設地坐落在斯圖加市20世紀20年代完成的WeissenhofSiedlung建筑群中心，在歐洲現代建筑史上很有紀念意義的“白院聚落 ”建筑博覽會。

圖23是SOBEK主動房建筑。項目于2014年建成，該項目100%可循環利用的節能房通過光伏板發電，不僅可以滿足項目自身用電，還可&周邊社區的供電。采用大尺寸復合真空玻璃，傳熱系數為0.46W/（㎡ K），是世界首個真空玻璃主動房。其中窗體部分全部采用新立基公司的真空玻璃。SOBEK在德國非常有名，德國總理也參與該項目的開幕式。歐洲很多著名的設&師都參與該地區房產的建筑設計，他們喜歡使用新建筑材料、新建筑方法為現代城市居民設計生活設施。

圖23 SOBEK主動房建筑

3.北京清華大學超低能耗示范樓——中國首個應用真空玻璃的低能耗示范樓

圖24是北京清華大學超低能耗示范樓。該項目2004年建成，南立面冬季晚上耗熱比單片玻璃減少83%，比普通中空玻璃減少70%。西立面節能效果更明顯，耗熱比單片玻璃減少85%，比普通中空玻璃減少74%。

圖24 北京清華大學超低能耗示范樓

4.海淀展覽館——世界首個半鋼化真空玻璃項目

圖25是海淀圖書館。項目于2011年建成，由展示中心和會議中心組成，為節能環保低能耗示范建筑。外圍護結構及采光頂均采用半鋼化真空玻璃，共使用真空玻璃超過6000㎡。

圖25海淀圖書館

5.鄭州圖書館

圖26是鄭州圖書館。該項目于2011年建成，被列為全國建筑節能圖書館示范單位，采用10,000㎡真空玻璃幕墻和采光頂。經計算，比使用中空玻璃每年可節電43萬度，節約資金近30萬元。真空玻璃的計權隔聲量達40分貝，為讀者營造安靜舒適的閱讀環境。

圖26 鄭州圖書館

6.長沙濱江文化園——世界首=真空玻璃建筑群

圖27是長沙濱江文化園。2011年建成，世界第一個真空玻璃建筑群，由圖書館、博物館和音樂廳三個不同功能的建筑組成，使用真空玻璃超過12,000㎡，最大尺寸超過3.5x1.5m。

圖27 長沙濱江文化園

7.青島大榮世紀綜合樓——按照被動式要求建造的公建項目

項目于2013 建成，應用真空玻璃約6000㎡，成為世界上應用半鋼化真空玻璃最多的項目。整個建筑沒有傳統的集中供暖系統，依靠自身運轉實現供熱、制冷和恒氧循環功能，室內溫度要求控制在20～26℃，聲音控制在35～45db。玻璃傳熱系數≤0.8W/（㎡ K），計權隔聲量≥40db。

圖28 青島大榮世紀綜合樓

第三部分：綠色建筑門窗的建議

一．建議玻璃門窗及門窗尺寸標準化.建議玻璃及門窗尺

1.從真空玻璃生產工藝角度出發，玻璃尺寸標準化可以保證爐溫穩定，進一步提升產品質量，同時便于批量化生產，提高生產效率，降低生產成本。

2.從門窗業來說，門窗尺寸標準化可以有效的降低制造安裝的人力和物力投入，可以實現及時供貨，縮短建筑建設周期。

二．建議增大洞口尺寸

1.以前由于門窗是建筑保溫的薄弱環節，一般建筑洞口的尺寸受到一定的限制，低U值真空玻璃窗的出現，在保溫和采光舒適性上給建筑師提供了新的解決方案。

2.在整個建筑中，如果使用低U值真空玻璃，增大窗戶洞口的尺寸可以降低整窗U值、保證室內采光，提升居住環境舒適度、節約照明能耗等，但在有些地區也會帶來夜間失熱多奈侍猓所以被動房門窗洞口尺寸要結合當地的氣候條件綜合考慮。

三．建議不同朝向采用不同玻璃選型

由于建筑不同朝向對玻璃透光性和遮陽的要求不同，可以考慮不同朝向選擇不同的玻璃，如北向不需要遮陽，東向、西向和南向是否需要遮陽等，具體應根據當地的氣候和居住要求確定。

Q：真空玻璃能夠鋼化嗎？

A：可以鋼化，真空玻璃目前是可以鋼化的。

Q：真空玻璃是否適合在夏熱冬冷地區推廣？

A：真空玻璃適合在夏熱冬冷地區推廣，真空玻璃完全可以把熱隔離。

Q：真空玻璃能增加遮陽百葉嗎？

A：如果要加百葉的話，可以把真空和中空輕質復合把百葉放在真空玻璃里。

Q：綜合考慮框料的安裝成本等因素成本是怎么樣的呢？

A：關于窗框材料的問題，其實真空玻璃變薄其配型相對來說比較少，同時重量比較低，對五金件的要求不高，所以成本也會相對來說比較低。

Q：支撐物的材質是金屬的嗎？

A：支撐物的材質復合金屬材料的。

Q：支撐物是否會影響真空玻璃的u值？

A：支撐物材本身的傳熱系數基本會占到真空玻璃u值的二分之一，設計主要是減小支撐物與真空玻璃的接觸面積然后盡量放大支撐物之間的距離來減少這部分熱導。

Q：請問最大能做的尺寸是多少呢？

A：玻璃的最大尺寸是2.8mx1.8m。

【新立基】

北京新立基真空玻璃技術有限公司（簡稱新立基）2001年成立，是中國真空玻璃產業的奠基者。

世界真空玻璃發明人唐健正教授于1998年回國成立的青島新立基技術f用有限公司，并建成中國第一條真空玻璃中試線，最終于2001年遷入北京，并于2004年建成中國第一條真空玻璃工業化生產線，2009年研制成功世界第一塊半鋼化真空玻璃和鋼化真空玻璃，2010年在北京技術經濟開發區投資建設真空玻璃產業示范基地和技術中心，其中包括當今世界技術水f最高，產業規模最大的年產50萬平米真空玻璃自動化生產線。

完成的重要研究課題：

國家十二五科技支撐計劃“真空玻璃規模化生產關鍵

技術研究”；

年產50萬㎡真空玻璃自動化生產線開發；

鋼化、半鋼化真空玻璃開發；

建設部科技計劃項目“真空玻璃生產技術與關鍵設備開發

及其應用”。

主導和參與編制的主要標準：

國家行業標準《真空玻璃》（JC/T1079-2008)；

國家行業標準《建筑玻璃應用技術規程》（JGJ113-2009）；

天津地方標準《建筑幕墻工程應用技術規范》

（DB29-221-2013）；

協會標準《被動式低能耗建筑透明部分用玻璃》；

企業標準《半鋼化真空玻璃》等。

【注】講座實錄整理為綠建之窗出品，如需轉載，請注明出處。

聲明：本站所有內容，凡注明來源：綠建之窗”或“本站原創”的文字、圖片等，版權均屬本網所有，其他媒體、網站等如需轉載、轉貼，請注明來源為“綠建之窗”。凡注明"來源：XXX"的內容，為本網轉載自其他媒體，轉載目的是傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責。如有侵權，也請第一時間聯系我們。對不遵守聲明或其他違法、惡意使用本網內容者，本站保留追究其法律責任的權利。管理員QQ： 4993067 32533240，緊急聯系方式：13693161205。
