【綠建講堂】陽光空氣水——3M陽光（綠建之窗微信群2015年第5期講座，總第24期）

時間：2015-01-29 23:43:38 作者：GBWindows 來源：原創文章閱讀：2340

绿建资讯网网址：http://www.gbwindows.org 绿建集成网网址：http://www.gbwindows.net

內容摘要：【主講人】：武洪玲【簡介】：武洪玲——北京英飛鴻科技有限公司節能產品事業部產品經理【講座導讀】：本期【綠建大講堂】由北京英飛鴻科技有限公司節能產品事業部產品經理武洪玲與大家分享美國3M公司的管道式日光照明系統，光導纖維照明和建筑窗貼膜產品。【講座實錄】第一部分：建筑照明新選擇—......

【主講人】：武洪玲

【簡介】：武洪玲——北京英飛鴻科技有限公司節能產品事業部產品經理

【講座導讀】：本期【綠建大講堂】由北京英飛鴻科技有限公司節能產品事業部產品經理

武洪玲與大家分享美國3M公司的管道式日光照明系統，光導纖維照明和建筑窗貼膜產品。

【講座實錄】

第一部分：建筑照明新選擇——導光管采光系統解決方案

導光管采光系統可以提供清潔，環保，舒適的照明光源，為提供既節能又環保的照明選擇。

該系統有如下優勢：

1.自然采光，舒適健康，將純凈的自然光引入室內；

2.節能減排, 3投資回收率；

3.設計靈活；光導管區別于其他的采光方式最大的好處就是可以轉彎，可以延長，有吊頂的地方都可以應用。光導管的理論長度最高可達25m，可以轉兩個90度的彎，可以走橫向管道。

4.卓越色彩還原性；反射材料獨特，可以100%還原光譜。

5.隔絕紫外和紅外不利影響；采光罩位置含隔絕紫外線劑，傳到室內的日光完全不含紫外線。

6.20年以上使用壽命，幾乎零維護；采光罩裸露在室外的使用壽命約5-8年，20年的使用壽命主要是指管道，管道是埋在天花板中，如果管道有問題會影響到建筑結構和采光效果。

7.在LEED等綠建評價標準中均有加分。

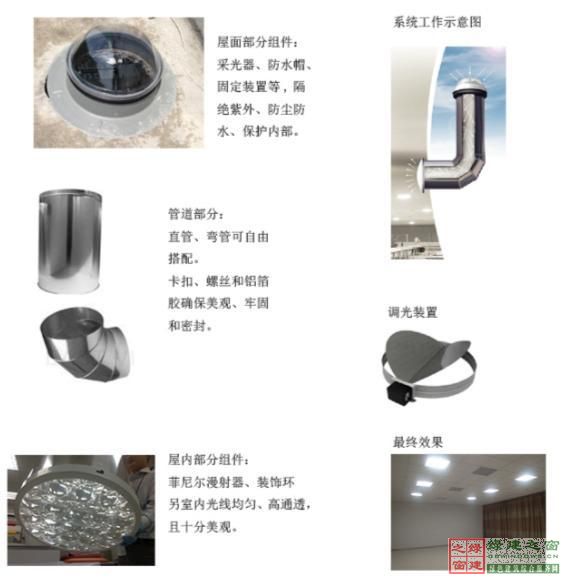

3M日光照明系統組成：（如圖1所示）

前端捕捉：屋面采光部分

中間傳輸：傳輸管道

光線終端漫射:出光口

【綠建講堂】陽光空氣水——3M陽光（綠建之窗微信群2015年第5期講座，總第24期）

圖1：光導管組成部件

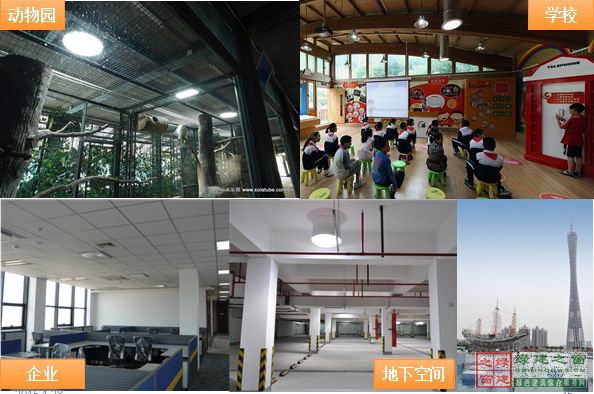

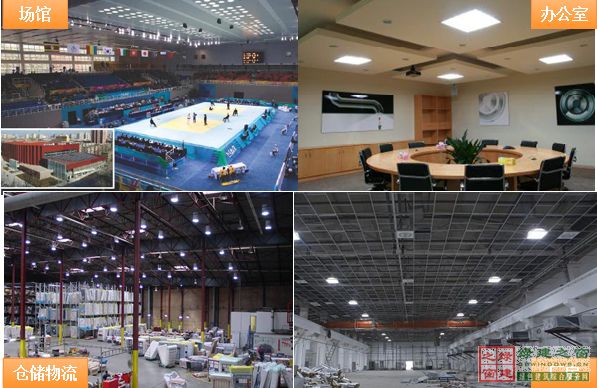

應用場所：

光導照明系統與其他采光方式比較：

核l技術：多層膜技術 - 3M日光全譜超高效反射膜：貼在光導管管道內壁，反射效率達到99.7%，使用壽命超過20年，無色偏。

圖2

圖2左上方黃顏色條狀圖為3M多層膜的剖面示意圖，膜的厚度僅有1張A4紙的厚度，但是它有1000多層膜復合而成，從而實現反射效率達到99.7%，并將380-780波長的可見光全部反射到室內s

圖3

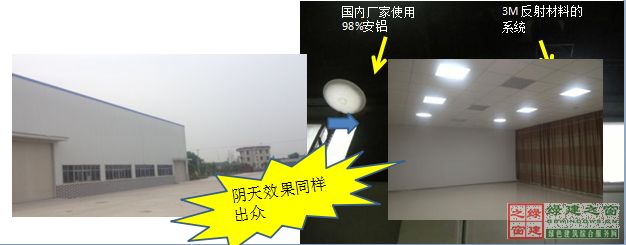

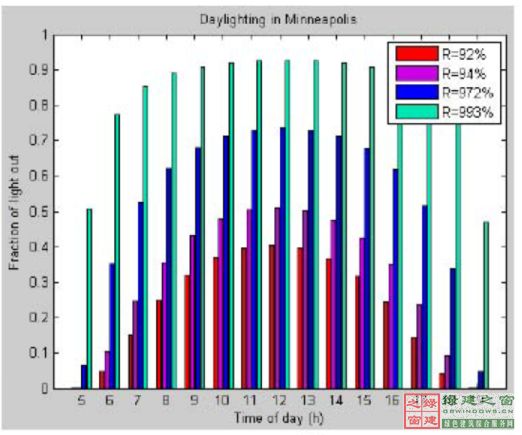

通過圖3柱狀圖數據s示可以看出，從早上7點到晚上6點只要有微微的光亮，光導管就是發亮的。圖4也可以看出，即便是陰天，光導管的仍有較好的采光效果。

圖4

圖5左為在同樣光源下，經多次反射后，鋁管會使光線明顯發藍，銀管會使光線發黃，只有3M保持不變。圖5可以看出3M的系統的顯色性明顯優于其他材料的系統，以及傳統照明燈具。

圖5

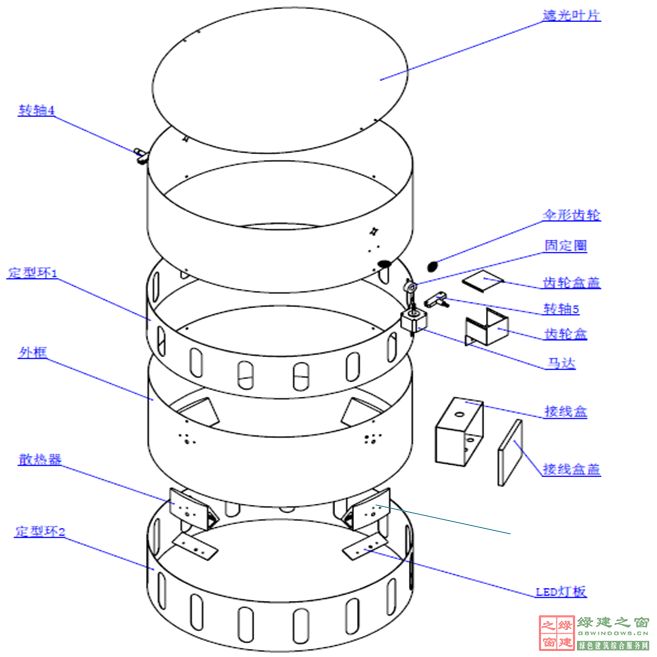

我們所熟知的光導管是用于白天采光，夜>使用人工燈源來補充室內照明。3M即將推出加載了LED補光的獨特的綠色照明一體化系統。圖6所示為加載了LED補光的獨特的綠色照明一體化系統的結構示意圖。LED模組設計，具有以下優勢：

圖6

1.模擬自然光的效果和亮度：正常開啟的情況下與日光的光通量相差無幾，和日光的散射效果相同；

2.白天不遮擋陽光；

3.容易安裝、維修，與530尺寸的光導管兼容?？蓪η捌诎惭b的光導管進行二次改造。不但4.使得導光管可以用于白天照明，也可用于夜間照明，節省了安裝人工照明燈具的空間。

5.使用壽命長；

6.穩定性高（在60攝氏度溫度下連續工作3天以上無問題）

加載了LED補光的光導管典型案例分享：

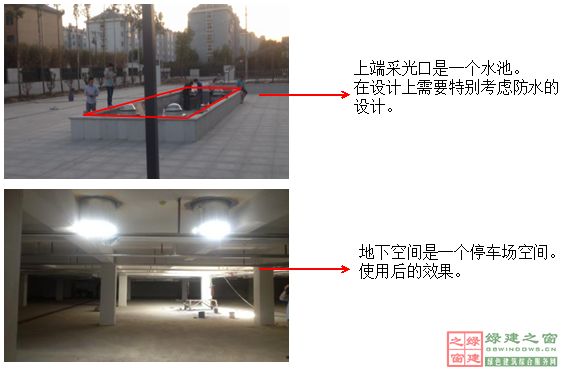

該項目在濰坊市，使用了較少的光導管，光導管裝在蓄水池中，白天光導管將光線導入室內，作為地下停車場的照明，晚上的地下停車場光導管的LED照明可以將光反射到水池中，作為水池景觀的一部分。

光導管的光效：（如圖7）

圖7

圖7左為光導管的采光效果，圖7右為傳統天井的采光效果。在下午兩點時用照度儀測試，測得中心點亮度最高可達1700勒克斯左右。即便是在晚上的7點，室外只有微微光亮，地下仍有40勒克斯的亮度。正常地下停車場對照度的要求是50-150勒克斯左右。

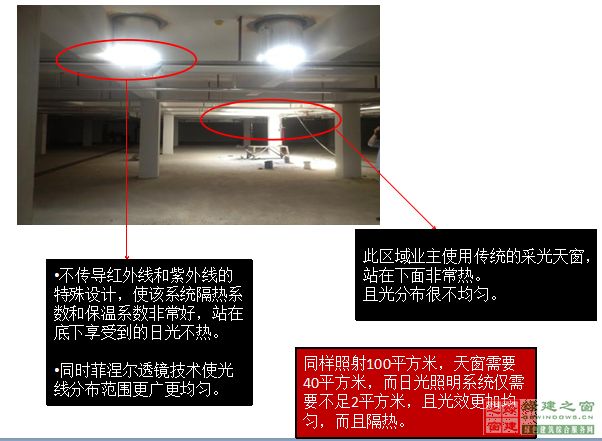

照射面積：如圖8所示的兩個光導管，每個光導管在屋面的開口面積每個不足1平米。兩個光導管的照射面積可達100平米左右。右側的紅圈位置為傳統的采光天井，約40平米的面積才可達到兩個不足2平米的道光管達到的100平米的照射面積。

圖8

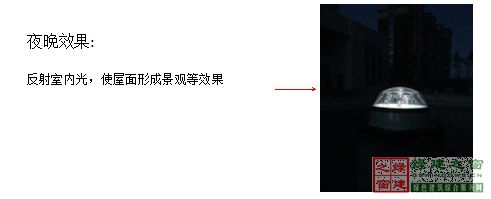

夜晚景觀效果：圖9為夜晚在導光管下端用手電筒打光，在室外采光頂看到的景觀效果。這種設計可以用在小區中，結合小區綠化，形成景觀燈效果。反向采光的原理是利用光導管的原理將室內的人工光源反射到室外。如果室外對采光有要求的話，可以在下面加一套LED的模組，增加室采光亮度。

圖9

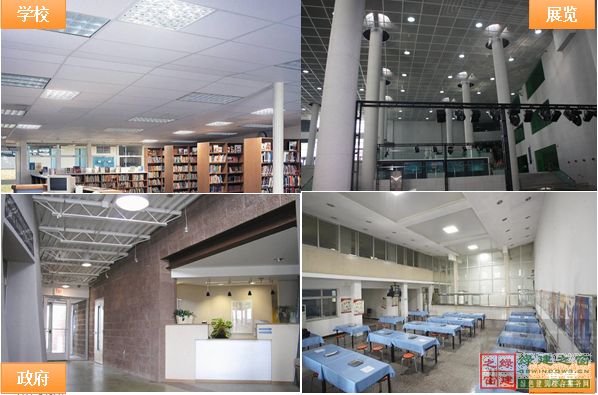

更多應用案例：

第二部分：3M——建筑窗貼膜產品

3M有很多的建筑膜產品，包括各種各樣的裝飾膜和建筑工地的單透膜等。本次分享主要介紹隔熱膜和安全防爆膜。

建筑貼膜的起因：

1.建筑節能的要求：建筑節能已經占到全國能耗的30%左右。建筑能量消耗包括如采暖、空調、照明、家用電器等各個方面。

2.玻璃窗性能的要求：功能性、節能性、環保性

3.居住者的舒適度：建筑物內部太熱，大量的眩光，會導致建筑內部活動人群視覺疲勞，影響工作效率。

4.紫外線的危害：由于紫外線、可見光以及某些熱作用的存在，會導致昂貴的家具以及漂亮的織物的褪色，過度紫外的照射會對人體產生傷害。

5.建筑玻璃安全性：在突發外力如地震、火災、爆炸、颶風等作用下防止玻璃碎片飛散而對人體造成傷害；遇到人為破壞如破窗偷盜、搶劫等，玻璃對這些破壞作用抵御能力。

6.建筑美觀性：良好的隱私性，外觀一致性，以及室內玻璃裝飾個性化，創意性的要求。

隔熱膜工作原理：

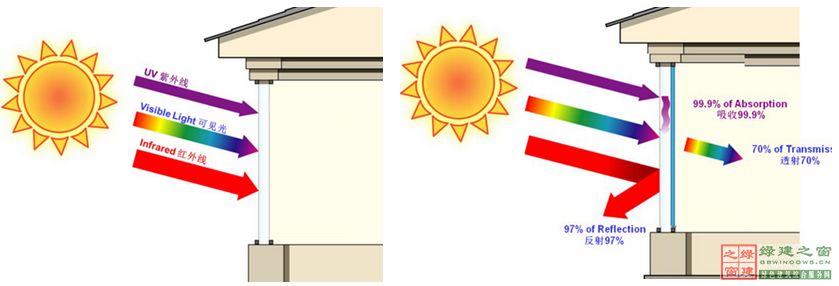

如10左所示為未貼膜的玻璃，右為貼了膜的玻璃。在未貼膜的情況下，紫外線、可見光、紅外線會100%的投射如室內。貼了隔熱膜后，紫外線99.9%會被吸收，可見光70%投射，紅外線97%被反射。

圖10

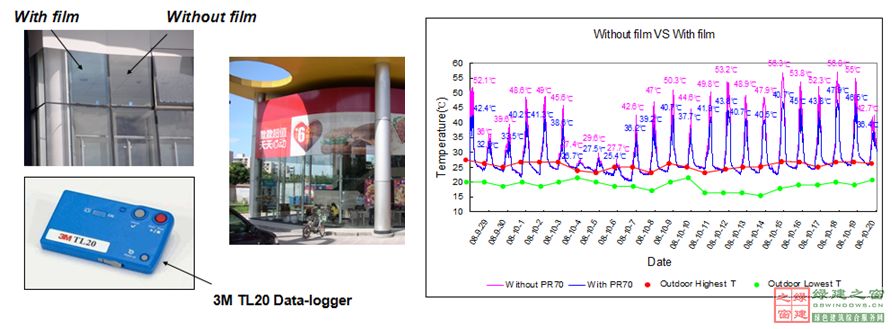

節能效果實驗實例：分別短了膜和未貼膜的兩塊窗戶玻璃進行測溫，在一個月的實驗時間中，通過圖11右表中數據計算可得出，貼膜后室內日平均溫度可降低6.7度。正常測算的情況下，大概可使室內溫度降低5度左右。

圖11

建筑玻璃貼膜的核心技術：

第一層：聚酯薄膜基材

第二層：特強感壓式粘膠（建筑膜的壽命與膠有直接關系）

第三層：隔斷紫外線層

第四層：金屬聚酯層

第五層：耐磨層

功能分類：

隔熱膜 Sun-control Film：普通、單層

四季通用膜 All season Film：冬季保暖、夏季隔熱

夜景膜 Night Vision Film：主要用于大型酒店、海景房等

極景膜 Prestige Film：全透膜

極景建筑隔熱膜系列:無金屬絲，薄薄的一層膜中有240層微復制的光學膜。具有如下特點：

1.獨一無二的窗貼膜

2.透光率、隔熱率可達到70%的窗貼膜

3.3M 專利多層微復制光學膜技術

4.相同的技術也使用在液晶顯示器上

5.該納米生產技術是 3M 公司的一個核心技術

6.未來業內產品的發展方向

太陽能隔熱膜優點：

1.建筑物的隔熱、保溫（四季膜專用）

2.無氣泡、無裂紋、無色差、色彩美觀

3.良好的通透性

4.超強抗紫外線

5.良好的力學性能

6.不會褪色，不會金屬氧化

7.耐磨，不易刮花

8.實際使用壽命達15年以上

太陽能隔熱膜益處：

1.提高住客舒適感

2.節省制冷、取暖費用

3.令建筑物外觀更大方（統一外立面）

4.減緩室內物品的褪色（100%的隔絕紫外線）

5.白天保持室內的私密性

6.防止由于玻璃受外力沖擊造成的危害

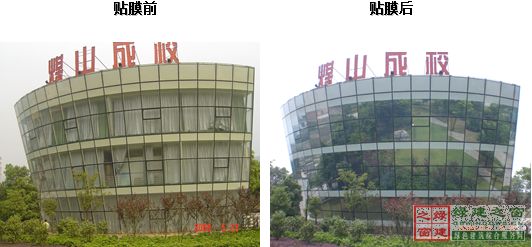

圖12為一個學校貼膜前后的效果對比，在保證節能隔熱的前提下，使凌亂的外觀變得漂亮有序。

圖12

防爆膜：主要分為安全防爆膜和防彈膜。主要以膜的結構和厚度區分。目前防爆膜應用比較多的是家居淋浴房、金融、學校、銀行柜臺、珠寶柜臺門店等。

安全防爆膜的原理：粘結玻璃碎片防止飛濺。

安全膜主要目標：

1.最少的碎片魃ⅲ焊人員提供最大的安全。突發外力作用，如地震、火災、風暴等，產生玻璃碎片飛濺會傷害室內人員。

2.牢固的機械強度：延緩犯罪行為得逞。人為破窗偷盜、搶奪行為發生時，罪犯猛砸玻璃，玻璃雖破碎但因膜的粘結還保持在框內，并且膜在短期不會造成大的足以使得罪犯成功進入的破損，使得犯罪行為不得已而自動放棄，否則會因砸窗而產生的持續響聲而被發現報警。

第三部分：光導照明系統

太陽能光導入照明系統組成：

1.陽光采集器（跟蹤陽光）

2.照明光纜（導光光纖）

3.輔助照明燈具

產品優點：不破壞建筑結構，直接走弱電井就可以把太陽光引入室內。

與導光管區別：本產品是采光光纜。導光管照射面積大但是需要空間，將導光管縮進成光纖，適合長距離的導光，如深層的地下室。這個產品目前還沒有大面積的推廣，造價較高。

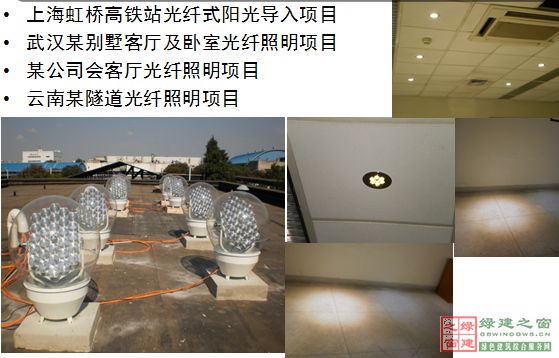

項目案例：
