既有綠色改造（金獎）： 上海市浦東人民醫院

“2018年度上海市既有建筑綠色更新改造評定”

金獎項目

上海市浦東人民醫院

       自2016年起，上海市綠色建筑協會組織開展了上海市既有建筑綠色更新改造評定工作，根據既有建筑在綠色更新改造過程中所采用重點技術、推薦技術和創新技術的比重，分別授予鉑金獎、金獎、銀獎，通過項目評審與宣傳，鼓勵既有建筑改造中相關技術的應用。經評定，2018年度共有4個項目獲得鉑金獎、8個項目獲得金獎、5個項目獲得銀獎。獲獎項目已在6月25日協會舉辦的2019上海綠色建筑國際論壇上予以表彰。

項目概況

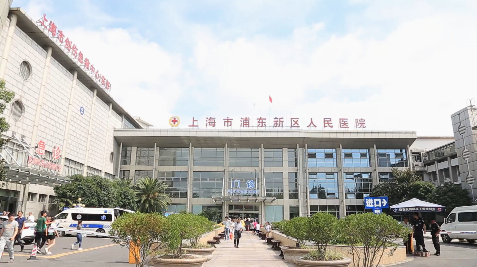

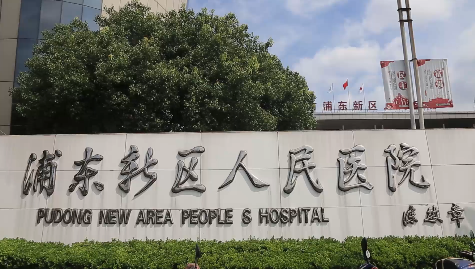

       上海市浦東新區人民醫院座落在浦東新區東南部百年老鎮--川沙新鎮，醫院建筑面積93088平方米，是浦東新區規模最大的綜合性二級甲等醫院之一。醫院核定床位998張，職工人數1430人。醫院年門急診量約176萬人次，住院病人約3.5萬人次。醫院分為門診/急診、行政辦公、病房樓、醫技樓。

       醫院合同能源項目從實際能源使用現狀著手，對空調采暖系統實施冷熱源改造、對空調水系統實施變頻改造、對空調末端實行設備更新和群控改造、對生活熱水系統實施熱源改造、增設BA群控平臺、照明系統實施LED燈具改造、增設能耗監測系統、搭建節能展示系統。

       高效LED照明燈具替換傳統照明光源、空氣源熱泵熱水機組替代電加熱，通過機房群控及全變頻系統實現對空調系統及熱水系統的節能運行控制，能耗監測系統更進一步對能耗支路跟蹤分析診斷，從而實現醫院綜合性的節能降耗。項目改造后運營階段，針對改造系統及現有系統運行特點出具了節能運行管理手冊，運管團隊負責現場實時跟蹤反饋，技術團隊結合反饋信息及能源診斷信息進行及時調整，保障了節能效果的順利實現及不斷完善。通過節能改造技術的應用、節能改造后期的運營管理體系的建立，浦東新區人民醫院合同能源管理項目年節能量達到673噸標準煤。

項目特色

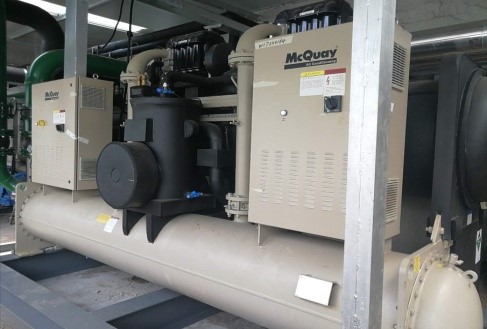

磁懸浮冷水機組

       本項目通過采用高效節能的磁懸浮冷水機組替換原有熱泵機組作為空調冷源，制冷季，相比于普通冷水機組，磁懸浮冷水機組部分能效比優勢明顯，可實現全制冷季高效運行，空氣源熱泵機組與磁懸浮冷水機組并聯運行，可作為備用冷源，大大增加了系統的安全性。

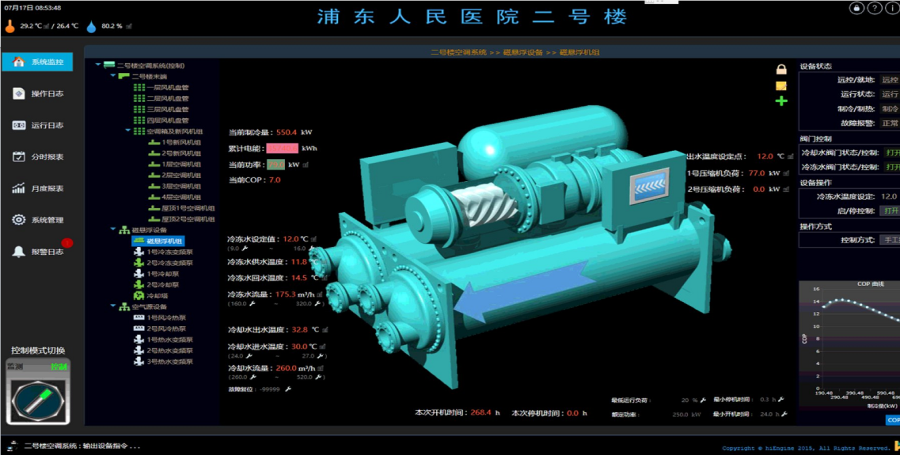

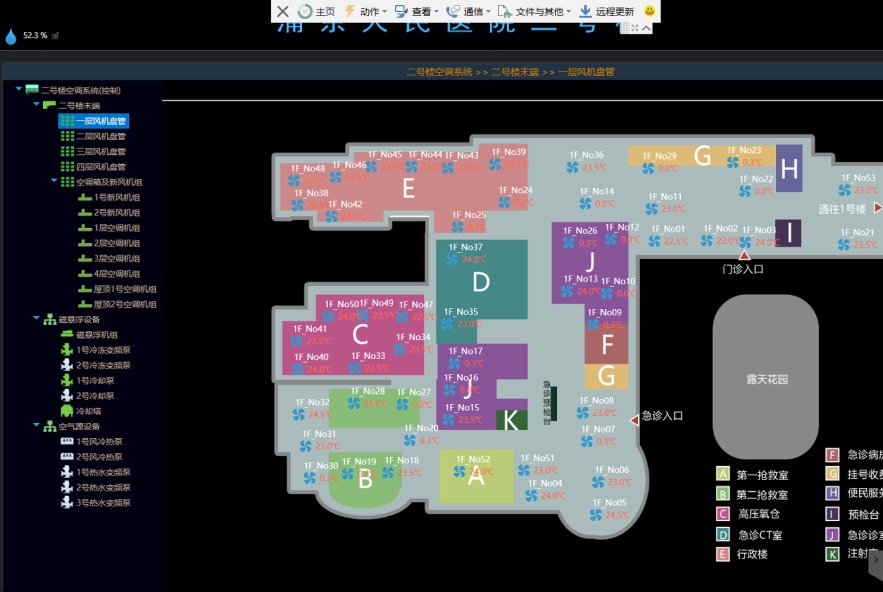

空調系統智能群控

       將空調系統主要設備（冷卻塔、風冷冷泵機組、冷水機組、水泵）、傳感器（溫度傳感器）、執行器（電動閥門）采用DDC控制器接入醫院機房群控系統，進行機組啟停、水泵變頻、閥門開關等集中控制。實現空調系統設備運行自動化、智能化，節約人力成本，提高管理效率。

BIM技術

       改造項目普遍存在現場條件復雜、管路對接困難的問題，本項目將BIM技術應用到既有建筑的節能改造中來，為管路安裝走向和設備就位空間提供精準模擬，便于預防施工過程的空間問題和管線碰撞問題，有助于把握施工進度，保證項目順利實施。
