【條文解讀】

條文變化情況：新增條文。 條文關注點：外部設施。

技術要點：

1、集成設計，外部設施連接件應與設施同壽命，同時應一體化設計與施工；

2、設計檢修通道、馬道和吊籃固定端等；

3、當與主體結構不同時施工時，應設預埋件，并在設計文件中明確預埋件的檢測驗證參數及要求，確保其安全性與耐久性；

4、預留操作空間，保障安裝、檢修、維護人員安全。

5、外部設施應應符合現行《建筑遮陽工程技術規范》JGJ 237、《民用建筑太陽能熱水系統應用技術標準》GB 50364、《民用建筑太陽能光伏系統應用技術規范》JGJ 203等的規定，且外部設施的結構構件及其與主體結構的連接也應按本標準第4.1.2條要求驗算。

建議提交材料及技術要求：

【相關標準】

【施工圖審查】

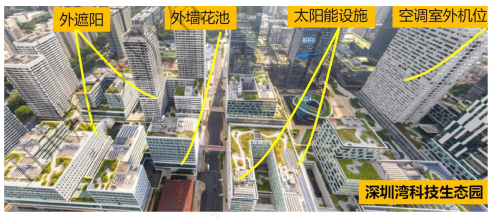

結構專業：外部設施應與建筑主體結構統一設計（指外遮陽、太陽能設施、空調室外機位、外墻花池等外部設施按建筑布置要求結構設計必須考慮），應滿足GB 50011-2010第3.7節、第13章規范相關內容。

審查材料：

1.建筑設計說明；2.屋頂平面圖；3.門窗表和門窗大樣圖；4.外墻大樣圖

審查要點：

1.建筑設計說明：明確外遮陽、太陽能設施、空調室外機位、外墻花池等外部設施的后期安裝、檢修和維護條件要求，如吊籃固定端、檢修通道等，并符合國家現行相關標準的規定。

2.屋頂平面圖：標畫太陽能設施的布置。

3.門窗表和門窗大樣圖：明確構件外遮陽的構造和安裝做法.

4.外墻大樣圖：明確空調空外機位、外墻花池等的構造和安裝做法、檢査預埋件位置及做法。并明確預埋件的力學性能要求，確保其安全性與耐久性。
