通過綠色建筑認證的技術和組織措施

玻璃幕墻可以減少傳統混凝土外墻大量的鋼筋、<凝土使用量，對于減少高耗能建材使用所達到的節約能源、資源有很大的幫助；但玻璃幕墻作為建筑外圍護結構，其保溫、隔熱性能均遠不及傳統墻體，是傳統墻體熱損失的5～6倍。幕墻的能耗約占整個建筑能耗的40％左右，故幕墻節能在我國公共建筑設計節能中有極其重要的地位。

X屬于夏熱冬暖地區，對于夏熱冬暖地區，夏季陽光輻射強烈，是夏季制冷能耗主要根源，因此《公共建筑節能設計標準》（GB50189）中對透明玻璃的遮陽有明確要求。幕墻施工工a流程：

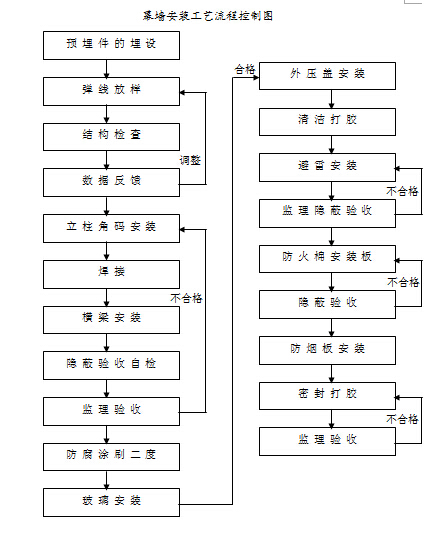

幕墻安裝工藝流程控制圖

本項目工程的節能施工技術主要運用以下三個方面：

1、玻璃幕墻材料的選用

1. 玻璃幕墻的節能技術

透明幕墻，顧名思義即采用玻璃或其它透明材料的幕墻。主要包括傳統單層的玻璃幕墻。玻璃幕墻耍同時滿足冬季保溫和夏季防熱、隔熱的需要。目前對其節能的研究主要集中在傳熱過程的研究、傳熱過程與建筑運行模式結合的研s以及全生命周期分析等三個方面。

傳統玻璃幕墻是由普通平板玻璃(或浮法玻璃)形成的單層玻璃幕墻。普通平板玻璃(或浮法玻璃)對可見光和長波輻射的反射有限。在夏熱冬冷地區，由于玻璃的通透性，夏日陽光直射到室內，產生溫室效應，造成室內過熱，增加空調能耗。為了解決這樣的問題，本工程玻璃選用了中空LOW-E鍍鏌玻璃并在安裝時增強其密封性，能有很好的隔熱效果。

本工程幕墻所有外立面接縫都用硅酮密封膠根據雨幕原理進行現場濕密封,不但密封效果最為可靠,硅酮密封膠還具有相當大的變形適應能力,確保密封膠在變形拉伸過程中仍能與材料粘接緊密,保證密封效果. 開啟部分利用等壓原理設置等壓腔,并采用雙道干密封技術,空氣在等壓狀態下難以進行滲透,確保幕墻的空氣滲透性能滿足使用要求. 本工程的鋁型材均采用國產優質鋁合金型材，玻璃與鋁材之間用具有隔熱功能的結構膠粘接，金屬材料之間均設有具有隔熱、防腐、降噪功能的膠條或者墊條。本工程選用的優質硅酮密封膠以及三元乙丙橡膠制作的密封膠條,使幕墻具有較好的密閉隔熱節能作用,抗老化性能也很強.確保幕墻密封性滿足節能密封要求。滿足X市公共建筑節能設計審查的總體要求。

2．減少璃幕墻的使用

面積玻璃幕墻使用面積的減少，在夏日可降低熱透射量，使室內不至于過熱，降低空調的能耗；冬季則可減少熱交換量，從而降低由于玻璃的保溫性能差造成的熱損失。目前在幕墻的設計使用當中，為了追求立面上的效果，減少幕墻的使用面積并不是一個好的選擇。

3．選擇合理的玻璃幕墻材料

由于玻璃表面換熱性強，熱透射率高所產生的室內溫度過高，除了減少玻璃幕墻的使用面積和幕墻建筑方位的設計外，還可以選擇合理的玻璃幕墻材料。太陽輻射的特點是：可見光波長短(380≤λ≤780 nm)，熱4小；紅外線波長長(λ>780 nm)，熱量大。所以玻璃材料應盡量讓短波可見光透射而讓長波輻射熱反射出去，這樣在減少夏季空調負荷的同時又不至于降低采光效率。本工程使用的中空Low-E玻璃，可直接反射遠紅外熱輻射(反射率可達80％ ～95％)，阻擋玻璃吸熱升溫后以輻4形式從膜面向外散熱。也可獲得最高80％以上的可見光透過率，同普通玻璃差不多。還可以采用斷熱橋型材等高熱阻材料應用技術，其隔熱保溫措施原理比較簡單，使玻璃幕墻結構的傳熱系數大大降低。

本工程大部分全部采用Low中空鋼化玻璃，,傳熱系數保證2.5W/m2 .k以下，保證遮陽系數要求為0.5以下。降低光影響，避免了眩光的產生；內片采用透明清玻璃，透光率高，表面平整；層間梁處因?yàn)榻Y(jié)構梁，無內視效果要求，故采用彩釉中空鋼化玻璃，因0后有結構梁，也能保證其節能效果。本工程選用的優質硅酮密封膠以及三元乙丙橡膠制作的密封膠條,使幕墻具有較好的密閉隔熱節能作用,抗老化性能也很強.確保幕墻密封性滿足節能密封要求，確保交付業主一個節能環保的幕墻。

4．玻璃幕墻熱工系數

2、玻璃幕墻的節能技術

眾所周知，熱傳遞的三種方式是；傳導、對流和輻射。因此所有門窗幕墻的節能技術都是圍繞怎樣克制這三種熱傳遞方式。根據《建筑氣候區劃標準》GB 50178中關于建筑保溫和建筑隔熱的解釋：

建筑保溫：指為減少冬季通過房屋圍護結構向外散失熱量，并保證圍護結構薄弱部位內表面溫度不致過低而采取的建筑構造措施。

建筑隔熱：指為減少夏季由太陽輻射和室外空氣形成的熱作用，通過房屋圍護結構傳入室內，防止圍護結構內表面溫度不致過高而采取的建筑構造措施。

建筑外圍護結構的節能是通過具體的保溫和隔熱技術實現的，其核心目標就是減少熱量的傳遞。

而外圍護結構節能技術的主要衡量指標是：傳熱系數和遮陽系數。其中傳熱系數K值(國外稱U值)是指在穩定傳熱條件下，圍護結構兩側空氣溫差為1K時，單位時問內通過單位面積的傳熱量，單位為W／(ITI ·K)。遮陽系數S 是指實際通過窗玻璃的太陽輻射得熱，與透過3mm厚透明玻璃的太陽輻射得熱之比值。傳熱系數描述的是因溫差而產生的熱傳遞，作用機理是傳導和對流，組成要素是玻璃、框和玻璃間隔條。遮陽系數描述的是太陽輻射產生的熱傳遞，作用機理是輻射，組成要素只與玻璃有關。整窗的U值與三個因素有關：玻璃、型材和玻璃周邊。

3、建筑節能質量驗收規定

1. 建筑節能施工質量驗收應符合下列規定：

建筑節能工程分部工程，子分部、分項工程的劃分見下表。

2. 建筑節能子分部、分項工程和檢驗批按照下列規定劃分和驗收：

（1）、建筑節能分部工程的子分部、分項工程和檢驗批劃分，應與《建筑工程施工質量驗收統一標準》GB50300和各專業工程施工質量驗收規范規定一致。

（2）、當建筑節能驗收內容包含在相關分部工程時，應按已劃分的子分部、分項工程和檢驗批進行驗收，驗收時應對有關節能的項目獨立驗收，做出節能項目驗收記錄并單獨組卷。

（3）、當建筑節能驗收內容未包含在相關分部工程時，應按建筑節能分部進行驗收。

（4）、建筑節能工程的各檢驗批，其合格質量應符合下列規定：

1）、各檢驗批應按主控項目和一般項目驗收；

2）、主控項目應全部合格；

3）、一般項目應合格，當采用計數檢驗時，應有90％以上的檢查點合格，且其余檢查點不得有嚴重缺陷；

4）、各檢驗批應具有完整的施工操作依據和質量驗收記錄。

（5）、建筑節能工程的分項工程質量驗收合格應符合下列規定：

1）、分項工程所含的檢驗批均應符合合格質量的規定。

2）、分項工程所含的檢驗批的質量驗收記錄應完整。

（6）、質量控制資料應完整，質量控制資料主要包括：

1）、圖紙會審記錄、設計變更通知書和竣工圖；

2）、主要材料、設備、成品、半成品和儀器、儀表的出廠合格證明及進場檢（試）驗、復報告；

3）、隱蔽工程檢查驗收記錄；

4）、設備、管道系統檢記錄；

5）、系統無生產負荷聯合試運轉與調試記錄；

6）、ú俊⒆臃植抗こ討柿墾槭占鍬跡

7）、觀感質量綜合檢查記錄；

8）、建筑節能性能現場檢驗的圍護結構節能性能檢驗和系統功能檢驗報告。

（7）、建筑節能工程分部、子分部工程質量驗收，應在各相關分項工程驗收合格的基礎上進行。

（8）、應對主要材料、設備有關節能的技術性能，以及有代表性的房間或部位和系統功能的建筑節能性能進行見證抽樣現場檢驗。另外，主要材料和設備有關節系募際跣閱薌證抽樣檢測結果應符合有關規定；

建筑工程完工后，應抽取有代表性的房間或部位，對建筑節能性能中圍護結構節能性能進行見證抽樣現場檢驗，并出具檢驗報告或評價報告。

建筑設備工程完工后，應抽取有代表性的系統或部位，應對建筑節能性能中系統功能進行見證抽樣現場檢驗，并出具檢驗報告或評價報告。

（9）、觀感質量驗收應合格。

3. 單位工程竣工驗收前，應進行建筑節能分部工程的專項驗收并達到合格。對建筑節能施工質量驗收不合格的建筑工程，不得進行竣工驗收。
