《室外排水設計規范》局部修訂的公告

現批準《室外排水設計規范》GB50014-2006(2014年版)局部修訂的條文，經此次修改的原條文同時廢止。

室外排水設計規范

Code for design of outdoor wastewater engineering

(2016年版)

修訂說明：

本次局部修訂是根據住房和城鄉建設部《關于印發2016年工程建設標準規范制定、修訂計劃的通知》(建標函[2015]274號)的要求，由上海市政工程設計研究總院(集團)有限公司會同有關單位對《室外排水設計規范》GB50014-2006(2014年版)進行修訂而成。

本次修訂的主要技術內容是：在宗旨目的中補充規定推進海綿城市建設;補充了超大城市的雨水管渠設計重現期和內澇防治設計重現期的標準等。

本規范中下劃線表示修改的內容;用黑體字2示的條文為強制性條文，必須嚴格執行。

1總則

1.0.1 為使我國的排水工程設計貫徹科技發展觀，符合國家的法律法規，推進海綿城市建設，達到防治水污染，改善和保護環境，提高人民健康水平和保障安全的要求，制訂本規范。

3設計流量和設計水質

3.2 雨水量

3.2.4雨水管渠設計重現期，應根據匯水地區性質、城鎮類型、地形特點和氣候特征等因素，經技術經濟比較后按表3.2.4的規定取值，并應符合下列規定：

1人口密集、內澇易發且經濟條件較好的城鎮，宜采用規定的上限;

2新建地區應按本規定執行，原有地區應結合地區改建、道路建設等更新排水系統，并按本規定執行;

3同一排水系統可采用不同的設計重現期。

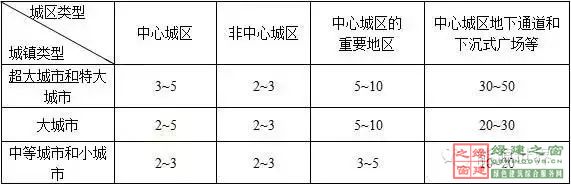

表3.2.4雨水管渠設計重現期(年)

注：1按表中所列重現期設計暴雨強度公式時，均采用年最大值法;

2雨水管渠應按重力流、滿管流計算;

3超大城市指城區常住人口在1000萬以上的城市;特大城市指城區常住人口500萬以上1000萬以下的城市;大城市指城區常住人口100萬以上500萬以下的城市;中等城市指城區常住人口50萬以上100萬以下的城市;小城市指城區常住人口在50萬以下的城市。(以上包括本數，以下不包括本數)

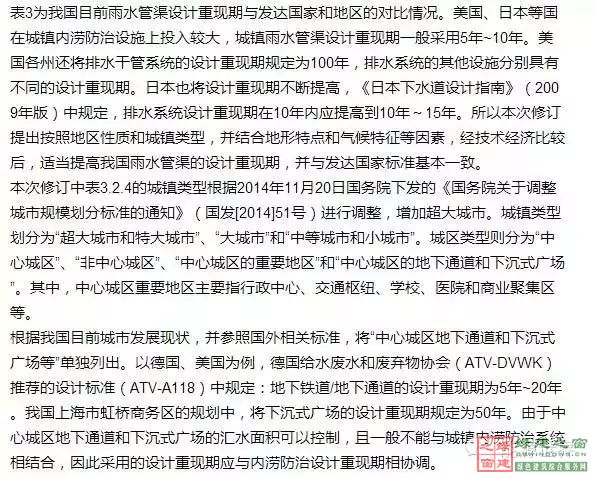

【條文說明】：雨水管渠設計重現期，應根據匯水地區性質、城鎮類型、地形特點和氣候特征等因素，經技術經濟比較后確定。原《室外排水設計規范》GB50014-2006(2011年版)中雖然將一般地區的雨水管渠設計重現期調整為1年~3年，但與發達國家相比較，我國設計標準仍偏低。

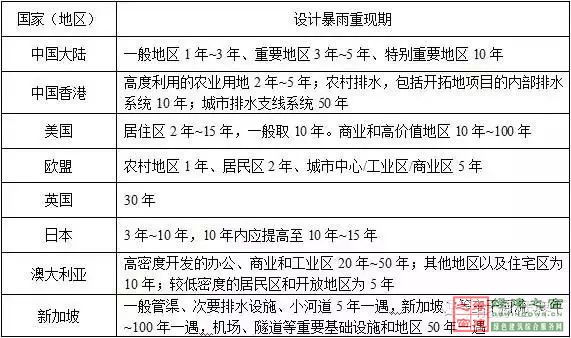

表3 我國當前雨水管渠設計重現期與發達國家和地區的對比

3.2.4B內澇防治設計重現期，應根據城鎮類型、積水影響程度和內河水位變化等因素，經技術經濟比較后確定，應按表3.2.4B的規定取值，并應符合下列規定：

1人口密集、內澇易發且經濟條件較好的城市，宜采用規定的上限;

2目前不具備條件的地區可分期達到標準;

3當地面積水不滿足表3.2.4B的要求時，應采取滲透、調蓄、設置雨洪行泄通道和內河整治等措施;

4對超過內澇設計重現期的暴雨，應采取預警和應急等控制措施。

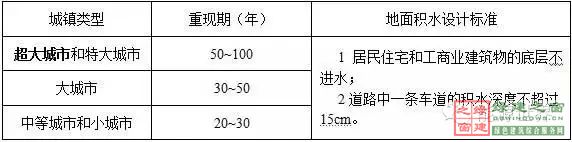

表3.2.4B內澇防治設計重現期

注：1表中所列設計重現期適用于采用年最大值法確定的暴雨強度公式。

2超大城市指城區常住人口在1000萬以上的城市;特大城市指城區常住人口500萬以上1000萬以下的城市;大城市指城區常住人口100萬以上500萬以下的城市;中等城市指城區常住人口50萬以上100萬以下的城市;小城市指城區常住人口在50萬以下的城市。(以上包括本數，以下不包括本數)

【條文說明】：城鎮內澇防治的主要目的是將降雨期間的地面積水控制在可接受的范圍。鑒于我國還沒有專門針對內澇防治的設計標準，本規范表3.2.4B列出了內澇防治設計重現期和積水深度標準，，用以規范和指導內澇防治設施的設計。

本次修訂根據2014年11月20日國務院下發的《國務院關于調整城市規模劃分標準的通知》(國發[2014]51號)調整了表3.2.4B的城鎮類型劃分，增加了超大城市。

根據內澇防治設計重現期校核地面積水排除能力時，應根據當地歷史數據合理確定用于校核的降雨歷時及該時段內的降雨量分布情況，有條件的地區宜采用數學模型計算。如校核結果不符合要求，應調整設計，包括放大管徑、增設滲透設施、建設調蓄段或調蓄池等。執行表3.2.4B標準時，雨水管渠按壓力流計算，即雨水管渠應處于超載狀態。

表3.2.4B“地面積水設計標準”中的道路積水深度是指該車道路面標高最低處的積水深度。宦訪婊水深度超過15cm時，車道可能因機動車熄火而完全中斷，因此表3.2.4B規定每條道路至少應有一條車道的積水深度不超過15cm。發達國家和我國部分城市已有類似的規定，如美國丹佛市規定：當降雨強度不超過10年一遇時，非主干道路(collector)中央的積水深度不應超過15cm，主干道路和高速公路的中央不應有積水;當降雨強度為100年一遇時，非主干道路中央的積水深度不應超過30cm，主干道路和高速公路中央不應有積水。上海市關于市政道路積水的標準是：路邊積水深度大于15cm(即與道路側石齊平)，或道路中心積水時間大于1h，積水范圍超過50m2。

發達國家和地區的城市內澇防治系統包含雨水管渠、坡地、道路、河道和調蓄設施等所有雨水徑流可能流經的地區。美國和澳大利亞的內澇防治設計重現期為100年或大于100年，英國為30年~100年，香港城市主干管為200年，郊區主排水渠為50年。

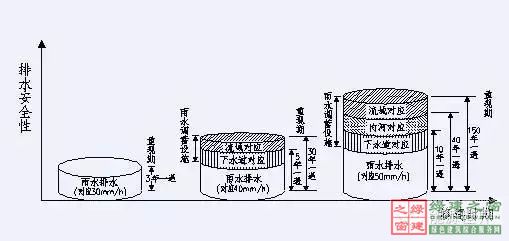

圖1引自《日本下水道設計指南》(2001年版)中日本橫濱市鶴見川地區的“不同設計重現期標準的綜合應對措施”。圖1反映了該地區從單一的城市排水管道排水系統到包含雨水管渠、內河和流域調蓄等綜合應對措施在內的內澇防治系統的發展歷程。當采用雨水調蓄設施中的排水管道調蓄應對措施時，該地區的設計重現期可達10年一遇，可排除50mm/h的降雨;當采用雨水調蓄設施和利用內河調蓄應對措施時，設計重現期可進一步提高到40年一遇;在此基礎上再利用流域調蓄時，可應對150年一遇的降雨。

圖1 不同設計重現期標準的綜合應對措施(鶴見川地區)

歐盟室外排水系統排放標準(BS EN 752: 2008)見表3A和表3Bl該標準中，“設計暴雨重現期(Design Storm Frequency)”與我國雨水管渠設計重現期相對應;“設計洪水重現期(Design Flooding Frequency)”與我國的內澇防治設計重現期概念相近。

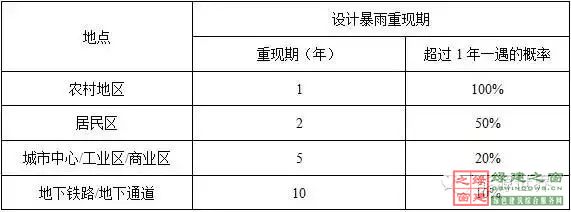

表3A 歐盟推薦設計暴雨重現期(Design Storm Frequency)

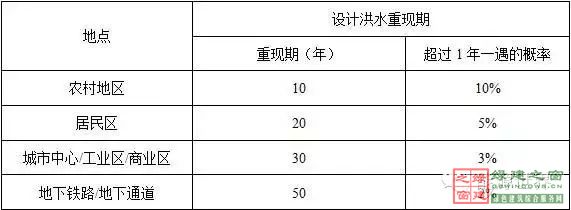

表3B 歐盟推薦設計洪水重現期(Design Flooding Frequency)

根據我國內澇防治整體現狀，各地區應采取滲透、調蓄、設置行泄通道和內河整治等措施，積極應對可能出現的超過雨水管渠設計重現期的暴雨，保障城鎮安全運行。

此外，10部海綿城市相關規范的修訂工作將逐步完成，分別是：《城市水系規劃規范》(GB50513-2009)《城市居住區規劃設計規范》(GB50180-93)《城市排水工程規劃規范》(GB50318-2000)《城市用地豎向規劃規范》(CJJ83-99)《筑與小區雨水利用工程技術規范》(GB50400-2006)《室外排水設計規范》(GB50014-2006)《城市綠地設計規范》(GB50420-2007)《綠化種植土壤》(CJ/T340-2011)《公園設計規范》(CJJ48-92)《城市道路工程設計規劃規范》(CJJ37-2012)
