PHOENICS中運動物體MOFOR用法

時間:2014-02-13 14:30:53   作者:本站編輯   來源:綠建之窗   閱讀:3435  
內容摘要:PHOENICS中運動物體MOFOR用法

在模擬物體運動過程中(如:火車的運動、人的走動、曲軸的轉動),就要使用運動物體\x00功能。有的軟件是通過網格動而物體不動(動網格)來完成,不是真實的物體運動。Phoenics則可以通過一個Moving BodiesMOFOR)功能來完成3給定的是物體實際運動的軌跡,不要小看這個功能,它可以模擬非常復雜的運動,這些是動網格無法比擬的。
以下介紹一下這個運動物體MOFOR的用法:
1
編寫mof文件代碼,mof文件格式很簡單,大家可以通過查閱PoliscaseLibrary—Virtual reality cases—MOFOR Moving Objects),有詳細案例介紹,下面就是一個簡單的mof文件,這段代碼定義了一個簡單的線性運動物體。
HIERARCHY…………………
語法
UNITS METRES………………
語法
ROOT Cham…………………
語法
{
        JOINT BLOCK……
物體名稱
        {
                CHANNELS 1 Zposition……
設定物體運動的幾個方向
                End Site
        }
}

MOTION
Frames: 2……………………..
運動楨
Frame Time: 1………………………
運動時間
0.……………………………………
初始位置
3.………………………………………
結束位置

注意:初始和結束位置是按列排列,增加一個物體的運動或者一個方向的運動,都在增加一列。(Library cases里面有很多的運動復雜的例子)

代碼編寫完后存為mof后綴文件,推薦與q1文件放一起
2
menu菜單中的sources項c打開moving body,并載入編寫的mof文件

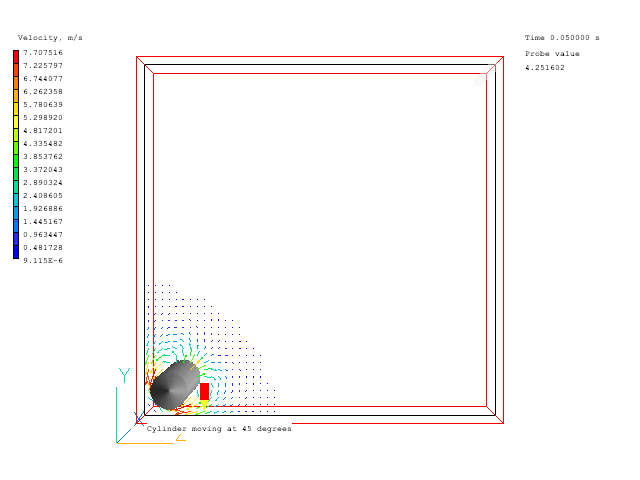

單個物體某個方向的運動:



單個物體的多個方向運動,分別設定它的各個運動方向的軌跡:(case v115

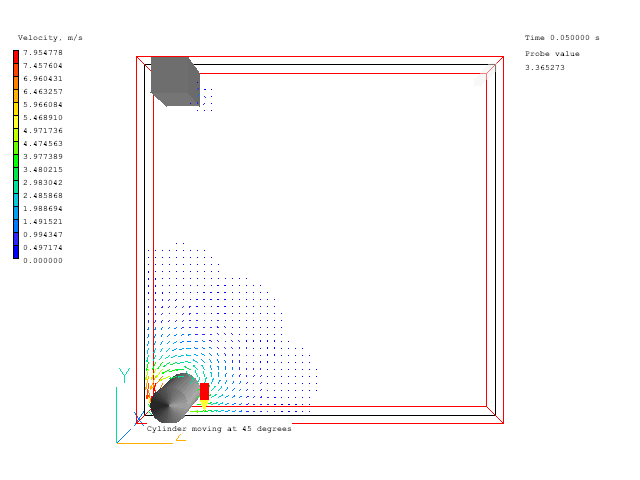

兩個物體的運動,分別設定兩個物體的運動軌跡。










標簽:PHOENICS  運動物體  MOFOR用法  
