7資源節約

7.1控制項

7.1.4主要功能房間的照明功率密度值不應高于現行國家標準《建筑照明設計標準》GB 50034規定的現行值；公共區域的照明系統應釆用分區、定時、感應等節能控制；釆光區域的照明控制應獨立于其他區域的照明控制。

【條文說明擴展】

本條第1分句要求照明功率密度（LPD）。主要功能房間定義為現行國家標準《建筑照明設計標準》GB50034對各類建筑的LPD要求中明確列出的房間或場所；對于混合功能建筑，則需對應多類建筑的要求，例如商住樓需同時對應住宅建筑和商店建筑的房間或場所。對于住宅建筑，其各類房間的LPD限值是統 一要求的，故在評價時可以每套作為一個整體進行評價。國家標準《建筑照明設計標準》GB 50034-2013規定：

6.3.1住宅建筑每戶照明功率密度宜符合表6.3.1的規定。

表6.3.1住宅建筑每戶照明功率密度限值

房間或場所	照度標準值（lx）	照明功率密度限值（W/m2）
		現行值	目標值
起居室	100	≤6.0	≤5.0
臥室	75
餐廳	150
廚房	100
衛生間	100
職工宿舍	100	≤4.0	≤3.5
車庫	30	≤2.0	≤1.8

6.3.2圖書館建筑照明功率密度限值應符合表6.3.2的規定。

表6.3.2 圖書館建筑照明功率密度限值

房間或場所	照度標準值（lx）	照明功率密度限值（W/m2）
		現行值	目標值
一般閱覽室、開放式閱覽室	300	≤9.0	≤8.0
目錄廳（室）、出納室	300	≤11.0	≤10.0
多媒體閱覽室	300	≤9.0	≤8.0
老年閱覽室	500	≤15.0	≤13.5

6.3.3辦公建筑和其他類型建筑中具有辦公用途場所的照明功率密度限值應符合表6.3.3的規定。

表6.3.3 辦公建筑和其他類型建筑中具有辦公用途場所照明功率密度限值

房間或場所	照度標準值（lX）	照明功率密度限值（W/m2）
		現行值	目標值
普通辦公室	300	≤9.0	≤8.0
高檔辦公室' 設計室	500	≤15.0	≤13.5
會議室	300	≤9.0	≤8.0
服務大廳	300	≤11.0	≤10.0

6.3.4商店建筑照明功率密度限值應符合表6.3.4的規定。當商店營業廳、高檔商店營業廳、專賣店營業廳需裝設重點照明時，該營業廳的照明功率密度限值應增加5W/m2。

表6.3.4商店建筑照明功率密度限值

房間或場所	照度標準值（lx）	照明功率密度限值（W/m2）
		現行值	目標值
一般商店營業廳	300	≤10.0	≤9.0
高檔商店營業廳	500	≤16.0	≤14.5
一般超市營業廳	300	≤11.0	≤10.0
高檔超市營業廳	500	≤17.0	≤15.5
專賣店營業廳	30()	≤11.0	≤10.0
倉儲超市	300	≤11.0	≤10.0

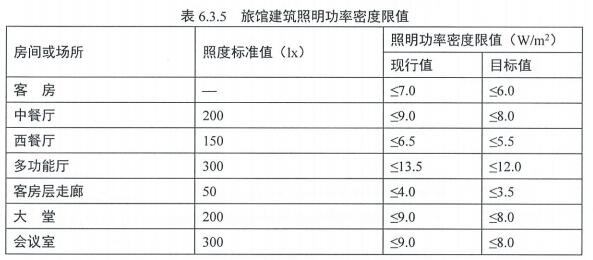

6.3.5旅館建筑照明功率密度限值應符合表6.3.5的規定。

6.3.6醫療建筑照明功率密度限值應符合表6.3.6的規定。

		現行值	目標值
治療室'診室	300	≤9.0	≤8.0
化驗室	500	≤15.0	≤13.5
候診室、掛號廳	200	≤6.5	<5.5
病房	100	≤5.0	≤4.5
護士站	300	≤9.0	≤8.0
藥房	500	≤15.0	≤13.5
走廊	100	≤4.5	≤4.0

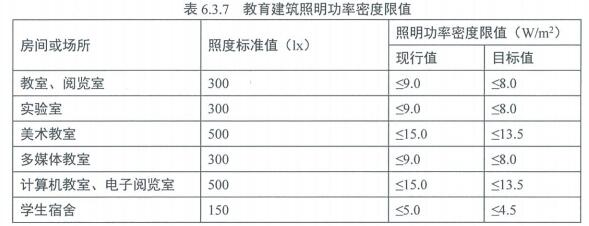

6.3.7教育建筑照明功率密度限值應符合表6.3.7的規定。

6.3.8博覽建筑照明功率密度限值應符合下列規定：

1 美術館建筑照明功率密度限值應符合表6.3.8-1的規定；

2 科技館建筑照明功率密度限值應符合表6.3.8-2的規定；

3 博物館建筑其他場所照明功率密度限值應符合表6.3.8-3的規定。

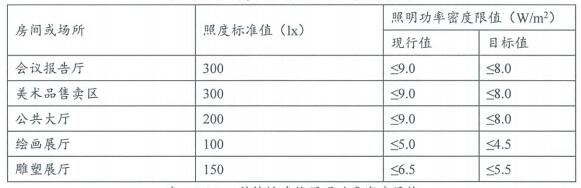

表6.3.8-1美術館建筑照明功率密度限值

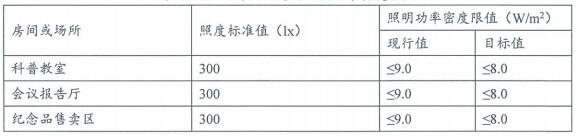

表6.3.8-2科技館建筑照明功率密度限值

表6.3.8-3博物館建筑其他場所照明功率密度限值

房間或場所	照度標準值（lx）	照明功率密度限值（W/m2）
		現行值	目標值
會議報告廳	300	≤9.0	≤8.0
美術制作室	500	≤15.0	≤13.5
編目室	300	≤9.0	≤8.0
藏品庫房	75	≤4.0	≤3.5
藏品提看室	150	≤5.0	≤4.5

6.3.9會展建筑照明功率密度限值應符合表6.3.9的規定。

表6.3.9 會展建筑照明功率密度限值

房間或場所	照度標準值（lx）	照明功率密度限值（W/m2）
		現行值	目標值
會議室、洽談室	300	≤9.0	≤8.0
宴會廳、多功能廳	300	≤13.5	≤12.0
—般展廳	200	≤9.0	≤8.0
高檔展廳	300	≤13.5	≤12.0

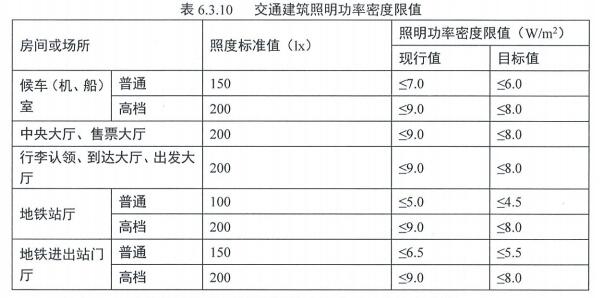

6.3.10交通建筑照明功率密度限值應符合表6.3.10的規定。

6.3.11金融建筑照明功率密度限值應符合表6.3.11的規定。

6.3.14當房間或場所的室形指數值等于或小于1時，其照明功率密度限值應增加，但增加值不應超過限值的20%.

6.3.15當房間或場所的照度標準值提高或降低一級時，其照明功率密度限值應按比例提高或折減。

6.3.16設裝飾性燈具場所，可將實際采用的裝飾性燈具總功率的50%計入照明功率密度值的計算。

本條第2分句要求公共區域照明節能控制。照明系統分區需滿足自然光利用、功能和作息差異的要求。對于公共區域（包括走廊、樓梯間、大堂、門廳、地下停車場等場所）可釆取分區、定時、感應等節能控制措施。如樓梯間釆取聲、光控或人體感應控制；走廊、地下車庫可采用定時或其他的集中控制方式。

《建筑照明設計標準》GB50034-2013規定：

7.3.1公共建筑和工業建筑的走廊、樓梯間、門廳等公共場所的照明，宜按建筑使用條件和天然采光狀況采取分區、分組控制措施。

7.3.2公共場所應采用集中控制，并按需要采取調光或降低照度的控制措施。

7.3.4住宅建筑共用部位的照明，應采用延時自動熄滅或自動降低照度等節能措施。當應急疏散照明采用節能自熄開關時，必須采取消防時強制點亮的措施。

《民用建筑電氣設計規范》JGJ16-2008規定：

10.6.10正確選擇照明方案，并應優先采用分區一般照明方式。

10.6.13應根據環境條件、使用特點合理選擇照明控制方式，并應符合下列規定：

1 應充分利用天然光，并應根據天然光的照度變化控制電氣照明的分區；

2根據照明使用特點，應采取分區控制燈光或適當增加照明開關點；

3公共場所照明、室外照明宜采用集中遙控節能管理方式或采用自動光控裝置。

10.6.14應采用定時開關、調光開關、光電自動控制器等節電開關和照明智能控制系統等管理措施。

本條第3分句要求釆光區域的照明控制。對于側面采光，釆光區域可參照《建筑采光設計標準》GB50033-2013第6.0.1條規定的采光有效進深確定（表 6.0.1）；對于平天窗采光，釆光區域包括天窗水平投影區域以及與該投影邊界的距離不大于頂棚高度的0.7倍的區域；對于鋸齒形天窗，釆光區域為天窗照射方向不大于窗下沿高度的水平距離范圍。

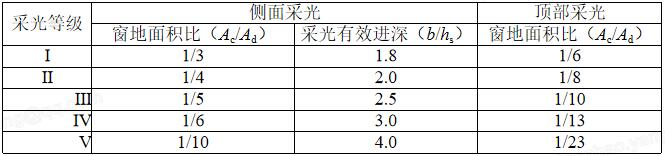

表6.0.1窗地面積比和采光有效進深

采光等級	側面采光		頂部采光
	窗地面積比 （Ac/Ad）	采光有效進深 （b/hs）	窗地面積比 （Ac/Ad）
I	1/3	1.8	1/6
II	1/4	2.0	1/8
III	1/5	2.5	1/10
IV	1/6	3.0	1/13
V	1/10	4.0	1/23

表中b為房間的進深或跨度，h_s為參考平面至窗上沿高度，單位均為m。

【具體評價方法】

本條適用于各類民用建筑的預評價、評價。

預評價查閱電氣專業設計說明（包含照明設計要求、照明設計標準、照明控制措施等）、照明系統圖、平面施工圖等設計文件，照明功率密度計算分析報告。

評價查閱預評價方式涉及的竣工文件，還查閱照明功率密度計算分析報告及現場檢測報告。

【條文解讀】

該條文在14版第5. 1.4 條、第5. 2. 9 條基礎上發展而來

具體變化：兩條合并，評分項→控制項，增加新的要求

技術要點：第1分句

執行標準：《建筑照明設計標準》GB 50034-2013。

主要功能房間：

對于住宅，其各類房間的LPD限值是統一要求的，故在評價時可以每套作 為一個整體進行評價。

對于公共建筑，主要功能房間定義為國家《建筑照明設計標準》中對應的 建筑類型明確列出的房間或場所。

技術要點：第3分句

采光區域：《建筑采光設計標準》GB50033-2013第6.0.1條規定的采光有 效進深確定（表6.0.1）：對于平天窗采光，采光區域包括天窗水平投影區 域以及與該投影邊界的距離不大于頂棚高度的0.7倍的區域；對于鋸齒形天 窗，采光區域為天窗照射方向不大于窗下沿高度的水平距離范圍。

表6.0.1 窗地面積比和采光有效進深

表中b為房間的進深或跨度，hs為參考平面至窗上沿高度，單位均為m

建議提交材料及技術要求：

專業分類	材料名稱	技術要求	評價階段	建筑類型
電氣 設計	設計說明	應包括照明設計要求、照明設計標準、照明控制措施等	預評價/ 評價	居建/公 建
	照明系統圖	應體現照明燈具及照明配電系統的平面布置，燈具型號應與圖例相吻合， 運行評價階段還應與現場相吻合	預評價/ 評價	居建/公 建
	平面施工圖	應體現照明燈具及照明配電系統的平面布置，燈具型號應與圖例相吻合， 運行評價階段還應與現場相吻合	預評價/ 評價	居建/公 建
	照明功率密度計算分析報告	應包括根據燈具選型和布置，對各空間的設計照度和照明功率密度（關聯自評）進行計算	預評價/ 評價	居建/公 建
	照明功率密度現場檢測報告		運行評 價	居建/公 建

相關技術及產品：節能燈具 智能照明控制系統 人體感應燈 聲控燈 光感控制照明產品

【相關標準】

7.1.4條	采光有效進深計算	GB50033-2013 建筑采光設計標準	10663KB
	照明功率密度現行值要求	GB50034-2013建筑照明設計標準.pdf	4541 KB

【施工圖審查】

電氣工程專業：

1查閱設計說明、照明系統圖、平面施工圖等。

2查閱照明功率密度值計算分析報告。 建筑專業施工圖審查通過，此條即通過。

審查材料：1.電氣設計說明；2.電氣照明平面圖、系統圖；3. 建筑照明計算書；

審查要點：

1.電氣設計說明∶主要功能區域所選用的燈具類型、照明設計分區原則、節能照明控制方式及主要功能區照度設計值、功率密度值等。

2.電氣照明平面圖、系統圖∶應根據自然光利用分區、功能分區、作息差異分區等進行照明設計。具有天然采光的住宅電梯廳、樓梯間，其照明應采取聲控、光控、定時控制、感應控制等一種或多種集成的控制裝置。所有公共區域走廊、樓梯間、門廳、大堂、架空層、大堂雨棚、車庫等）以及大空間應采取定時、感應或采取照度調節的節能控制裝置。

3.照度及功率密度計算書∶根據平面圖、系統圖計算出的照度值設計、照明功率密度設計值應滿足GB50034規定的現行值。

4. 執行規范∶《建筑照明設計標準》GB50034。
